HTST-105-01-S-DV-A

厂牌: SAMTEC
产品描述: 10pin 2.54mm 2 2.54mm Header,Push-Pull 3.4A 760nm 金 贴片安装 20.32mm(长度)*11.18mm(高度)
供应商型号: 200-HTST10501SDVA
供应商: Mouser
标准整包数: 1

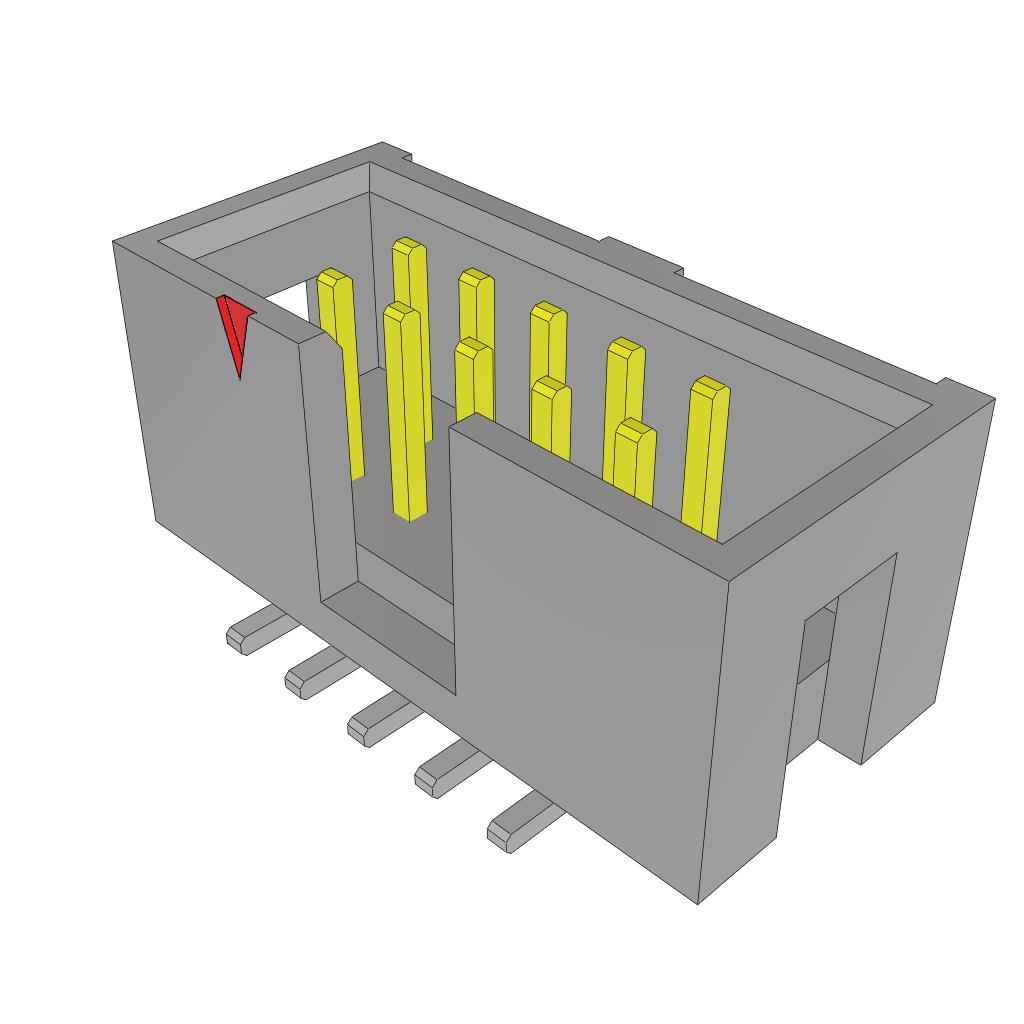

SAMTEC 矩形连接器 - 针座 - 公插针 HTST-105-01-S-DV-A

HTST-105-01-S-DV-A概述

    电子元器件产品技术手册:HTST-1XX-01-XX-DV-XX-X-XX

    1. 产品简介


    HTST-1XX-01-XX-DV-XX-X-XX是一款表面贴装(Surface Mount)连接器,适用于多种电子设备中的信号传输和连接需求。此款连接器具备双垂直引脚设计,适用于2至36个位置(每行),适用于高速数据传输和紧凑空间布局的设计要求。它广泛应用于计算机、通信设备、工业自动化等领域。

    2. 技术参数


    - 位置数: 2至36(每行)
    - 引脚样式: 双垂直
    - 封装选项: 管装(TUBES)、带卷(TAPE & REEL)、全卷带包装(FULL REEL QTY TAPE & REEL)
    - 位移精度: ±0.01英寸(±0.25mm)
    - 安装方式: 表面贴装
    - 镀层规格:
    - BLANK: 镀锡
    - -TR: 带卷式镀锡
    - -FR: 全卷带镀锡
    - -TM: 镀层厚度
    - -SM: 镀层厚度选择
    - -FM: 镀层厚度闪镀
    - -LM: 轻镀层选择
    - 材料: 绝缘体为液晶聚合物(LCP),UL 94 V0等级;接触端子为磷青铜

    3. 产品特点和优势


    HTST-1XX-01-XX-DV-XX连接器的独特之处在于其双垂直引脚设计,能够提供更高的稳定性和抗干扰能力,特别是在高频和高可靠性要求的应用中表现出色。此外,其表面贴装设计使得装配过程更加简单快捷,大大提高了生产效率。同时,多种镀层选项也使其适应不同的应用需求,提升了产品的市场竞争力。

    4. 应用案例和使用建议


    HTST-1XX-01-XX-DV-XX连接器常用于计算机主板、网络设备和工业控制板的设计中。例如,在网络交换机中,它可以确保信号传输的稳定性;在工业控制板上,它的高可靠性和耐用性使其成为理想的选择。使用时建议注意保持引脚位置和焊接质量,以避免信号干扰和接触不良的问题。

    5. 兼容性和支持


    该产品兼容各种标准SMT生产设备,并且可以与其他标准连接器一同使用。制造商提供了详尽的技术支持文档,包括装配指南和常见问题解答,用户可以根据需要下载相应的资料。此外,SAMTEC公司还提供了在线客服和技术支持服务,以便用户在使用过程中获得及时的帮助。

    6. 常见问题与解决方案


    - Q: 如何保证引脚焊接的质量?
    - A: 在焊接前检查引脚的位置和方向,确保焊接温度和时间符合要求,避免过热或焊接不足。

    - Q: 如何处理连接器的误插问题?
    - A: 使用正确的插头和插座进行匹配,确保插头的方向和尺寸正确无误。另外,可以通过添加防错结构来避免误插。
    - Q: 如何提高连接器的抗干扰能力?
    - A: 在设计电路板时,合理布置信号线和地线,增加屏蔽层,减少外部电磁干扰对信号传输的影响。

    7. 总结和推荐


    HTST-1XX-01-XX-DV-XX连接器凭借其独特的双垂直引脚设计和优异的性能表现,在各种电子设备中具有很高的实用价值。无论是从功能性还是可靠性方面来看,这款产品都表现得非常出色。因此,我强烈推荐在需要高性能连接器的项目中使用HTST-1XX-01-XX-DV-XX连接器。

HTST-105-01-S-DV-A参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
类型 Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 760nm
额定电流 3.4A
颜色 -
触头镀层 - 配接
长*宽*高 20.32mm(长度)*11.18mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

HTST-105-01-S-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTST-105-01-S-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTST-105-01-S-DV-A HTST-105-01-S-DV-A数据手册

HTST-105-01-S-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.06 ¥ 42.757
27+ $ 4.2984 ¥ 36.3215
54+ $ 3.996 ¥ 33.7662
108+ $ 3.8016 ¥ 32.1235
513+ $ 2.9085 ¥ 24.5768
1026+ $ 2.6355 ¥ 22.27
2511+ $ 2.1105 ¥ 17.8337
5022+ $ 1.5855 ¥ 13.3975
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.75
