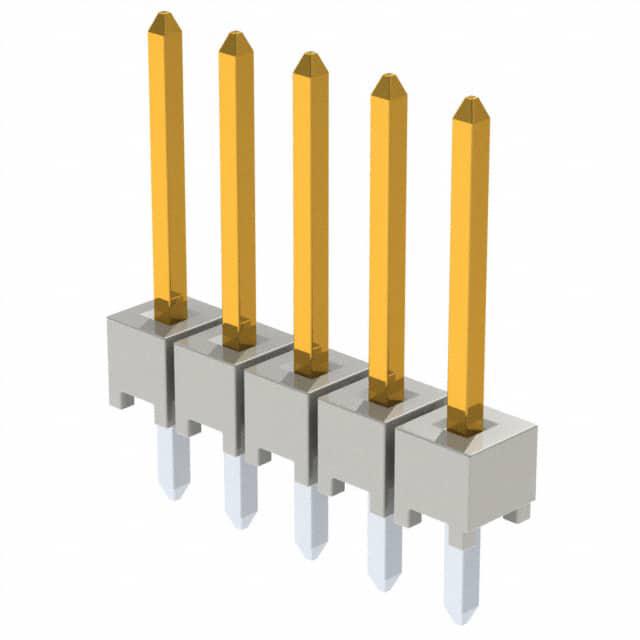

HTSW-105-14-F-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 5pin 推挽式 Male Pin 通孔安装 12.7mm(长度)*2.48mm(高度)
供应商型号: Q-HTSW-105-14-F-S
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTSW-105-14-F-S

HTSW-105-14-F-S概述


    产品简介


    本文将介绍Samtec公司的HTSW和TSW系列连接器。HTSW系列是高温度直插式连接器,而TSW系列则用于标准插针配置。这些连接器广泛应用于工业自动化、通信设备、计算机网络等领域。HTSW和TSW系列具有多种引脚布局和间距选择,满足不同应用需求。

    技术参数


    以下是HTSW和TSW系列的主要技术参数:
    - 引脚间距:0.100英寸(2.54毫米)和0.200英寸(5.08毫米)
    - 电流容量:5.2安培至6.3安培(取决于配合型号)
    - 电压等级:
    - 550VAC配合SSW
    - 500VAC配合BCS或ESQ
    - 450VAC配合BCS或SSM(-RA/-RE版本)
    - 400VAC配合CES
    - 操作温度范围:
    - 金镀层:-55°C至+125°C
    - 锡镀层:-55°C至+105°C
    - 绝缘材料:
    - TSW:黑色玻璃填充聚酯
    - HTSW:自然液态结晶聚合物
    - 终端材料:磷青铜,镀金或锡
    - 镀层:金或锡覆盖50微英寸镍
    - 阻燃认证:符合RoHS标准
    - 端子尾部样式:0.025平方英寸针脚

    产品特点和优势


    HTSW和TSW系列连接器具有以下几个显著特点和优势:
    - 高可靠性:金或锡镀层保证长期稳定的电气连接。
    - 宽工作温度范围:能够适应极端环境条件。
    - 多种配置选项:提供不同行数、间距和镀层选择,以满足不同的设计需求。
    - 高电流承载能力:适用于需要大电流传输的应用场合。
    - 兼容性:可以与多个不同类型的接线柱和其他组件配对,实现灵活的系统集成。

    应用案例和使用建议


    HTSW和TSW系列连接器广泛应用于工业自动化控制系统、通信基站、服务器、工业机械等领域。例如,在工业自动化中,它们可用于机器之间的数据和信号传输;在通信设备中,它们可以确保稳定的数据连接。
    使用建议:
    - 在高温环境下,优先考虑使用金镀层的连接器以提高耐久性。
    - 在选择连接器时,根据实际应用所需的电流和电压等级选择合适的型号。
    - 考虑到系统的整体设计,选择与现有接线柱兼容的连接器,以确保安装和维护的便利性。

    兼容性和支持


    HTSW和TSW系列连接器与其他多个品牌的产品兼容,如SSW、SSQ、ESQ等。厂商提供了详细的安装指南和技术支持,帮助用户进行正确的安装和调试。如有特殊需求,可联系Samtec公司获取定制化服务。

    常见问题与解决方案


    1. 问题:连接器在高温环境下容易损坏。
    - 解决方案:使用金镀层的连接器,其工作温度范围更广,可以承受更高的温度。

    2. 问题:连接器接触不良导致信号不稳定。
    - 解决方案:确保连接器正确安装并清洁,避免接触不良。
    3. 问题:连接器长时间使用后出现磨损。
    - 解决方案:定期检查连接器的磨损情况,及时更换已磨损的部件。

    总结和推荐


    总体来看,HTSW和TSW系列连接器具有高度可靠性和广泛的适用性。它们在工业自动化、通信设备等领域的应用中表现出色。建议在涉及高可靠性、高电流传输的应用场景中选用此系列产品。如果用户对定制化要求较高,也可以考虑与Samtec公司合作,获取专业化的技术支持和服务。

HTSW-105-14-F-S参数

参数
类型 Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 5pin
长*宽*高 12.7mm(长度)*2.48mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装
