T1M-08-F-SH-L

厂牌: SAMTEC
产品描述: Header,Locking Ramp 1mm 1 8pin 3.3A 76nm 金 贴片安装 10.4mm(长度)*6.05mm(高度)
供应商型号: T1M-08-F-SH-L
供应商: Master
标准整包数: 25

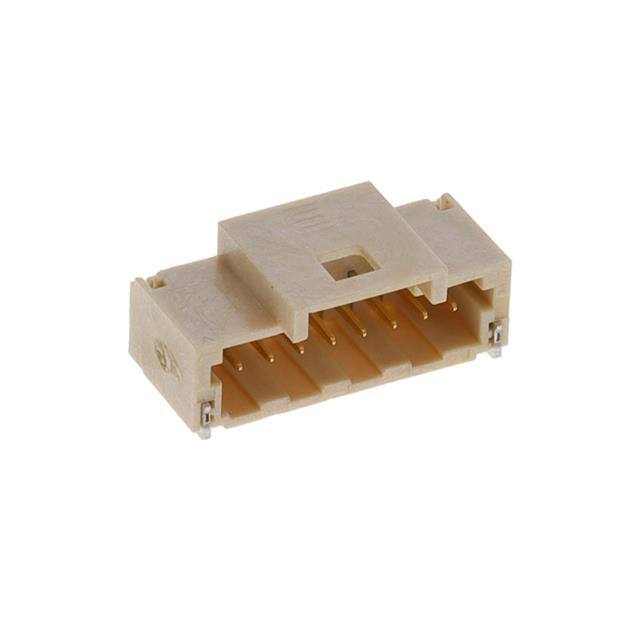

SAMTEC 矩形连接器 - 针座 - 公插针 T1M-08-F-SH-L

T1M-08-F-SH-L概述

    电子元器件技术手册:T1M-XX-X-SH-L

    产品简介


    T1M-XX-X-SH-L 是一款由 SAMTEC 公司设计和制造的单行水平排列的焊接引脚线座(Wire Header)。它适用于需要高可靠连接的小型化设备中,如工业自动化、汽车电子、消费电子等领域。这款线座采用了精密的设计和高质量的材料,确保在不同环境下的稳定性和可靠性。

    技术参数


    - 连接类型:单行水平排列(SINGLE ROW, HORIZONTAL)
    - 插针数量:可选 2 至 20 针
    - 镀层选项:
    - 哑光锡(MATTE TIN)接触端和尾部(-T)
    - 3 微英寸金镀层(3µ" GOLD)在接触端,哑光锡在尾部(-F)
    - 附加选项:聚酰亚胺薄膜(POLYIMIDE FILM)
    - 包装:卷带和卷盘(TAPE & REEL),标准和全盘包装
    - 材料:绝缘体采用 LCP 材料,具有 UL 94 V-0 级防火等级;终端和焊片采用磷青铜
    - 公差:
    - 尺寸:小数点后两位精度为 ±0.13mm
    - 角度:最大 ±2 度

    产品特点和优势


    1. 高密度连接:最多可容纳 20 针,适用于空间受限的应用场景。
    2. 优质材料:使用 LCP 绝缘体和磷青铜端子,提高了产品的耐用性和稳定性。
    3. 多种镀层选择:提供了哑光锡和金镀层两种选择,满足不同需求。
    4. 良好的电气特性:经过严格的测试,确保在各种工作条件下具有可靠的电气性能。
    5. 环保设计:UL 94 V-0 级防火等级,确保安全性和可靠性。

    应用案例和使用建议


    T1M-XX-X-SH-L 主要应用于需要高密度连接的小型化设备,如工业控制板、汽车电子模块等。在使用过程中,建议遵循以下几点:
    1. 正确安装:确保引脚完全插入到目标位置,避免松动导致接触不良。
    2. 环境适应性:根据不同的应用环境选择合适的镀层,例如在高湿度环境中推荐使用金镀层。
    3. 定期检查:定期检查连接部位是否有磨损或腐蚀现象,及时更换或维护。

    兼容性和支持


    T1M-XX-X-SH-L 支持标准的卷带和卷盘包装,方便自动化生产线上使用。制造商 SAMTEC 提供详细的使用说明和技术支持,确保客户能够充分利用该产品的优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 确保引脚完全插入到目标位置,检查是否有松动现象。 |
    | 接触电阻过大 | 检查镀层是否完好,更换新的线座或清洁连接部位。 |
    | 插拔次数过多导致失效 | 使用耐久性更高的镀层,如金镀层,并减少不必要的频繁插拔操作。 |

    总结和推荐


    综上所述,T1M-XX-X-SH-L 是一款集高密度、高性能和多功能于一体的单行水平排列焊接引脚线座。无论是从技术参数还是实际应用来看,它都能满足现代电子设备对可靠连接的需求。如果你正在寻找一款性能卓越且适用范围广的电子元器件,T1M-XX-X-SH-L 绝对是一个值得考虑的选择。

T1M-08-F-SH-L参数

参数
针脚数 8pin
触头镀层 - 配接
颜色 -
触头镀层厚度 - 配接 76nm
类型 Header,Locking Ramp
排数 1
额定电流 3.3A
防护等级 -
间距-配接 1mm
长*宽*高 10.4mm(长度)*6.05mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

T1M-08-F-SH-L厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

T1M-08-F-SH-L数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC T1M-08-F-SH-L T1M-08-F-SH-L数据手册

T1M-08-F-SH-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.6503 ¥ 13.9776
100+ $ 1.5162 ¥ 12.6065
250+ $ 1.4475 ¥ 12.0355
500+ $ 1.3027 ¥ 10.826
1000+ $ 1.1563 ¥ 9.4688
2500+ $ 1.0128 ¥ 8.2938
5000+ $ 0.998 ¥ 8.1729
7500+ $ 0.998 ¥ 8.1729
库存: 1762
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 349.44
