首页  >  产品百科  >  IPBT-105-H1-T-D

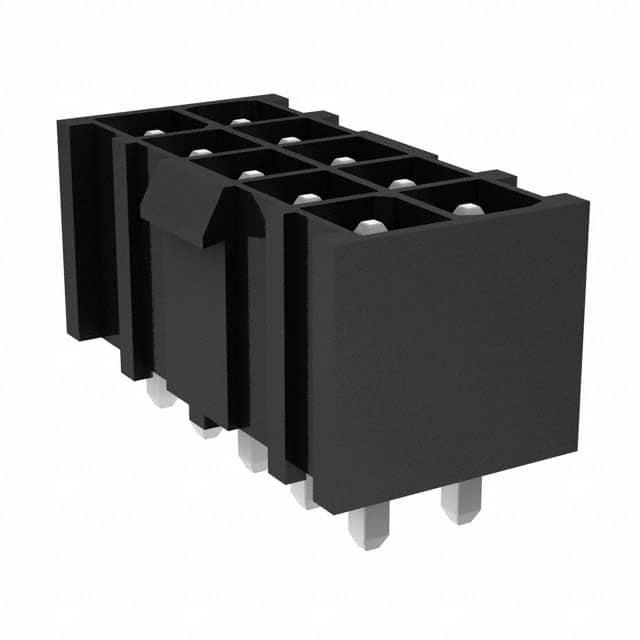

IPBT-105-H1-T-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Locking Ramp 2 10pin 滑锁 Male Pin 黑色 通孔安装
供应商型号: SAM10556-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPBT-105-H1-T-D

IPBT-105-H1-T-D概述


    产品简介


    本技术手册介绍了由Samtec公司生产的一款名为IPBT-08-D的双排终端组装件。这种电子元器件主要用于高功率设备的连接,广泛应用于各类电路板设计中,例如计算机、通信设备和工业控制系统。产品通过提供可靠的电连接,增强系统的稳定性和耐用性,确保在各种环境中都能保持高性能运作。

    技术参数


    | 参数 | 描述 |

    | 材料 | 绝缘体:LCP UL 94 VO,颜色:黑色;端子:高铜合金 |
    | 接触方式 | -H1:高功率通孔式接触 |
    -H2:高功率表面贴装接触 |
    -H3:高功率通孔式,堆叠高度0.670英寸 |
    -H4:高功率通孔式,堆叠高度0.748英寸 |
    -H5:高功率通孔式,堆叠高度0.787英寸 |
    -H6:高功率通孔式,堆叠高度0.984英寸 |
    | 接触镀层 | -T:哑光锡接触及尾部 |
    -TM:哑光锡接触及尾部 |
    -L:10μ"金接触,锡尾部 |
    -S:30μ"金接触,锡尾部 |
    | 工作温度范围 | -40°C至+125°C |
    | 端子间距 | 4.19mm |
    | 典型最大偏摆量 | 2mm |
    | 最小引脚保持力 | 1磅 |

    产品特点和优势


    - 高可靠性:IPBT-08-D系列终端组件采用高铜合金制成,确保长时间稳定运行。
    - 多样化的接线方式:支持高功率通孔和表面贴装等多种接线方式,便于集成于不同类型的电路板上。
    - 优异的电气性能:在高温环境下仍能保持良好的电气连接,适用于多种严苛的应用场景。
    - 灵活的设计:可通过选择不同的接触镀层(如T, TM, L, S)来适应特定的应用需求。

    应用案例和使用建议


    应用案例
    IPBT-08-D常用于通信基站、数据中心、汽车电子等高要求应用场合。通过其强大的电气连接能力和耐温性能,确保系统即使在极端条件下也能正常工作。
    使用建议
    - 布局规划:在设计PCB时,要充分考虑IPBT-08-D的尺寸和引脚间距,以避免布线冲突。
    - 热管理:由于其高功率特性,需特别注意散热设计,防止过热影响性能。
    - 组装与测试:在组装过程中,务必确保所有引脚正确对齐,以保证最佳的电气连接质量。进行必要的电气测试以验证性能符合预期。

    兼容性和支持


    IPBT-08-D系列支持多种接线方式(H1, H2, H3, H4, H5, H6),并提供了相应的接线接口。Samtec公司为用户提供详尽的技术支持文档,涵盖安装指南、故障排除等内容。此外,公司还提供完善的售后服务体系,确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚断裂或损坏 | 检查组装过程中的操作是否得当,必要时重新安装。 |
    | 连接不良 | 确认焊接点或插针是否正确安装,重新焊接或插紧。 |
    | 电气测试结果不达标 | 检查测试仪器设置是否正确,重新进行测试。 |
    | 密封圈老化或损坏 | 更换新的密封圈。 |

    总结和推荐


    综上所述,IPBT-08-D作为一款高性能的双排终端组件,在多种高功率设备中展现了卓越的电气性能和可靠性。无论是通信基站还是汽车电子,它都能满足设计者对于稳定性和耐用性的严格要求。虽然初期成本较高,但从长期来看,其优异的表现将显著降低维护成本,提升系统整体性能。因此,强烈推荐在相关项目中使用IPBT-08-D。

IPBT-105-H1-T-D参数

参数
紧固类型 滑锁
排数 2
触头端接 -
针脚数 10pin
类型 Header,Locking Ramp
颜色 黑色
触头类型 Male Pin
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPBT-105-H1-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPBT-105-H1-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPBT-105-H1-T-D IPBT-105-H1-T-D数据手册

IPBT-105-H1-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3805 ¥ 20.1152
10+ $ 1.8283 ¥ 15.4493
500+ $ 1.3868 ¥ 11.7181
1000+ $ 1.3206 ¥ 11.1588
5000+ $ 1.2479 ¥ 10.5445
库存: 939
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.11
直接购买
加入购物车
