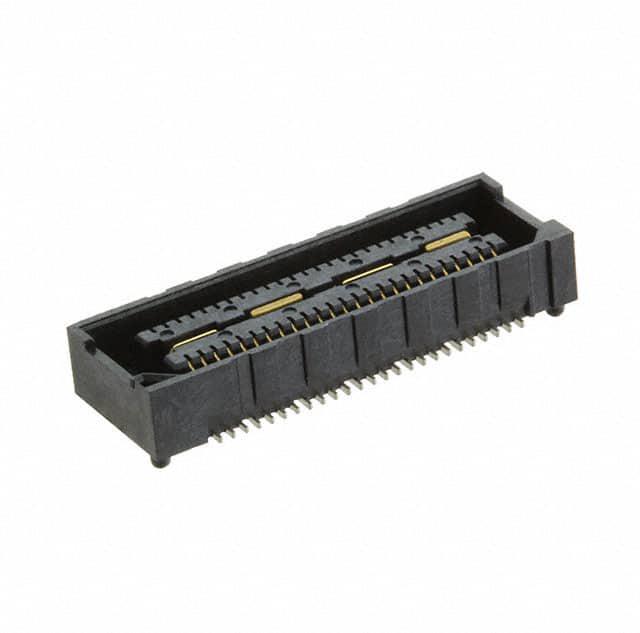

QSS-025-01-L-D-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.63mm间距50p双排排母 高速接地平面排母, QSS系列, 直角, 表面
供应商型号: 3748193
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSS-025-01-L-D-A-K-TR

QSS-025-01-L-D-A-K-TR概述

    # QSS-25-01-D-XX电子元器件技术手册

    产品简介


    QSS-25-01-D-XX是一种由Samtec公司生产的双排高密度插座组装件。它广泛应用于各种电子设备和系统中,如通信设备、计算机网络设备和工业控制系统。该产品的主要功能是为电路板上的信号传输提供可靠连接,同时具备强大的机械稳定性,能够应对各种恶劣的工作环境。

    技术参数


    - 型号规格:QSS-XXX-XX-XXX-D-XXX-X-XX
    - 插针位置数:可选025, 050, 075, -100, -125
    - 插针行间距:0.0250英寸(0.635毫米)
    - 接触区域镀层选项:
    - F:3微英寸选择性金镀层,尾部为哑光锡
    - L:10微英寸轻质选择性金镀层,尾部为哑光锡
    - H:30微英寸重金镀层,尾部为3微英寸金
    - C:50微英寸重金镀层,尾部为哑光锡
    - STL:30微英寸重型选择性金镀层,尾部为锡铅
    - FTL:3微英寸闪镀选择性金镀层,尾部为锡铅
    - 绝缘材料:液晶聚合物(LCP),UL94V-0级,黑色
    - 接点材料:磷青铜
    - 接地平面材料:磷青铜
    - 包装选项:
    - 空白:托盘(标准)
    - -TR:带卷装盘
    - -FR:完整卷装盘
    - 其他附件:
    - -A:对齐销(仅限某些型号)
    - -LC:锁定夹(需手动放置)
    - -GP:导柱(用于某些型号)
    - -LS2:锁紧螺丝(仅限某些型号)

    产品特点和优势


    1. 高密度设计:该插座具有高密度的插针排列,适合需要紧凑布局的应用。
    2. 多样化镀层选项:可根据不同的应用需求选择不同的镀层,以确保最佳的电性能和可靠性。
    3. 坚固耐用:采用高质量材料制成,能够在各种恶劣环境中稳定运行。
    4. 多种连接方式:提供多种附件选项,如对齐销、锁定夹和导柱等,以适应不同的安装要求。

    应用案例和使用建议


    应用案例
    - 通信设备:用于连接信号传输线路,确保数据的高效传输。
    - 计算机网络设备:用于构建高速数据交换网络,提高网络效率。
    - 工业控制系统:适用于复杂工业环境下的信号接口,提供可靠的物理连接。
    使用建议
    1. 对齐销:对于需要高度精确安装的应用,建议使用对齐销(-A选项)来确保正确的位置。
    2. 锁定夹:对于需要频繁插拔操作的应用,使用锁定夹(-LC选项)可以提高连接的稳固性。
    3. 导柱和锁紧螺丝:在需要额外机械稳定性的应用中,使用导柱(-GP选项)和锁紧螺丝(-LS2选项)来确保插座的稳固连接。

    兼容性和支持


    QSS-25-01-D-XX与Samtec公司的其他电子元器件和设备高度兼容。该公司提供了详尽的技术支持和售后服务,包括但不限于技术咨询、故障排除和维修服务。此外,所有产品均符合相关的行业标准和规范。

    常见问题与解决方案


    1. 问题:如何确定合适的插针数量?
    - 解决方案:根据实际应用需求选择相应的型号,如QSS-025-01-XXX-D-XXX。

    2. 问题:如何安装锁定夹?
    - 解决方案:按照手册中的指导进行手动安装,确保牢固固定。
    3. 问题:如何处理高频信号传输时的干扰?
    - 解决方案:选择适当的镀层和导体材料,以减少信号衰减和电磁干扰。

    总结和推荐


    QSS-25-01-D-XX是一款高性能、高可靠性的双排高密度插座组装件,广泛适用于各类电子设备和系统。其多样化的镀层选项、坚固的结构设计和丰富的附件配置,使其成为市场上极具竞争力的产品。我们强烈推荐使用这款产品,以满足您的各种需求。

QSS-025-01-L-D-A-K-TR参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 50pin
类型 Center Strip Contacts,Socket
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSS-025-01-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-025-01-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSS-025-01-L-D-A-K-TR QSS-025-01-L-D-A-K-TR数据手册

QSS-025-01-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.9555
10+ ¥ 48.3441
25+ ¥ 48.3441
50+ ¥ 47.4809
100+ ¥ 46.6176
450+ ¥ 46.6176
900+ ¥ 46.6176
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.95
