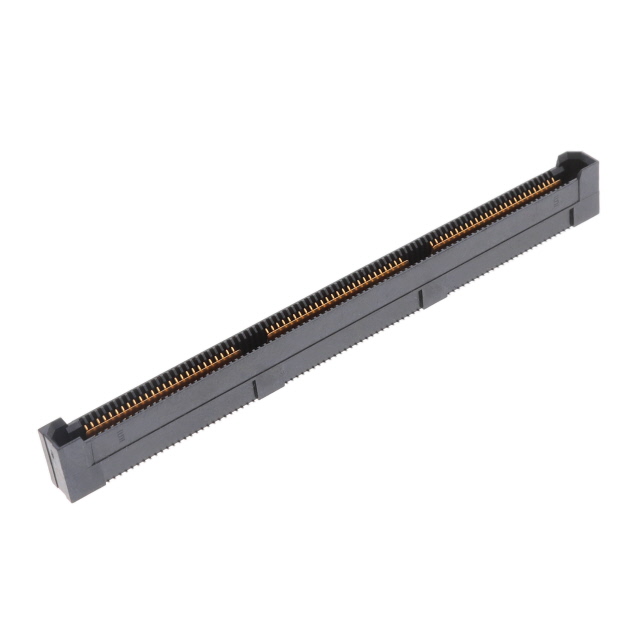

QRF8-078-07.0-L-D-A-GP

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Array,Female Sockets 2 156pin SMD,P=0.8mm 贴片安装 79.65mm(长度)*4.6mm(高度)
供应商型号: 200-QRF8078070LDAGP
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QRF8-078-07.0-L-D-A-GP

QRF8-078-07.0-L-D-A-GP概述

    电子元器件产品技术手册



    1. 产品简介




    本文介绍的产品是QRF8系列插座装配件(QRF8-XXX-XX.X-X-D-XX-A-XX-X-XX)。该产品属于高速连接器类别,主要应用于高速数据传输领域,如服务器、电信设备、网络通信系统等。QRF8系列设计用于实现高效、可靠的数据传输,并具备优异的电气特性和机械性能。


    2. 技术参数




    | 参数名称 | 描述 | 规格范围 |
    |----------|------------------------------|---------------------|
    | 引脚数量 | 不同配置的引脚数 | -026, -052, -078 |
    | 引脚样式 | 直插式引脚 | 双垂直 |
    | 镀层选项 | 金/锡选择性镀层 | 10μ" 轻选金/软锡
    30μ" 选择金/软锡 |
    | 导体材料 | 接触点材料 | BeCu |
    | 绝缘材料 | 基座绝缘材料 | LCP,黑色 |
    | 行间距 | 排间距 | 5mm, 7mm |
    | 包装方式 | 标准包装方式 | 托盘包装
    带卷
    整圈带卷 |
    | 安装方式 | 表面安装 | 支持 |
    | 尺寸 | 整体尺寸 | 见下图 |


    3. 产品特点和优势




    - 高性能电气连接:QRF8系列采用BeCu材料接触点,确保在高频率下仍能保持良好的信号完整性。
    - 耐久性强:镀层选用高品质材料,具有出色的抗氧化和抗腐蚀能力,保障长时间使用下的稳定性和可靠性。
    - 兼容性广泛:支持多种行间距配置和引脚数量选择,便于灵活应用在不同场合。
    - 高密度集成:可提供高达78个位置,适合需要高密度连接的应用需求。
    - 环境适应性:适用于各种工业环境,包括高温、潮湿等严苛条件。


    4. 应用案例和使用建议




    QRF8系列常用于数据中心、电信基站和高端服务器系统中的板间连接。例如,在数据中心环境中,它可以用于实现多个服务器间的高速数据交换,从而提高整体系统性能。建议在实际应用时注意以下几个方面:

    - 确保正确使用引脚数目和行间距配置,以匹配实际需求。
    - 在安装过程中严格遵循制造商的指导手册,以保证正确的连接和接触。
    - 在高湿度环境下使用时,考虑增加额外的防潮措施。


    5. 兼容性和支持




    QRF8系列插座装配件具有良好的兼容性,支持与其他标准插座和连接器进行组合使用。此外,Samtec公司为该产品提供了详尽的技术文档和支持服务,用户可以在其官方网站上获取最新的资料和技术支持。


    6. 常见问题与解决方案




    - 问题:引脚推力不足
    - 解决方案:检查是否按照说明书正确进行镀层和焊接工艺,必要时可以联系技术支持。

    - 问题:信号干扰
    - 解决方案:确认布线合理,避免过多的平行线路导致串扰;也可以使用屏蔽套件来降低干扰。

    - 问题:温度过热
    - 解决方案:确保散热良好,考虑增加外部冷却装置或者优化电路布局减少热量集中。


    7. 总结和推荐




    QRF8系列插座装配件凭借其出色的电气性能和机械特性,已经成为高速数据传输领域的优选产品。无论是用于服务器还是电信设备中,它都能提供卓越的表现。对于寻求高性能、高可靠性的连接解决方案的企业和个人而言,QRF8系列无疑是一个值得推荐的选择。

QRF8-078-07.0-L-D-A-GP参数

参数
针脚数 156pin
类型 Array,Female Sockets
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 79.65mm(长度)*4.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
