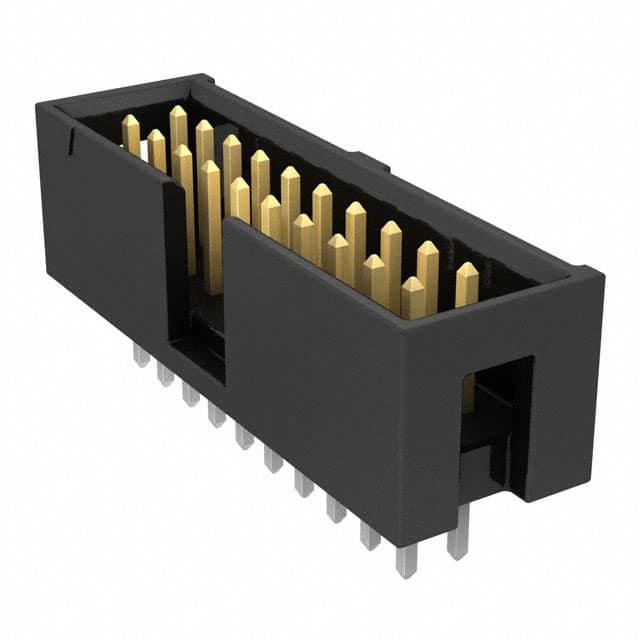

TST-110-01-S-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 20pin 推挽式 Male Pin 黑色 通孔安装 33.02mm(长度)*9.27mm(高度)
供应商型号: 200-TST11001SD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TST-110-01-S-D

TST-110-01-S-D概述


    产品简介


    本手册介绍的是2.54毫米(0.100英寸)系列的TST、HTST和ZST连接器。这些连接器主要用于工业自动化、通信设备、计算机系统以及其他需要高可靠性的电气应用。它们的主要功能是通过电缆组件实现电气连接,确保稳定的数据传输和电力供应。

    技术参数


    - 绝缘材料:
    - TST、ZST:黑色玻璃填充聚酯
    - HTST:天然LCP
    - 绝缘电阻:
    最小值为5000 MΩ
    - 端子材料:
    磷青铜
    - 镀层选项:
    Au或Sn镀层,50微英寸(1.27微米)Ni底层
    - 电流额定值:
    IDSD/TST:每根针3.4A(两个针通电)
    - 工作温度范围:
    - 金镀层:-55°C至+125°C
    - 锡镀层:-55°C至+105°C
    - 阻燃等级:
    UL 94V-O
    - 电压额定值:
    425 VAC/600 VDC
    - RoHS合规:

    - 机械要求:
    螺纹高度和宽度分别为1.02毫米(0.040英寸)和0.38毫米(0.015英寸)

    产品特点和优势


    这些连接器具有多种优点,如高绝缘电阻(最小值5000 MΩ)、宽广的工作温度范围(-55°C至+125°C)、UL 94V-O阻燃等级以及RoHS合规。其独特之处在于提供了多种镀层选择和不同规格的连接器,以满足不同应用场景的需求。此外,它们还具有出色的电流承载能力和高机械强度,适用于各种恶劣环境。

    应用案例和使用建议


    这些连接器广泛应用于工业自动化、通信设备和计算机系统中。例如,在一个工业机器人控制系统中,这些连接器用于连接控制板和电机驱动单元,确保高效稳定的信号传输。为了最大化其性能,建议在安装时使用机械板固定件以增加机械稳定性,特别是在使用金或选择性金镀层的连接器时。若需要更多信息,请联系Samtec的IPG部门(ipg@samtec.com)。

    兼容性和支持


    这些连接器可以与IDSD系列相匹配,同时也提供了多种不同的选项,如单排和双排、直角和水平安装方式。此外,Samtec还提供技术支持和维护服务,确保客户能够顺利使用这些产品。如果需要其他尺寸或规格,可联系制造商获取更多解决方案。

    常见问题与解决方案


    1. 问题:连接器不导电
    - 解决办法:检查连接器是否正确安装,确认插针和插座之间的接触良好。如果仍然存在问题,可能需要更换新的连接器。
    2. 问题:连接器无法正确固定
    - 解决办法:确保使用合适的工具安装连接器,检查连接器是否对齐并均匀受力。如果问题依旧存在,可能是由于机械设计问题,需咨询专业工程师进行进一步检查。

    总结和推荐


    综上所述,TST、HTST和ZST连接器系列具备高可靠性、宽广的工作温度范围、良好的电气性能和机械强度,适合在各种工业和通信应用中使用。其独特的设计和多样化选项使其在市场上具有较高的竞争力。因此,强烈推荐这些连接器用于需要高可靠性和高性能的电子应用中。

TST-110-01-S-D参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 20pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 33.02mm(长度)*9.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

TST-110-01-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TST-110-01-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TST-110-01-S-D TST-110-01-S-D数据手册

TST-110-01-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3815 ¥ 37.0237
100+ $ 3.294 ¥ 27.8343
500+ $ 2.52 ¥ 21.294
1000+ $ 2.289 ¥ 19.3421
2500+ $ 1.8375 ¥ 15.5269
5000+ $ 1.386 ¥ 11.7117
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.02
直接购买
加入购物车
