IPL1-103-02-L-S-K-TR

厂牌: SAMTEC
产品描述: Header,Locking Ramp 2.54mm 1 3pin 4.8A 250nm 金 贴片安装 9.14mm(长度)*7.04mm(高度)
供应商型号: 200-IPL110302LSKTR
供应商: Mouser
标准整包数: 1

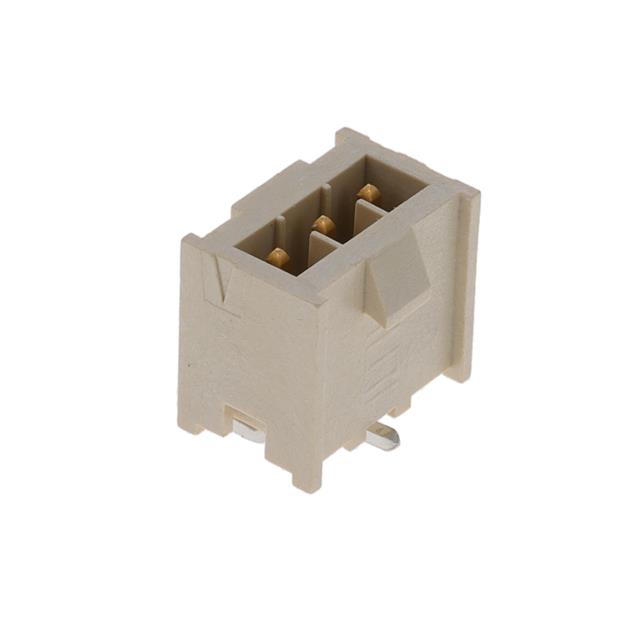

SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-103-02-L-S-K-TR

IPL1-103-02-L-S-K-TR概述


    产品简介


    IPL1系列是一款(2.54 mm) .100"间距的离散线缆连接器。它主要用于表面贴装、直角安装、升高直角安装及垂直通孔安装等多种应用。此系列连接器具备可键控极化功能,确保连接时的正确对齐,适用于广泛的工业、通信及消费电子产品领域。

    技术参数


    - 型号:IPL1–120–01–L–D–RA–K, IPL1–105–02–L–D–K–TR, IPL1–106–01–L–D–RE1–K, IPL1–110–02–L–S–K–TR
    - 间距:2.54 mm (.100")
    - 焊接方式:锡或金镀层,金镀厚度为50微英寸(1.27微米)镍镀层
    - 工作温度范围:-55 °C至+125 °C
    - 电压等级:交流675V/直流954V
    - 极化:键控极化
    - 绝缘材料:天然LCP
    - 终端材料:磷青铜
    - 引脚数:01至25(标准尺寸)
    - 封装形式:带状封装(–TR)
    - 接触镀层:接触部分镀金,尾部镀锡
    - 认证:RoHS合规,符合国际标准

    产品特点和优势


    IPL1系列的主要优势在于其灵活的安装方式和高可靠性。它通过多种不同的安装选项(如表面贴装、直角安装、升高直角安装及垂直通孔安装)提供了卓越的灵活性。此外,键控极化功能确保了正确的连接方向,提高了系统的整体可靠性和安全性。IPL1系列还提供多种引脚配置,适应不同应用需求,使该系列产品在市场上具有较高的竞争力。

    应用案例和使用建议


    IPL1系列广泛应用于工业自动化、通信设备及消费电子产品等领域。例如,在一个工业自动化控制系统中,可以使用该系列连接器连接传感器与控制器,以确保稳定的数据传输。对于实际使用,建议在设计阶段考虑不同安装方式对机械强度的影响,以确保长期稳定性。此外,若需要更高的温度耐受性,可以考虑选用镀金版本。

    兼容性和支持


    IPL1系列可与MMSD、MMSS、MMSDT、MMSST等连接器配套使用,以满足更复杂的应用需求。Samtec公司提供详尽的技术文档和支持服务,包括在线资源和客户支持热线,以帮助客户顺利进行设计和安装。

    常见问题与解决方案


    1. 问:如何选择合适的引脚数量?
    答:根据实际应用场景所需的信号通道数量来选择,通常选择标准引脚数量如01至25,以满足大多数应用需求。

    2. 问:如何确保正确的极化方向?
    答:使用键控极化功能确保连接器安装时的正确方向,避免反向连接导致的故障。

    总结和推荐


    IPL1系列连接器以其高度的灵活性、可靠的极化功能和多样的安装选项成为电子系统设计中的优选组件。无论是在工业自动化、通信设备还是消费电子产品领域,其卓越的性能都使其成为一种值得信赖的选择。推荐在设计中采用该系列产品,以确保系统的稳定性和可靠性。

IPL1-103-02-L-S-K-TR参数

参数
类型 Header,Locking Ramp
额定电流 4.8A
针脚数 3pin
触头镀层厚度 - 配接 250nm
防护等级 -
触头镀层 - 配接
排数 1
间距-配接 2.54mm
颜色 -
长*宽*高 9.14mm(长度)*7.04mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IPL1-103-02-L-S-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-103-02-L-S-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPL1-103-02-L-S-K-TR IPL1-103-02-L-S-K-TR数据手册

IPL1-103-02-L-S-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.45 ¥ 29.1525
50+ $ 2.5488 ¥ 21.5374
100+ $ 2.106 ¥ 17.7957
250+ $ 2.106 ¥ 17.7957
500+ $ 1.7064 ¥ 14.4191
1000+ $ 1.449 ¥ 12.2441
2000+ $ 1.2495 ¥ 10.5583
5000+ $ 1.0815 ¥ 9.1387
库存: 551
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.15
