TSW-106-26-G-D

厂牌: SAMTEC
产品描述: 2.54mm间距12p双排排针, TSW系列
供应商型号: Q-TSW-106-26-G-D
供应商: 期货订购
标准整包数: 1

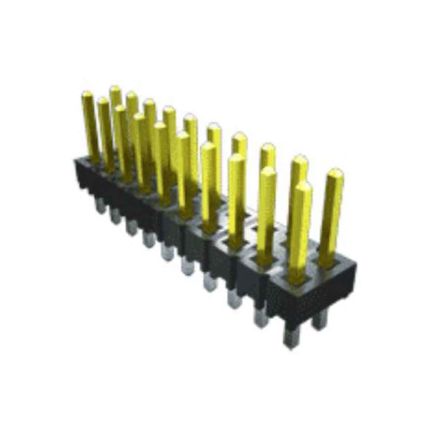

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-106-26-G-D

TSW-106-26-G-D概述


    产品简介


    本文将详细介绍Samtec公司的HTSW–116–11–G–S和TSW–209–09–F–S–RA两款电子元器件。这些元器件属于引脚接头产品,主要用于连接和传输信号。它们广泛应用于工业自动化、通信设备、医疗仪器等领域,提供高效可靠的电气连接解决方案。

    技术参数


    - 引脚布局:HTSW–116–11–G–S 和 TSW–209–09–F–S–RA 支持单行或多行引脚布局,如单行、双行和三行。每行引脚中心距为0.100英寸(2.54毫米)或0.200英寸(5.08毫米)。

    - 材料:
    - 绝缘材料:TSW采用黑色玻璃填充聚酯,HTSW则采用自然液态结晶聚合物。
    - 端子材料:磷青铜,表面镀金(Au)或锡(Sn)以提高可靠性。
    - 电气特性:
    - 工作温度范围:-55°C 至 +125°C(金镀层),-55°C 至 +105°C(锡镀层)。
    - 电压额定值:550VAC(与SSW配对)、500VAC(与BCS或ESQ配对)、450VAC(-RA/-RE与BCS或SSM配对)、400VAC(与CES配对)。

    - 机械特性:
    - 插针尺寸:0.025英寸(0.64毫米)正方形插针。
    - 电流承载能力:在不同配对情况下,电流承载能力在4.3安培到6.3安培之间。

    产品特点和优势


    1. 高可靠性:采用高质量材料,确保长期稳定运行。
    2. 广泛的适用性:多种引脚布局和材料选项,适用于不同应用需求。
    3. 高电压耐受性:满足多种应用场景下的高压要求。
    4. 环境适应性强:宽泛的工作温度范围,适合极端环境使用。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于各种传感器和执行器之间的信号传输。
    - 通信设备:适用于高速数据传输的接口连接。
    - 医疗仪器:提供稳定可靠的电气连接。
    使用建议
    - 正确选择引脚布局:根据具体应用需求选择合适的单行、双行或三行引脚布局。
    - 注意环境条件:确保操作环境温度在制造商规定的范围内。
    - 定期检查:定期进行连接检查,确保电气连接可靠。

    兼容性和支持


    这些引脚接头与Samtec公司的其他系列产品兼容,如SSW、ESQ等。制造商提供了详细的技术文档和支持服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保所有引脚牢固插入,必要时重新焊接。 |
    | 电气性能不佳 | 检查是否有损坏的引脚或连接器,更换故障部件。 |
    | 温度异常升高 | 检查散热系统是否正常工作,确保工作环境符合规定温度范围。 |

    总结和推荐


    HTSW–116–11–G–S 和 TSW–209–09–F–S–RA 是具有高性能和高可靠性的电子元器件。它们广泛适用于多种应用场景,具有出色的电气特性和环境适应性。对于需要高质量连接解决方案的工程师和制造商来说,这些产品是理想的选择。我们强烈推荐使用这些引脚接头,以确保系统的稳定性和可靠性。

TSW-106-26-G-D参数

参数
针脚数 12pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 250nm
颜色 黑色
触头镀层 - 配接
类型 Header,Push-Pull
防护等级 -
额定电流 6.3A
长*宽*高 15.24mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售

TSW-106-26-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-106-26-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-106-26-G-D TSW-106-26-G-D数据手册

TSW-106-26-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
