LSHM-120-06.0-F-DV-A-S-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p单排排针, LSHM系列, 直角, 表面
供应商型号: SAM14094TR-ND
供应商: Digi-Key
标准整包数: 375

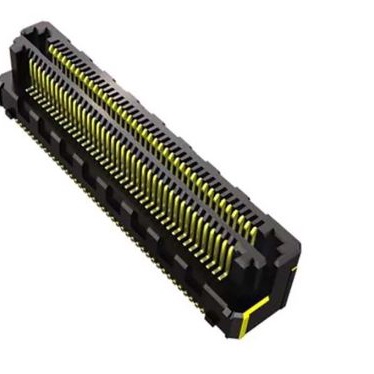

SAMTEC 矩形连接器 - 外壳 LSHM-120-06.0-F-DV-A-S-K-TR

LSHM-120-06.0-F-DV-A-S-K-TR概述


    产品简介


    LSHM系列是Samtec公司推出的一款垂直安装连接器,主要应用于电信、计算机、网络和消费电子产品等领域。这些连接器提供了高密度的端子配置和多种尾部选项,适用于需要高性能和可靠性的应用场景。LSHM系列支持多种终端位置选择,可以满足不同客户的需求。

    技术参数


    - 端子位置数: 5, 10, 20, 30, 40, 50
    - 尾部选项:
    - -02.5, -03.0, -04.0, -06.0
    - L2.5, L3.0, L4.0, L6.0(带有润滑)
    - 电镀规格:
    - -L: 10μ" 金在接触区,锡铅合金在尾部
    - -F: 3μ" 金在接触区,锡铅合金在尾部
    - -S: 30μ" 金在接触区,锡铅合金在尾部
    - -H: 30μ" 厚金在接触区,3μ" 金在尾部
    - -SL: 30μ" 金在接触区,锡铅合金(90/10 ±5%)在尾部
    - 包装方式:
    - -TR: 纸带与卷盘
    - -FR: 满卷纸带与卷盘
    - 屏蔽选项:
    - S: 带屏蔽
    - N: 不带屏蔽
    - 绝缘材料: LCP, UL 94 V0; 颜色:黑色
    - 接触或终端材料: 黄铜磷青铜
    - 屏蔽材料: 不锈钢

    产品特点和优势


    LSHM系列连接器具有以下几个显著的特点和优势:
    1. 高密度端子配置:提供多种端子位置选择,适合各种高密度需求的应用场景。
    2. 多样化的尾部选项:提供不同长度的尾部选项,适用于不同的安装要求。
    3. 多种电镀规格:支持不同的电镀规格,以适应不同环境下的应用。
    4. 可靠的机械性能:最小推入力为2.22N(0.5磅),确保连接稳定可靠。
    5. 可定制化设计:可根据客户需求提供定制化的服务。

    应用案例和使用建议


    LSHM系列连接器广泛应用于电信设备、计算机主板、网络交换机等场合。例如,在电信设备中,它可用于高密度的信号传输。在计算机主板中,它可以用于连接CPU和其他关键组件。
    使用建议:
    1. 在安装时注意保持连接器的清洁,避免灰尘和杂质影响连接性能。
    2. 根据具体的应用需求选择合适的端子位置和电镀规格。
    3. 安装时需确保正确的插入方向,避免误插导致损坏。

    兼容性和支持


    LSHM系列连接器与市场上主流的电子设备兼容性良好。制造商Samtec公司提供全面的技术支持和服务,包括安装指南、技术咨询等。对于需要多个连接器在同一块板上的应用,可以联系IPG@Samtec.com获取专业支持。

    常见问题与解决方案


    1. 问题: 连接器的尾部出现松动。
    - 解决方案: 检查尾部选项是否正确,并确保连接器安装过程中尾部受到适当的支撑。
    2. 问题: 连接不稳定。
    - 解决方案: 确保正确选择电镀规格,并检查接触区域是否有任何损伤或污染。
    3. 问题: 插入力过大。
    - 解决方案: 检查是否选择了正确的端子位置和接触材料,并确保操作符合规范。

    总结和推荐


    总体来看,LSHM系列连接器以其高密度端子配置、多样化的尾部选项和可靠的机械性能,在高密度信号传输方面表现出色。特别是其广泛的兼容性和良好的技术支持使得它在众多应用场合中成为优选的产品。因此,我强烈推荐这一系列产品给对连接器性能和可靠性有较高要求的客户。

LSHM-120-06.0-F-DV-A-S-K-TR参数

参数
类型 Hermaphroditic,Non-Gendered,Self Mating
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 40pin
长*宽*高 14.95mm(长度)*4.98mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LSHM-120-06.0-F-DV-A-S-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LSHM-120-06.0-F-DV-A-S-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC LSHM-120-06.0-F-DV-A-S-K-TR LSHM-120-06.0-F-DV-A-S-K-TR数据手册

LSHM-120-06.0-F-DV-A-S-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
375+ $ 4.0352 ¥ 33.7696
750+ $ 3.9312 ¥ 32.8993
1125+ $ 3.8376 ¥ 32.1159
2625+ $ 3.2867 ¥ 27.5056
库存: 375
起订量: 375 增量: 1
交货地:
最小起订量为:375
合计: ¥ 12663.6
