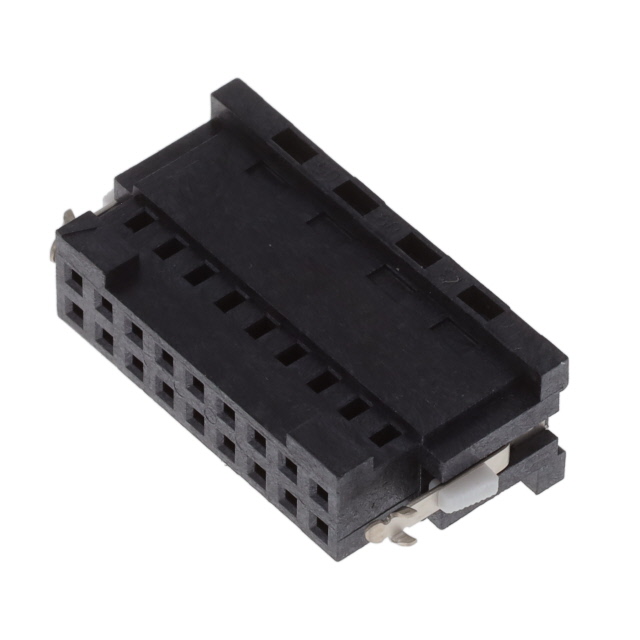

ISD2-09-D-M

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Latch Lock 2 18pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ISD2-09-D-M
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ISD2-09-D-M

ISD2-09-D-M概述

    电子元器件产品技术手册

    产品简介


    本文档描述的产品为 ISD2-XX-D-X 系列 2mm 离散线绝缘子及锁扣组件。该组件主要用于各种电气连接应用,提供高可靠性的电气隔离和机械固定功能。适用于消费电子、工业控制、通信设备等多种领域。

    技术参数


    该组件的主要技术参数如下:
    - 产品规格:No. of POS x 2.00[.079] mm
    - 参考值:
    - 0.43[.017] mm
    - 2.64[.104] mm
    - 3.65[.144] mm
    - 3.50[.138] mm
    - 7.52[.296] mm
    - 5.29[.208] mm
    - 11.38[.448] mm
    - 3.68[.145] mm
    - 9.00[.354] mm
    - 10.86[.428] mm
    - 锁扣保留力:2.22N [.5LB]
    - 材质:绝缘体为 LCP(液晶聚合物),颜色为黑色;锁扣冲压材料为铍铜;锁扣覆膜材料为尼龙,颜色为白色;按钮为尼龙,颜色为白色
    - 包装规格:管装(PT-1-24-01-106),插头(TP-07)
    - 尺寸单位:除非另有说明,所有尺寸均为毫米

    产品特点和优势


    ISD2-XX-D-X 系列组件具有以下特点和优势:
    - 金属保护断装置:通过金属锁扣装置提高机械稳定性和安全性。
    - 双螺钉固定选项:提供额外的机械稳定性,适用于更严格的安装要求。
    - 高性能材料:采用 LCP 和尼龙材料,确保产品具有良好的耐温性和抗老化性能。
    - 可定制化设计:提供多种选项以适应不同应用场景的需求。

    应用案例和使用建议


    ISD2-XX-D-X 系列组件可用于多种应用场景,例如:
    - 消费电子产品:如智能手机、平板电脑等。
    - 工业控制系统:如自动化设备中的传感器连接。
    - 通信设备:如服务器、路由器等内部布线。
    使用建议:
    - 在安装过程中确保正确选择螺钉固定选项,以确保最佳的机械稳定性。
    - 在高湿度环境中使用时,应注意绝缘体的防潮处理。
    - 定期检查锁扣保留力,确保其在有效范围内,及时更换失效部件。

    兼容性和支持


    - 兼容性:该组件可与其他标准规格的离散线组件和连接器配合使用。
    - 支持:由 SAMTEC, Inc. 提供全面的技术支持和售后服务。如有任何问题,请联系 SAMTEC, Inc. 官方客服。

    常见问题与解决方案


    - 问题:锁扣保留力不足。
    - 解决方案:请检查是否符合正确的安装规范,必要时更换新件。
    - 问题:安装后发现导电不良。
    - 解决方案:确认导线与连接器的接触面是否清洁无损,检查导线压接是否正确。
    - 问题:绝缘体损坏。
    - 解决方案:立即更换新的绝缘体组件,避免因短路引发的安全事故。

    总结和推荐


    总体而言,ISD2-XX-D-X 系列组件以其优异的机械特性和可靠性在多个领域中表现出色。对于需要高可靠性的电气连接场合,该系列产品是一个理想的选择。经过对其各项性能指标和应用场景的详细分析,我们推荐此产品用于各类高标准的电气连接需求。
    请注意,以上所有信息均来源于技术手册,具体使用时请参照手册进行操作。

ISD2-09-D-M参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 18pin
类型 Latch Lock
颜色 黑色
触头类型 Female Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

ISD2-09-D-M厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ISD2-09-D-M数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ISD2-09-D-M ISD2-09-D-M数据手册

ISD2-09-D-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.6
100+ ¥ 18.48
500+ ¥ 17.92
2500+ ¥ 17.36
5000+ ¥ 16.8
库存: 2500
起订量: 50 增量: 24
交货地:
最小起订量为:1
合计: ¥ 19.6
