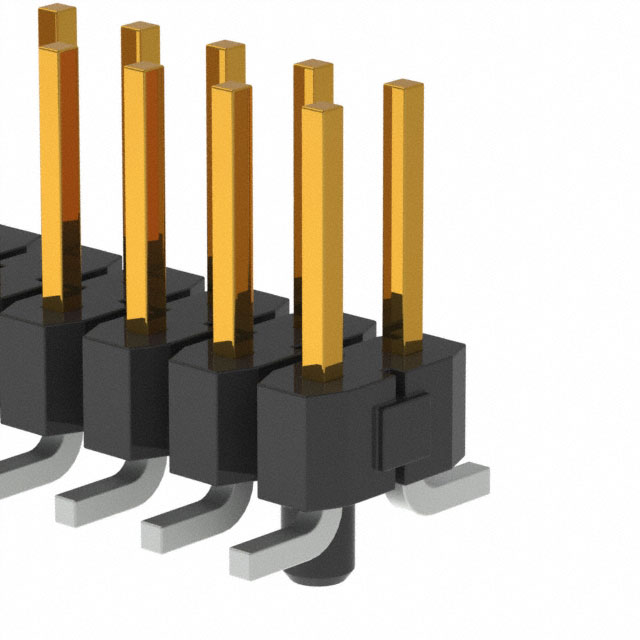

TSM-110-01-L-DV-A-P

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 2.54mm 2 20pin 5.4A 250nm 金 黑色 贴片安装 25.4mm(长度)*7.36mm(高度)
供应商型号: TSM-110-01-L-DV-A-P-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSM-110-01-L-DV-A-P

TSM-110-01-L-DV-A-P概述


    产品简介


    HTSW-50-T-LCP 双排引线焊接插头
    HTSW-50-T-LCP 是一款双排垂直焊接插头,设计用于多种高性能应用。它采用LCP绝缘材料,具有优异的电气特性和机械稳定性,广泛应用于通信、计算机网络、消费电子、工业自动化等领域。

    技术参数


    - 引脚数范围:-02 到 -50
    - 尺寸:
    - 引脚间距:2.54mm(0.100英寸)
    - 引脚长度:典型值为1.27mm(0.050英寸)
    - 电气特性:
    - 绝缘材料:LCP(UL94V-0),黑色
    - 插头材料:磷青铜
    - 极化位置:.025英寸方形(0.64mm)
    - 最大摆动量:±0.015英寸(0.38mm)
    - 其他参数:
    - 最小插入力:3磅(约1.36千克)
    - 引脚镀层选项:多种选择,包括全光锡、选择性金锡、光锡镀金等

    产品特点和优势


    HTSW-50-T-LCP 具有多项独特功能和优势:
    - 高可靠性:采用优质材料制造,确保长期稳定运行。
    - 多样化镀层选项:提供多种引脚镀层选项,适应不同应用需求。
    - 高集成度:适用于高密度电路板设计,节省空间。
    - 环境适应性强:采用UL94V-0认证的LCP材料,具有优异的阻燃性能。

    应用案例和使用建议


    应用案例:
    HTSW-50-T-LCP 常见于高速数据传输应用中,如服务器主板、网络交换机、路由器等。其高可靠性使其成为关键部件的理想选择。
    使用建议:
    - 在组装过程中应注意引脚的正确对齐,避免引脚偏移导致接触不良。
    - 装配时应控制插入力,确保插头牢固安装但不会损坏。

    兼容性和支持


    - 兼容性:HTSW-50-T-LCP 具有广泛的兼容性,可与其他标准电子元器件配合使用。
    - 技术支持:SAMTEC公司提供详尽的技术文档和在线支持,帮助用户解决装配和应用中的问题。

    常见问题与解决方案


    问题1:如何处理引脚弯曲?
    解决方法:轻轻调整引脚,使其恢复直线。如果无法手动修复,考虑更换新插头。
    问题2:如何保证引脚与焊盘的良好连接?
    解决方法:确保焊盘表面清洁,适当调节焊接温度和时间。必要时可使用助焊剂。

    总结和推荐


    HTSW-50-T-LCP 是一款高性能的双排垂直焊接插头,适合多种应用需求。其优良的电气特性、可靠性和多样性使其在市场上具备显著的竞争优势。推荐给需要高可靠性和高性能的电子设计工程师选用。

TSM-110-01-L-DV-A-P参数

参数
间距-配接 2.54mm
额定电流 5.4A
触头镀层 - 配接
排数 2
防护等级 -
针脚数 20pin
触头镀层厚度 - 配接 250nm
类型 Cuttable,Header,Push-Pull
颜色 黑色
长*宽*高 25.4mm(长度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
