QTE-040-03-L-D-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: 3665432
供应商: 海外现货
标准整包数: 1

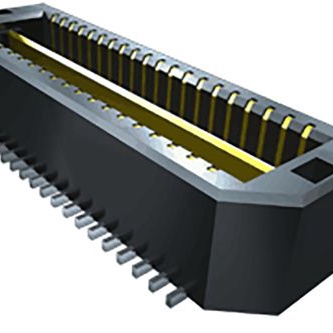

SAMTEC 矩形连接器 - 外壳 QTE-040-03-L-D-A-K-TR

QTE-040-03-L-D-A-K-TR概述

    电子元器件产品技术手册:高密度双排高速终端组装

    产品简介


    本技术手册介绍了Samtec公司的高密度双排高速终端组装(Double Row High Speed Terminal Assemblies)。这类产品主要用于计算机、通讯、工业控制等多个领域,提供高效、稳定的连接解决方案。它们特别适用于需要高密度连接的应用场景,如服务器、网络设备、通信系统等。

    技术参数


    - 终端数量:每行最多可设置020、040、060、080、100个终端。
    - 行间距:根据型号不同,间隔不同。
    - 连接器类型:单行或双行连接器。
    - 镀层选项:
    - 3微英寸闪金,表面哑光锡(-F)
    - 10微英寸浅金,表面哑光锡(-L)
    - 30微英寸重金,3微英寸金尾部(-H)
    - 50微英寸电抛光选择性金,表面哑光锡(-C)
    - 30微英寸选择性重金,焊锡铅尾部(-STL)
    - 3微英寸闪金选择性金,焊锡铅尾部(-FTL)
    - 端子类型:端子长度范围从0.1680英寸到1.1510英寸不等。
    - 包装方式:单行或多行终端组装;采用标准托盘、卷带包装等方式。

    产品特点和优势


    - 高密度设计:满足现代电子设备对小型化和高集成度的需求。
    - 多种镀层选择:为不同的应用需求提供了多样化的选择,确保最佳的电气性能和耐用性。
    - 机械强度高:最小终端保持力为8盎司,最小接地平面保持力为1磅。
    - 兼容性强:支持各种不同的安装方式和锁定机制,便于集成到现有系统中。

    应用案例和使用建议


    - 服务器和网络设备:用于数据中心内部的高速数据传输和互连。
    - 工业控制系统:在工厂自动化系统中提供可靠的信号传输和控制接口。
    - 通信系统:在电信基础设施中实现高效的信号处理和路由。
    使用建议:
    - 在装配过程中,建议使用合适的夹具或锁定机构以保证连接的稳定性。
    - 确保接线正确无误,避免短路或接触不良。
    - 定期进行维护检查,确保长期稳定运行。

    兼容性和支持


    - 兼容性:本产品与其他标准化电子元件兼容,支持多种安装方式。
    - 技术支持:制造商提供了详尽的技术文档和专业的客户服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    - 问题一:终端保持力不足。
    - 解决方案:检查是否选择了正确的镀层类型,并确保装配过程符合标准操作规程。

    - 问题二:接触不良。
    - 解决方案:确保端子与电路板之间的焊接质量良好,必要时可进行重新焊接。

    总结和推荐


    总体而言,Samtec公司的高密度双排高速终端组装产品凭借其独特的技术优势和广泛应用范围,在市场上具有很强的竞争力。它不仅能满足多种复杂应用的需求,还具备良好的耐用性和可靠性。因此,我们非常推荐这一产品给需要高密度连接解决方案的设计者和工程师们。

QTE-040-03-L-D-A-K-TR参数

参数
排数 2
触头端接 -
针脚数 80pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-040-03-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-03-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTE-040-03-L-D-A-K-TR QTE-040-03-L-D-A-K-TR数据手册

QTE-040-03-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
