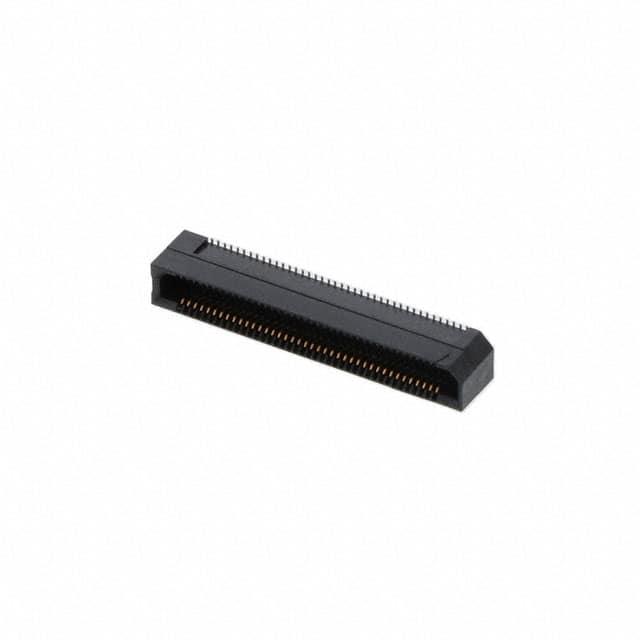

ERF8-040-07.0-S-DV-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排母 高速耐用型排母, ERF8系列, 直角, 表面
供应商型号: 200-ERF8040070SDVKTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ERF8-040-07.0-S-DV-K-TR

ERF8-040-07.0-S-DV-K-TR概述


    产品简介


    ERF8-XXX-XX.X-X-DV-XXXX-TR是一款由Samtec公司设计制造的高性能电子连接器,适用于多种高密度应用。该连接器主要用于数据通信、电信、计算机网络等领域,能够提供稳定可靠的数据传输解决方案。其主要功能是通过其独特的多引脚设计来实现信号的高速传输,确保系统性能不受影响。

    技术参数


    - 尺寸: 连接器的整体尺寸为5.60mm x 7.20mm(约为0.220英寸 x 0.283英寸),确保其可以集成到各种紧凑的电路板设计中。
    - 引脚配置: 包含60个引脚,采用多层结构,其中部分引脚为通孔焊接(PTH),另一些为非通孔焊接(NPTH)。
    - 焊接技术: 支持使用贴片焊接工艺进行安装,以确保良好的机械强度和电气连接。
    - 电气特性: 引脚间距为2.24mm(0.088英寸),每个引脚都能承载高达5A的电流,保证信号传输的稳定性。
    - 工作温度范围: -40°C至+85°C,能够在广泛的环境中保持稳定的工作状态。

    产品特点和优势


    1. 高密度设计: 高达60个引脚的紧凑设计使得ERF8-XXX-XX.X-X-DV-XXXX-TR连接器能够在有限的空间内提供更多的连接通道,满足复杂系统的需求。
    2. 优秀的电气性能: 具备优良的电磁干扰(EMI)屏蔽性能和低信号衰减,确保在高速数据传输时信号的完整性。
    3. 可靠性高: 采用经过验证的通孔焊接和贴片焊接技术,确保连接器的长期稳定性和可靠性。
    4. 易于集成: 设计符合标准化的引脚布局,便于与现有的PCB布局集成,减少了开发时间。

    应用案例和使用建议


    应用案例
    1. 数据中心服务器: ERF8-XXX-XX.X-X-DV-XXXX-TR用于服务器内部各模块之间的高速数据传输,确保数据处理效率和可靠性。
    2. 电信设备: 在电信设备中,该连接器用于连接不同板卡间的信号传输,提高了系统的整体性能。
    3. 工业控制系统: 在工业控制领域,ERF8-XXX-XX.X-X-DV-XXXX-TR可作为传感器和执行器与控制器之间的接口,确保数据的实时性和准确性。
    使用建议
    - PCB设计: 在设计PCB时,需注意避开连接器周围的区域,避免其他组件对其造成干扰。
    - 焊接工艺: 严格遵循焊锡膏厚度的建议值,以确保焊接质量和电气连接的可靠性。
    - 测试与认证: 完成组装后,应进行充分的功能测试,以确保连接器在预期的工作条件下正常运行。

    兼容性和支持


    ERF8-XXX-XX.X-X-DV-XXXX-TR连接器支持多种标准接口,可与多种设备和系统无缝对接。Samtec公司提供全面的技术支持服务,包括但不限于产品文档、样品请求、工程咨询和技术培训。如有任何问题或需求,请联系当地技术支持团队获取帮助。

    常见问题与解决方案


    1. 焊接过程中出现虚焊: 检查焊锡膏的厚度是否符合要求,重新进行焊接。
    2. 连接器接触不良: 确保引脚清洁无污物,必要时可使用合适的清洗剂清洁。
    3. 插拔次数减少: 可能由于过度磨损引起,检查连接器是否有损坏或变形,如有需要及时更换。

    总结和推荐


    综上所述,ERF8-XXX-XX.X-X-DV-XXXX-TR连接器凭借其高密度、高可靠性及良好的电气性能,在多种应用场景中表现出色。无论是对于数据中心、电信设备还是工业控制系统,该产品都是一种理想的连接解决方案。因此,我们强烈推荐在相关项目中选用此款连接器。

ERF8-040-07.0-S-DV-K-TR参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 80pin
类型 Outer Shroud Contacts,Socket
长*宽*高 38mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
