EHF-125-01-L-D-SM-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距50p双排排针, EHF系列, 直角
供应商型号: 3550923
供应商: 海外现货
标准整包数: 1

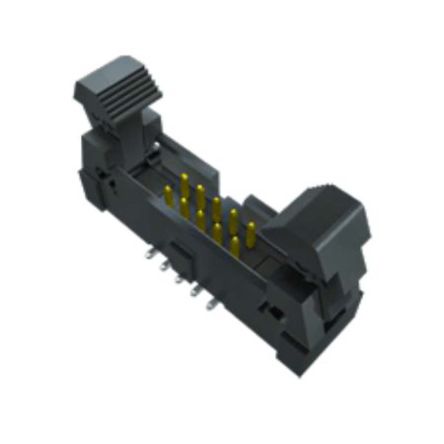

SAMTEC 矩形连接器 - 针座 - 公插针 EHF-125-01-L-D-SM-P-TR

EHF-125-01-L-D-SM-P-TR概述


    产品简介


    产品类型: 电子元器件
    主要功能: 该电子元器件是一种多功能的接插件组件,具备表面贴装(Surface Mount)和直角安装(Right Angle)选项。通过灵活的设计,它能够适应不同的电路板布局和需求,提供高可靠性和稳定性。
    应用领域: 广泛应用于通信设备、工业自动化控制、医疗设备、航空航天等领域,尤其是在需要高性能连接的地方,如高速数据传输、电源分配等方面。

    技术参数


    - 定位精度: .01英寸(0.25mm)内
    - 公差范围: 尺寸默认以英寸为单位
    - 材料: 绝缘体采用黑色Vectra E130i(含50%回收材料),终端采用磷青铜510弹簧
    - 包装方式: 单个包装,适用于表面贴装和直角安装
    - 兼容选项: 锁定夹具(Locking Clip)、带拾放区(Pick and Place Pad)

    产品特点和优势


    - 高精度定位: 产品通过精密加工确保每个引脚都能准确对位,提升连接可靠性。
    - 广泛适用性: 不仅支持表面贴装还支持直角安装,满足多种安装要求。
    - 优质材料: 使用高品质的绝缘体和导电材料,确保长期稳定的工作性能。
    - 锁紧设计: 配备锁定夹具,有效防止插拔过程中松动脱落,增加连接稳固性。

    应用案例和使用建议


    应用案例: 在通信设备中,该元器件可以用于高速信号线的连接,确保数据传输的稳定性和低延迟。在医疗设备中,它可以作为电源接口,确保供电的可靠性和安全性。
    使用建议:
    1. 安装前检查: 确保所有引脚位置正确,无弯曲或损坏。
    2. 清洁处理: 安装前要保持电路板和元器件干净,避免灰尘或杂质影响连接效果。
    3. 操作细节: 插入时注意力度均匀,避免过度用力造成损坏。

    兼容性和支持


    - 兼容性: 该元器件与大多数标准电路板兼容,适合各种尺寸的焊盘和PCB布局。
    - 厂商支持: SAMTEC公司提供全面的技术支持和售后保障,包括技术咨询、故障诊断等服务。

    常见问题与解决方案


    1. 问: 插入过程中出现断针现象?
    - 答: 检查插入力是否过大,确保安装到位且插针无损坏。
    2. 问: 焊接后发现连接不稳定?
    - 答: 重新检查焊接点,确保焊料量足够且焊接质量良好。
    3. 问: 如何选择合适的选项?
    - 答: 根据具体应用需求选择对应的安装选项,如表面贴装或直角安装。

    总结和推荐


    总体来说,这款电子元器件以其高精度、广泛适用性和优质的材料成为市场上一款优秀的连接解决方案。无论是通信设备还是医疗设备,它都能提供卓越的性能和稳定的连接,非常适合在需要高度可靠连接的应用场景中使用。强烈推荐给需要高性能连接需求的用户。

EHF-125-01-L-D-SM-P-TR参数

参数
防护等级 -
排数 2
额定电流 1.75A
触头镀层厚度 - 配接 250nm
类型 接头
颜色 黑色
针脚数 50pin
间距-配接 1.27mm
触头镀层 - 配接
长*宽*高 46.23mm(长度)*7.52mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EHF-125-01-L-D-SM-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHF-125-01-L-D-SM-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC EHF-125-01-L-D-SM-P-TR EHF-125-01-L-D-SM-P-TR数据手册

EHF-125-01-L-D-SM-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.6547
10+ ¥ 50.7626
25+ ¥ 50.7626
50+ ¥ 49.8561
100+ ¥ 49.8561
175+ ¥ 48.9496
875+ ¥ 48.9496
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.65
