EHF-113-01-L-D-SM-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距26p双排排针, EHF系列, 直角
供应商型号: SAM13478TR-ND
供应商: Digi-Key
标准整包数: 150

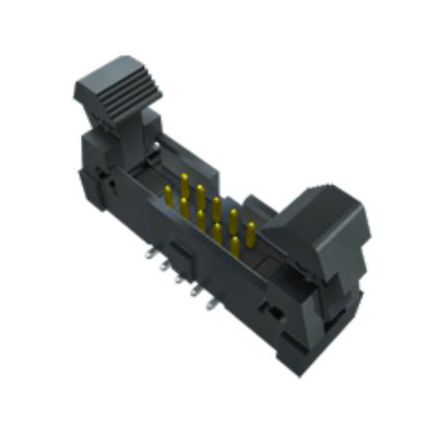

SAMTEC 矩形连接器 - 针座 - 公插针 EHF-113-01-L-D-SM-P-TR

EHF-113-01-L-D-SM-P-TR概述

    EHF, SHF, ESHF 系列电子元器件产品技术手册

    产品简介


    EHF、SHF 和 ESHF 系列是高可靠性连接器系统的一部分,广泛应用于通信、工业控制、医疗设备等领域。这些连接器以优异的机械和电气性能著称,能够提供稳定的信号传输和环境适应能力。它们具有多种安装方式(通孔安装、表面贴装)、尾部选项(金镀层、锡镀层)及锁定选项,能够满足不同应用场景的需求。

    技术参数


    - 绝缘材料: 黑色液晶聚合物
    - 端子材料: 磷青铜
    - 镀层: Sn 或 Au over 50 µ" (1.27 µm) Ni
    - 操作温度范围: -55 °C 到 +125 °C
    - 无铅焊接: 支持
    - 表面贴装引脚共面性: ≤ 0.10 mm (0.004")
    - 接插式和弹出式IDC头
    - 型号选择:
    - SHF: 可与FFSD无应变保护件匹配
    - ESHF: 可与FFSD带应变保护件匹配
    - EHF: 可与FFSD, FFTP匹配

    产品特点和优势


    - 多样化选项: 提供多种引脚数、镀层选项、安装方式及尾部选择,适用于不同的应用场景。
    - 高性能材料: 采用磷青铜和黑色液晶聚合物,保证了出色的机械强度和耐热性。
    - 高可靠性: 广泛的温度范围和无铅焊接特性使得该系列产品适用于苛刻的工作环境。
    - 结构紧凑: 模块化设计使得连接器可以高效地集成到各种设备中。

    应用案例和使用建议


    - 工业自动化: 在工厂自动化控制系统中,连接器需要承受高温和振动,EHF、SHF 和 ESHF 系列连接器因其高可靠性而成为理想的选择。
    - 医疗设备: 高精度信号传输要求使得这些连接器成为医疗设备的理想选择。然而,由于其复杂性,建议通过专业指导进行安装和使用。
    - 通讯设备: 在电信设备中,通过表面贴装技术实现快速、高效的组装,可以显著提高生产效率。

    兼容性和支持


    - 兼容性: EHF、SHF 和 ESHF 系列可与FFSD、FFTP等连接器配合使用,适用于多种标准配置。
    - 厂商支持: Samtec 提供详细的技术文档和客户支持服务,确保客户可以轻松获取所需的信息和支持。

    常见问题与解决方案


    - 问题1: 连接器无法正确安装
    - 解决办法: 检查引脚是否有弯曲或损坏,如有必要,请更换新的连接器。
    - 问题2: 信号传输不稳定
    - 解决办法: 检查连接器与插座之间的接触是否良好,如需改善,可以考虑使用额外的清洁剂或润滑剂。

    总结和推荐


    EHF、SHF 和 ESHF 系列连接器凭借其丰富的配置选项、优异的电气和机械性能,成为了工业、医疗、通信等多个领域的优选。无论是对于要求严格的工业应用还是精密的医疗设备,这些连接器都能提供稳定可靠的连接。因此,我强烈推荐使用这些高质量的连接器。
    本文总结了EHF、SHF 和 ESHF 系列连接器的主要特性、技术规格及其应用场景,希望能为工程师和设计师们提供有价值的参考。

EHF-113-01-L-D-SM-P-TR参数

参数
类型 Header,Latch Lock/Eject Hooks
额定电流 1.75A
触头镀层厚度 - 配接 250nm
防护等级 -
排数 2
间距-配接 1.27mm
触头镀层 - 配接
针脚数 26pin
颜色 黑色
长*宽*高 30.99mm(长度)*7.52mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EHF-113-01-L-D-SM-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHF-113-01-L-D-SM-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC EHF-113-01-L-D-SM-P-TR EHF-113-01-L-D-SM-P-TR数据手册

EHF-113-01-L-D-SM-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 4.4094 ¥ 36.9011
300+ $ 4.199 ¥ 35.1406
450+ $ 4.0807 ¥ 34.15
750+ $ 4.0297 ¥ 33.7237
库存: 150
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 5535.16
