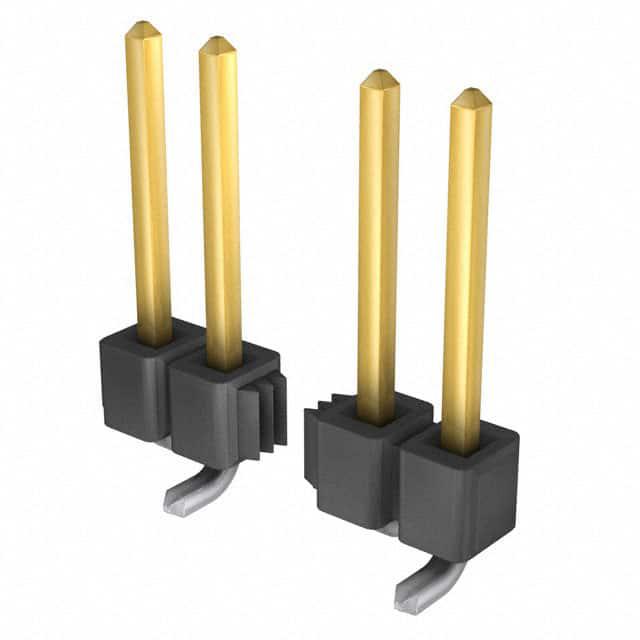

TSM-110-02-S-SV

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 10pin 5.4A 760nm 金 黑色 贴片安装
供应商型号: 3584887
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSM-110-02-S-SV

TSM-110-02-S-SV概述


    产品简介


    本产品为Samtec公司出品的TSM系列SMT .025" SQ POST HEADER连接器。TSM系列专为高可靠性应用设计,广泛应用于各种电子设备,如工业自动化、通信设备、医疗设备和消费电子产品等。TSM系列以其卓越的机械性能和电气性能,提供了多种配置选项,满足不同应用需求。

    技术参数


    - 引脚数:每行2至36个引脚
    - 插针高度:
    - 0.230英寸(5.84毫米)(与SSW、BCS、SSM、IDSS、IDSD对接)
    - 0.320英寸(8.13毫米)(与SSM-DH对接)
    - 0.420英寸(10.67毫米)(用于底部安装和穿孔安装)
    - 0.120英寸(3.05毫米)(与SLW、CES、HLE对接)
    - 绝缘材料:黑色液晶聚合物
    - 端子材料:磷青铜
    - 电镀选项:
    - 金闪镀(Au)
    - 镀锡(Sn)
    - 工作温度范围:
    - 锡镀层:-55°C至+105°C
    - 金镀层:-55°C至+125°C
    - 电压等级:475VAC(-SV/-DV与BCS或SSM对接)
    - 通过认证:符合RoHS标准

    产品特点和优势


    TSM系列连接器的独特功能包括:
    - 多样的配置选项:提供多种高度、引脚数和电镀选项,适用于不同的应用场景。
    - 高可靠性:采用磷青铜端子和高质量的电镀工艺,确保长期稳定的电气性能。
    - 适应性强:广泛适用于工业、医疗和消费电子产品等领域。
    - 高电流承载能力:单针最大电流承载能力为4.7A(TSM/SSW)、5.4A(TSM/SSM)和4.1A(TSM/HLE),适合高电流应用场景。

    应用案例和使用建议


    应用案例
    TSM系列连接器被广泛应用于工业控制系统、通信基站、医疗设备和消费电子产品中。例如,在一个工业控制系统中,TSM系列连接器可以用来连接传感器和控制板,确保信号传输的稳定性和可靠性。
    使用建议
    1. 选择合适的引脚高度:根据实际应用场景选择合适的插针高度,确保与对接组件的良好接触。
    2. 考虑工作环境:在选择电镀材料时,考虑工作环境的温度和湿度,以确保连接器的长期稳定性。
    3. 关注散热问题:在高电流应用场景下,注意连接器的散热,避免过热损坏。

    兼容性和支持


    TSM系列连接器可与多种标准连接器匹配,包括SSW、SSQ、SSM、BCS、SLW、CES和HLE等。Samtec公司提供了详细的技术文档和支持服务,客户可以访问官方网站获取更多信息和技术支持。此外,公司还提供定制化服务,以满足特定应用需求。

    常见问题与解决方案


    常见问题
    1. 连接器松动
    2. 接触不良
    3. 焊接不牢固
    解决方案
    1. 使用锁紧装置:选用带锁紧装置的连接器型号,确保连接稳固。
    2. 正确焊接到位:确保引脚与PCB之间的焊接质量,避免虚焊或冷焊。
    3. 检查引脚位置:确保引脚正确插入PCB对应的孔中,避免引脚错位导致接触不良。

    总结和推荐


    TSM系列SMT .025" SQ POST HEADER连接器凭借其多样化的设计选项、高可靠性和广泛的适用性,成为市场上一款非常受欢迎的产品。无论是工业控制系统还是消费电子产品,TSM系列都能提供可靠的连接解决方案。强烈推荐在需要高可靠性连接的应用场景中使用此产品。

TSM-110-02-S-SV参数

参数
排数 1
针脚数 10pin
触头镀层厚度 - 配接 760nm
类型 Header,Push-Pull
额定电流 5.4A
触头镀层 - 配接
颜色 黑色
防护等级 -
间距-配接 2.54mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
