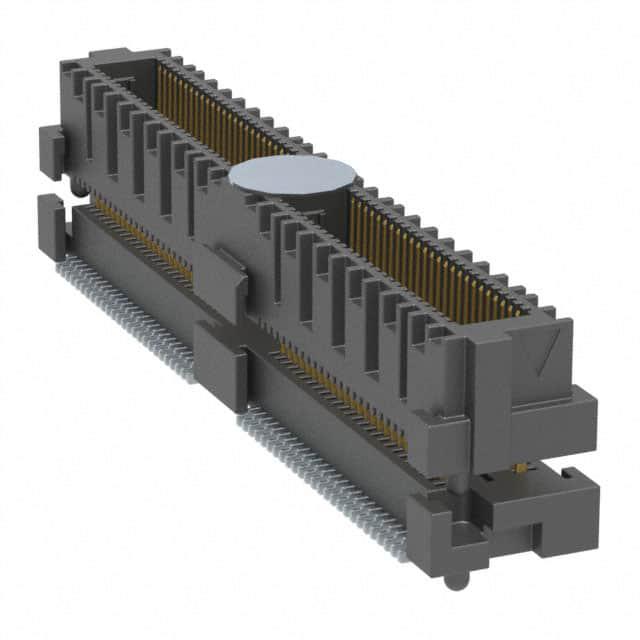

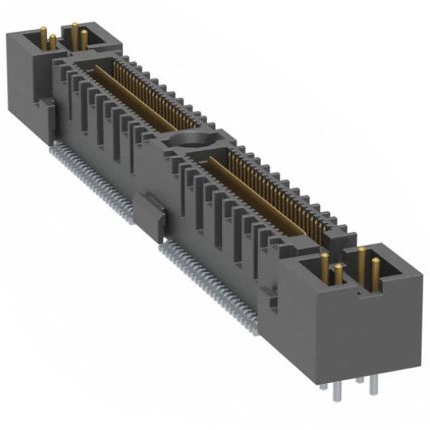

QMS-052-09.75-SL-D-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.635mm间距104p单排排针, QMS系列, 直角, 表面
供应商型号: 3748118
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QMS-052-09.75-SL-D-A-K-TR

QMS-052-09.75-SL-D-A-K-TR概述


    产品简介


    本产品为高精度连接器,专为电子设备的高密度互连而设计。其主要功能是提供稳定可靠的信号传输路径,并通过优化设计以确保在高频信号传输下的优良性能。该连接器广泛应用于计算机、通信设备、医疗仪器等领域,尤其适合对信号完整性要求极高的应用场景。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 信号针直径:0.020英寸(0.51毫米);间距:0.025英寸(0.635毫米) |
    | 工作电压 | 最大工作电压:50V |
    | 工作温度范围 | -40°C至+105°C |
    | 推出力 | 信号针:0.5磅(0.22牛顿);接地针:1磅(0.45牛顿) |
    | 连接可靠性 | 最少可达500次插拔循环 |

    产品特点和优势


    1. 高密度设计:支持高达每行52个位置的高密度互连,节省空间且易于集成。
    2. 卓越的信号完整性:采用低损耗材料和精密制造工艺,确保信号在高速传输中的完整性。
    3. 多种组合选择:可根据不同需求配置不同的功率和射频组合,提供灵活性。
    4. 可靠的机械性能:耐用的设计,能够承受多次插拔而不会降低性能。

    应用案例和使用建议


    本连接器常用于需要高性能信号传输的场合,如计算机主板之间的连接、移动设备的内部连接等。使用时应注意以下几点:
    - 确保安装过程中避免施加过大的力,以免损坏连接器结构。
    - 为了提高信号完整性,建议使用屏蔽电缆进行连接。
    - 定期检查连接器是否松动或受损,并及时更换。

    兼容性和支持


    - 兼容性:该连接器适用于特定厚度的PCB板(0.062英寸或0.093英寸),具体型号请参见技术手册。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,包括安装指南和故障排查手册。此外,对于客户的定制需求也提供专业的技术支持。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方案:确保连接器完全插入到位,并检查是否有异物阻碍接触。
    2. 信号干扰
    - 解决方案:建议使用屏蔽电缆和接地线来减少外部电磁干扰。
    3. 连接器发热
    - 解决方案:确保连接器正确安装,避免过度插拔导致的磨损,同时注意散热设计。

    总结和推荐


    总体而言,这款连接器以其高密度设计、卓越的信号传输性能和广泛的兼容性,在电子设备的高密度互连领域具有显著的优势。推荐给需要高性能信号传输的应用场景。不过,在实际应用中仍需根据具体环境进行细致考虑,确保最佳性能。

QMS-052-09.75-SL-D-A-K-TR参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 104pin
类型 Header,Outer Shroud Contacts
颜色 -
长*宽*高 42.17mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
