FTSH-105-01-F-DV-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距10p双排排针 线对板连接器, FTSH系列, 直角, 通孔安装
供应商型号: 3550950
供应商: 海外现货
标准整包数: 1

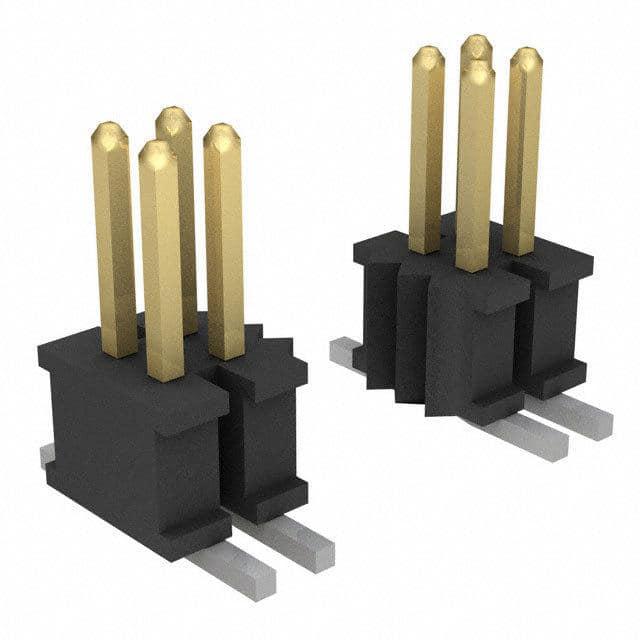

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-105-01-F-DV-P-TR

FTSH-105-01-F-DV-P-TR概述


    产品简介


    产品名称: FTSH-1XX-XX-XXX-DV 系列双垂直表面贴装终端条
    产品类型: 双垂直SMT终端条,适用于高速数据传输和高密度连接需求。
    主要功能: 用于连接电路板间的信号传输,支持多位置选择(从2到50个位置),并具有多种尾部镀层选项以适应不同应用需求。
    应用领域: 广泛应用于通信设备、消费电子、工业控制及医疗电子等领域,适合需要高可靠性与高性能连接的应用场景。

    技术参数


    | 参数 | 规格 |

    | 位置数 | 2至50个位置(每行) |
    | 引脚样式 | -01:0.120" (3.05mm)
    -02:0.075" (1.91mm)
    -03:0.065" (1.65mm)
    -04:0.150" (3.81mm)
    -05:0.170" (4.32mm)
    -14:0.150" (3.81mm) |
    | 选项配置 | -ES: 端部护罩
    -EJ: 拔插式护罩
    -EJM: 带模具对齐销的拔插式护罩
    -EJC: 带锁扣的拔插式护罩
    -EC: 锁扣
    -EP: 导柱
    -EL: 板锁
    -EPC: 导柱和锁扣
    -A: 对齐销
    -K: 键控
    -DV: 双垂直 |
    | 尾部镀层 | -L: 10μ"接触区选择金,尾部镀锡
    -F: 3μ"接触区选择金,尾部镀锡
    -S: 30μ"接触区选择金,尾部镀锡
    -H: 30μ"接触区金,尾部镀金3μ"
    -LM: 10μ"接触区选择金,尾部镀锡
    -FM: 3μ"接触区选择金,尾部镀锡
    -SM: 30μ"接触区选择金,尾部镀锡
    -LTL: 10μ"接触区选择金,尾部锡铅合金
    -G: 10μ"接触区金,尾部镀金3μ"
    -STL: 30μ"接触区选择金,尾部锡铅合金 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘材料 | LCP UL 94 VO |
    | 接触材质 | 磷青铜 |

    产品特点和优势


    1. 高度灵活性: 提供多种位置数、引脚样式及选项配置,能够满足定制化需求。
    2. 卓越性能: 支持高速数据传输,确保信号完整性;具备良好的电气特性和机械稳定性。
    3. 可靠连接: 采用高可靠性设计,适合严苛的工作环境。
    4. 多样化选择: 提供丰富的镀层和配置组合,满足不同应用场景的需求。
    5. 高密度设计: 允许在有限空间内实现更多连接点,提升空间利用率。

    应用案例和使用建议


    应用案例:
    - 在通信基站中作为信号传输接口;
    - 在消费电子产品如平板电脑或智能手机中实现多通道数据连接;
    - 医疗设备中作为关键部件进行精确信号采集与处理。
    使用建议:
    - 针对高温或潮湿环境,建议选用镀金(H或SM)尾部镀层以提高耐腐蚀性;
    - 对于高频率应用,需注意信号完整性优化措施;
    - 安装时严格按照说明书操作,特别是涉及锁扣或导柱等组件。

    兼容性和支持


    - 兼容性: FTSH-1XX-XX-XXX-DV 系列可与其他标准SMT连接器配合使用,便于集成到现有系统中;
    - 技术支持: Samtec公司提供全面的技术文档和技术支持服务,包括安装指南、故障排除手册等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 调整锁扣或导柱的设计参数,优化力学结构。 |
    | 信号传输不稳定 | 检查焊接质量和引脚接触情况,必要时更换产品批次。 |
    | 尾部镀层氧化导致接触不良 | 使用抗氧化镀层(如H或SM),定期清洁接口。 |

    总结和推荐


    综合评估: FTSH-1XX-XX-XXX-DV 系列是一款高度灵活且可靠的双垂直SMT终端条,具备出色的电气性能和机械强度,适用于多种复杂应用场景。
    推荐结论: 基于其多样化配置、优异性能和广泛适用性,强烈推荐该产品用于需要高性能连接器的应用场合。无论是研发阶段还是批量生产,都能提供稳定的支持和服务。
    最终评分: ★★★★☆(满分五星)

FTSH-105-01-F-DV-P-TR参数

参数
排数 2
防护等级 -
间距-配接 1.27mm
额定电流 3.4A
触头镀层厚度 - 配接 76nm
颜色 黑色
触头镀层 - 配接
针脚数 10pin
类型 Cuttable,Header,Push-Pull
长*宽*高 6.35mm(长度)*5.84mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FTSH-105-01-F-DV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-105-01-F-DV-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-105-01-F-DV-P-TR FTSH-105-01-F-DV-P-TR数据手册
