HPM-08-02-T-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

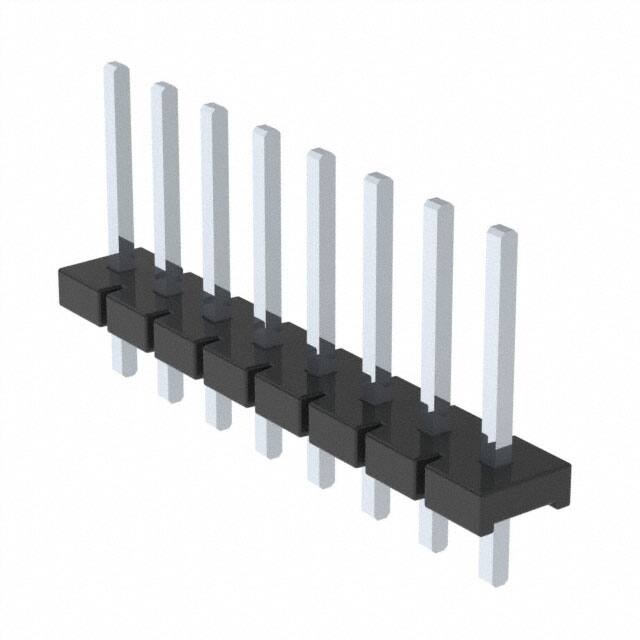

产品描述: Header,Push-Pull 1 8pin 推挽式 Male Pin 黑色 通孔安装 40.64mm(长度)*6.35mm(高度)
供应商型号: SR-HPM-08-02-T-S
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HPM-08-02-T-S

HPM-08-02-T-S概述

    产品概述

    产品简介


    本文档介绍了由Samtec公司设计和制造的一种高功率插头连接器——HPM系列。该系列产品主要用于电子设备中的电源和信号传输,广泛应用于通信设备、计算机系统、工业自动化、医疗设备及消费电子产品等领域。

    技术参数


    - 产品型号:HPM-XX-XX-XX-X-XX-X
    - 安装方式:垂直表面贴装(-VS)和直角安装(-RA)
    - 触点材料:CDA7025,级别TL02
    - 最大允许弯曲:0.003英寸/英寸
    - 公差范围:小数点后两位为±0.01英寸(±0.25毫米),小数点后三位为±0.005英寸(±0.13毫米),小数点后四位为±0.002英寸(±0.051毫米)
    - 引脚数量:从-01到-20
    - 引脚间距:0.200英寸(5.08毫米)
    - 引脚旋转角度:最大2°
    - 通过孔(-S & -RA):批量包装
    - 表面贴装(-VS):管式包装(-04至-20),层式包装(-02),管式或层式包装(-03)

    产品特点和优势


    1. 多用途引脚配置:提供多种引脚布局选项,满足不同应用需求。
    2. 高性能材料:采用CDA7025材料作为触点,确保长期稳定性能。
    3. 严格的质量控制:每个引脚的最大高度变化不超过0.005英寸,确保电气连接的一致性。
    4. 灵活的封装选项:支持多种引脚样式(-VS, -RA)和组装方式,便于集成和应用。

    应用案例和使用建议


    应用案例
    1. 计算机系统:用于服务器和工作站之间的电源和信号传输。
    2. 工业自动化:在控制系统中实现可靠的电源连接。
    3. 医疗设备:确保生命支持设备的稳定供电。
    使用建议
    - 设计阶段:在设计时,需注意引脚间的距离和方向性,确保正确安装。
    - 生产阶段:在大批量生产前,进行样品测试,以验证产品的性能和兼容性。
    - 维护阶段:定期检查连接器的接触压力,确保长期可靠运行。

    兼容性和支持


    - 兼容性:该连接器支持多种引脚样式,适用于各种电路板设计。
    - 技术支持:Samtec公司提供详尽的技术文档和售后服务,帮助用户解决问题并提升用户体验。

    常见问题与解决方案


    1. 问题: 连接器安装后出现引脚错位。
    解决方案: 确认安装方向,并重新校准。
    2. 问题: 接触不良。
    解决方案: 检查接触压力,必要时更换新的连接器。
    3. 问题: 引脚弯曲。
    解决方案: 严格按照装配指南操作,避免强力弯曲。

    总结和推荐


    该HPM系列高功率插头连接器以其多样的配置、高性能材料和严格的质量控制,在多个应用领域表现出色。其独特的特点使其成为电源和信号传输的理想选择。如果您正在寻找一款高性能、高可靠性的连接器,HPM系列是值得考虑的选择。

HPM-08-02-T-S参数

参数
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 8pin
类型 Header,Push-Pull
颜色 黑色
长*宽*高 40.64mm(长度)*6.35mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
