TSW-109-07-F-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 9pin 6.3A 76nm 金 黑色 通孔安装 22.86mm(长度)*2.54mm(高度)
供应商型号: TSW-109-07-F-S
供应商: 国内现货
标准整包数: 1

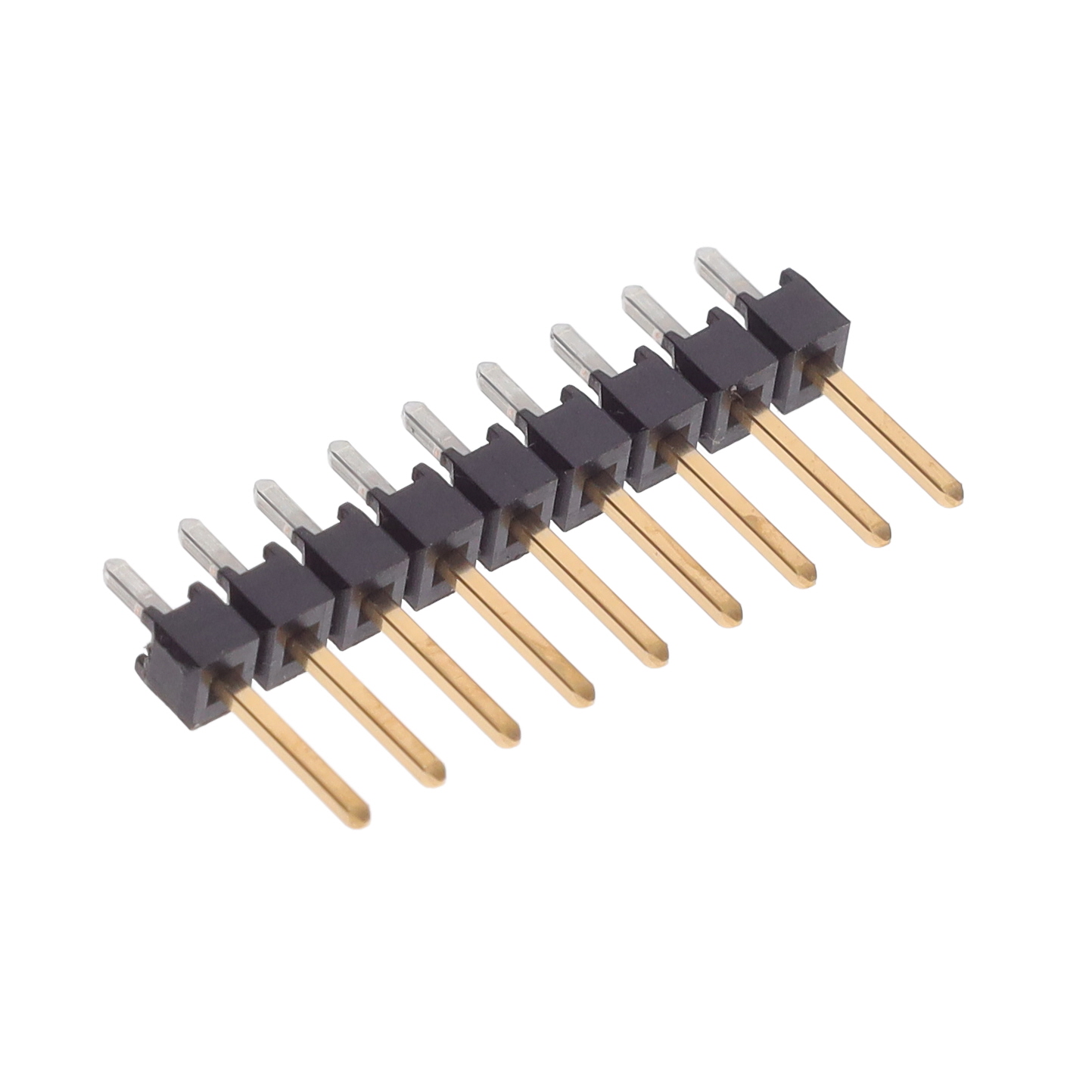

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-109-07-F-S

TSW-109-07-F-S概述


    产品简介


    本产品为一系列精密电子连接器,专为高密度、高性能应用而设计。这类连接器广泛应用于通信设备、计算机、工业自动化、汽车电子等领域。每个连接器由多个触点组成,具有可插拔的特性,使得它们易于安装和维护。这些连接器通常采用矩形或圆形设计,适用于多种板对板和线对板连接场景。

    技术参数


    以下是本产品的主要技术参数:
    | 参数 | 规格 |

    | 尺寸单位 | 英寸 |
    | 带角度精度 | 0.01(0.3度) |
    | 位置公差 | ±0.005(0.13mm) |
    | 推出力 | 最小3磅 |
    | 尾部高度公差 | ±0.005(0.13mm) |
    | 材质 | 电镀铜合金(磷青铜) |
    | 尺寸精度 | ±0.005(0.13mm) |
    | 连接器长度 | 按位置数量计算(每0.100英寸或0.200英寸) |
    | 镀层选项 | 金镀层(10μ"),轻型选择性金镀层(3μ"),普通锡铅镀层(90/10 ±5%),等等 |

    产品特点和优势


    - 高精度加工:具备高精度的位置公差,确保稳定可靠的连接性能。
    - 多样化的镀层选项:提供多种镀层材料,满足不同应用需求,如金镀层、轻型选择性金镀层和锡铅镀层。
    - 可选角度设计:提供直角和垂直角度设计,方便不同安装场景。
    - 高强度推力:最小推出力达到3磅,确保长期使用中的稳定性。
    - 广泛的应用范围:适用于多种电子设备和系统,如通信设备、计算机、工业自动化、汽车电子等。

    应用案例和使用建议


    本产品适用于多种电子设备和系统,例如:
    - 通信设备:用于高速数据传输,提升系统整体性能。
    - 计算机:提高数据处理和存储效率,增强系统的可靠性。
    - 工业自动化:连接传感器和控制器,实现高效的数据交换。
    - 汽车电子:实现车身各部分电子控制单元之间的可靠通信。
    使用建议:
    - 在安装时,需特别注意连接器的防尘和防水措施,确保连接器的长期可靠运行。
    - 定期检查连接器的工作状态,及时更换磨损或损坏的部件。
    - 在高振动环境中使用时,需要加强固定措施以防止连接器松动。

    兼容性和支持


    该产品与市场上多种电子设备兼容,支持广泛的插头和插座组合。厂商提供了全面的技术支持和售后服务,包括安装指导、故障排除和维护服务。用户可以通过官方渠道获取技术支持和配件供应。

    常见问题与解决方案


    1. 连接器出现接触不良问题
    - 解决方案:检查连接器的插入深度,确保接触良好。必要时可以重新清洁或更换连接器。
    2. 连接器在高温环境下运行不稳定
    - 解决方案:确认所选的连接器符合耐温要求。若有必要,选择更适合高温环境的型号或增加散热措施。
    3. 连接器安装后出现信号丢失现象
    - 解决方案:检查信号线是否有断开或接触不良的情况,重新焊接或更换线缆。

    总结和推荐


    总体而言,该系列连接器以其高精度、多样化镀层选项、稳定可靠的性能以及广泛的适用范围,成为市场上备受青睐的产品之一。无论是通信设备还是工业自动化系统,它都能提供卓越的连接性能。强烈推荐在高密度和高性能应用场景中使用此系列连接器。

TSW-109-07-F-S参数

参数
针脚数 9pin
触头镀层厚度 - 配接 76nm
类型 Header,Push-Pull
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接
额定电流 6.3A
防护等级 -
排数 1
长*宽*高 22.86mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

TSW-109-07-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-109-07-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-109-07-F-S TSW-109-07-F-S数据手册

TSW-109-07-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
39+ $ 0.3612 ¥ 3.0088
195+ $ 0.3354 ¥ 2.7939
390+ $ 0.3148 ¥ 2.622
库存: 2607
起订量: 167 增量: 1
交货地:
最小起订量为:39
合计: ¥ 117.34
