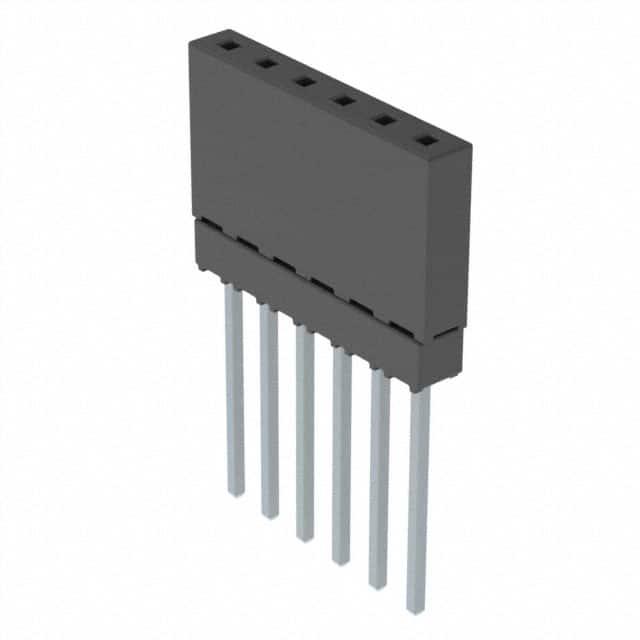

ESQ-106-14-T-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p单排排母 加高排母, ESQ系列, 直角, 通孔安装
供应商型号: 2984519
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESQ-106-14-T-S

ESQ-106-14-T-S概述


    产品简介


    ESQ系列是Samtec公司推出的一款高品质电子连接器组件,广泛应用于各类电子设备中。它具有多种规格和配置选项,以满足不同的设计需求。ESQ系列的核心特点是其出色的接触可靠性和紧凑的设计,使其适用于高速数据传输和电源分配应用。

    技术参数


    主要技术规格
    - 工作电压: 最高可达50V
    - 电流容量: 每个触点最高承载电流为2A
    - 接触电阻: ≤10mΩ
    - 绝缘电阻: ≥1000MΩ
    - 耐压强度: 500V DC(一分钟)
    电气特性
    - 接触材料: 磷青铜
    - 尾部镀层: 20µ"金在接触区域,3µ"金尾部
    - 接触镀层: 可选:20µ"金、30µ"选择性金、30µ"重型金、10µ"轻质金
    - 极化选项: 支持
    工作环境
    - 温度范围: -40°C至+125°C
    - 湿度范围: 0%至相对湿度95%

    产品特点和优势


    ESQ系列的主要优势在于其优异的机械和电气性能。它采用了先进的接触设计和高可靠性镀层,确保了长期稳定的连接效果。此外,该系列支持多种排数和位置配置,提供了高度的灵活性,能够满足不同设计的需求。ESQ系列还具备良好的抗振性,能够在严苛的环境中保持稳定工作。

    应用案例和使用建议


    应用案例
    ESQ系列连接器广泛应用于通信设备、计算机硬件、汽车电子系统等领域。例如,在通信设备中,它可以用于连接主板和扩展卡,实现高速数据传输;在汽车电子系统中,它可以用于控制单元之间的信号传输,保证系统的稳定运行。
    使用建议
    1. 安装注意事项: 在安装过程中,确保插针正确插入并避免过度弯曲,以免损坏连接器。
    2. 清洁和维护: 定期清理连接器,以防止灰尘和杂质影响接触性能。
    3. 环境适应性: 在极端环境下使用时,应注意连接器的温度和湿度限制,确保其正常工作。

    兼容性和支持


    ESQ系列连接器支持与其他电子元器件的无缝集成,包括各种类型的电路板和电缆。Samtec公司提供详尽的技术文档和支持服务,确保用户能够轻松地将ESQ系列集成到他们的设计方案中。此外,Samtec还提供定制化服务,根据客户的具体需求调整产品配置。

    常见问题与解决方案


    1. 问题: 连接器无法正确插入
    - 解决方案: 检查插针和插座是否有污垢或损伤,重新清理和检查插针与插座的匹配情况。
    2. 问题: 连接器接触不良
    - 解决方案: 清洁连接器的接触点,并确保连接器安装到位,没有松动。
    3. 问题: 插针变形
    - 解决方案: 更换受损的插针,并在安装过程中注意不要过度弯曲插针。

    总结和推荐


    总体而言,ESQ系列连接器凭借其卓越的性能和广泛的应用范围,在市场上具有很强的竞争力。其紧凑的设计、优良的电气特性和强大的耐用性使其成为电子设计工程师的理想选择。因此,我强烈推荐使用ESQ系列连接器,特别是在需要高可靠性连接的应用场合。

ESQ-106-14-T-S参数

参数
颜色 黑色
触头类型 Forked
紧固类型 推挽式
排数 1
触头端接 -
针脚数 6pin
类型 Elevated Socket,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 管装

ESQ-106-14-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-106-14-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ESQ-106-14-T-S ESQ-106-14-T-S数据手册

ESQ-106-14-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2083
108+ ¥ 5.691
504+ ¥ 5.691
1008+ ¥ 5.691
库存: 49
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.2
直接购买
加入购物车
