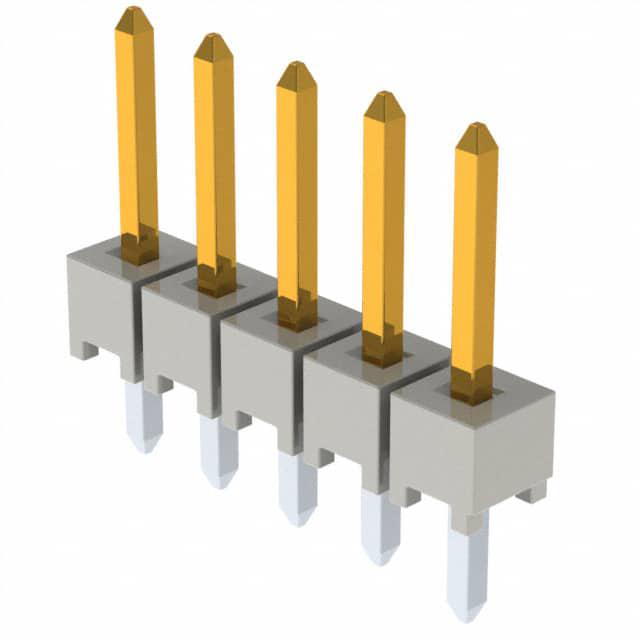

HTSW-105-07-F-S

厂牌: SAMTEC
产品描述: 5pin 2.54mm 1 Header,Push-Pull 6.3A 76nm 金 通孔安装 12.7mm(长度)*2.48mm(高度)
供应商型号: 200-HTSW10507FS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-105-07-F-S

HTSW-105-07-F-S概述


    产品简介


    HTSW系列是Samtec公司推出的一种多功能电子连接器,适用于广泛的工业和消费电子产品。该系列产品主要特点在于其紧凑的设计、高密度连接和出色的电气性能。HTSW连接器可用于各种应用场景,如通信设备、计算机网络、自动化控制系统以及医疗仪器等领域。

    技术参数


    - 产品型号:HTSW-XXX-XX-XXX-X-XX-XX-XX
    - 行数:可选单行(-S)、双行(-D)、三行(-T)或多行(-Q)
    - 每行位置数:每行最多可达50个位置(编号为-01至-50),具体视选项而定。
    - 引脚样式:详见表1,页6。
    - 极化:参见表2,某些位置可能被省略(标记为XXX)。
    - 电镀规格:多种选择,包括金镀层(如10µ"金镀层)、锡镀层(如闪金镀层)、以及混合镀层(如金镀层接触区、锡铅镀层尾部)。
    - 尾部角度:直尾(默认)、右弯角(-RA)、加长右弯角(-RE)等。
    - 终端间距:可选.100英寸(2.54mm)和.200英寸(5.08mm)。
    - 材料:绝缘体材料为LCP,具有UL-94-V-0等级,确保高温环境下稳定运行。
    - 关键尺寸:如图1所示,接触区域最小长度为0.165英寸(4.19mm)。
    - 装配操作:需严格遵循组装过程中的工艺检查要求,包括压接和切断等步骤。

    产品特点和优势


    HTSW系列连接器的显著特点是其高度灵活性和定制化能力。通过不同的配置选项,用户可以根据需求选择合适的行数、位置数、镀层和尾部角度。这些特性使其成为在多种应用场合下的理想选择。此外,HTSW系列连接器具备优秀的机械强度和可靠性,确保在长时间使用过程中保持稳定的电气连接。

    应用案例和使用建议


    HTSW系列连接器广泛应用于通信、计算机网络、工业自动化以及医疗设备等多个领域。例如,在电信基站中,HTSW系列连接器可以实现高效的数据传输;在医疗设备中,则能够确保可靠的信号传输,从而提升设备的整体性能。在使用HTSW连接器时,建议严格遵循制造商的装配指导,以确保最佳性能。同时,根据应用场景的不同,合理选择镀层类型和尾部角度对于提高连接器的耐用性和使用寿命至关重要。

    兼容性和支持


    HTSW系列连接器支持与不同类型的设备和其他组件进行兼容连接。厂商提供了详尽的技术文档和支持服务,包括安装指南、使用说明和技术支持等,确保用户能够顺利集成并有效使用该产品。对于特定的应用需求,客户还可咨询厂商获取定制化的解决方案。

    常见问题与解决方案


    - 问题1:如何正确选择合适的电镀类型?
    - 解答:选择电镀类型应根据具体应用场景及预期寿命确定。例如,在需要高导电性和耐腐蚀性的环境中,推荐使用金镀层;而对于成本敏感的应用,则可选择锡镀层。
    - 问题2:如何确保连接器的稳定装配?
    - 解答:严格按照装配手册中的步骤操作,并定期检查接触点的紧固程度,确保长期可靠连接。

    总结和推荐


    综上所述,HTSW系列连接器以其多样化的配置选项、优良的电气性能和可靠性,成为了众多应用场景下的优选产品。无论是电信设备还是医疗仪器,HTSW连接器都能提供稳定的连接和高效的性能。因此,强烈推荐对高性能连接器有需求的客户选用HTSW系列。

HTSW-105-07-F-S参数

参数
针脚数 5pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
颜色 -
触头镀层 - 配接
额定电流 6.3A
触头镀层厚度 - 配接 76nm
类型 Header,Push-Pull
长*宽*高 12.7mm(长度)*2.48mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

HTSW-105-07-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-105-07-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-105-07-F-S HTSW-105-07-F-S数据手册

HTSW-105-07-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3105 ¥ 2.6237
50+ $ 0.276 ¥ 2.3322
100+ $ 0.23 ¥ 1.9435
500+ $ 0.187 ¥ 1.5514
1000+ $ 0.1512 ¥ 1.2776
2000+ $ 0.1296 ¥ 1.0951
5000+ $ 0.1188 ¥ 1.0039
10000+ $ 0.1037 ¥ 0.8761
库存: 1345
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.62
直接购买
加入购物车
