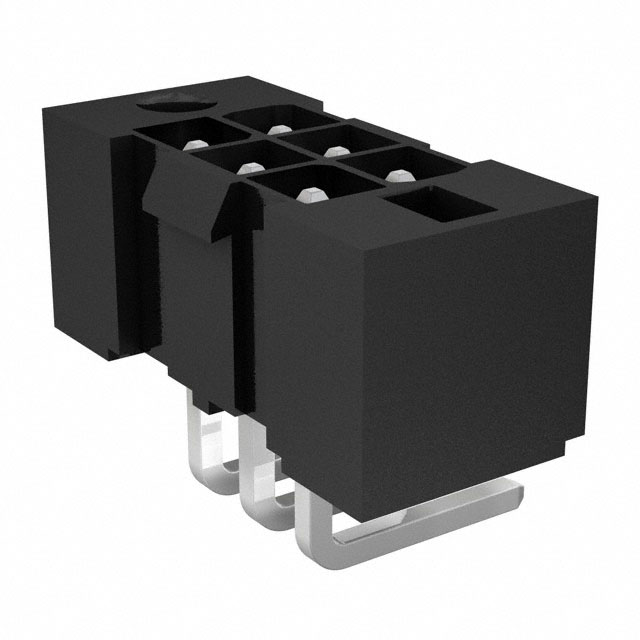

IPBT-103-H1-T-D-RA-GP

厂牌: SAMTEC
产品描述: Samtec 4.19mm间距6p双排排针, IPBT系列, 直角, 通孔安装
供应商型号: IPBT-103-H1-T-D-RA-GP-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPBT-103-H1-T-D-RA-GP

IPBT-103-H1-T-D-RA-GP概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了由Samtec公司生产的IPBT系列双排终端装配件。这些组件广泛应用于高功率电路设计中,尤其是在需要高可靠性和稳定性的地方。产品型号如IPBT-08-D、IPBT-08-D-GP等。这些终端装配件可以提供表面贴装(SMT)和通孔(THRU HOLE)两种安装方式,满足不同应用场景的需求。

    技术参数


    - 接触材料: 高铜合金。
    - 绝缘材料: LCP UL 94 VO(黑色)。
    - 镀层选项:
    - 哑光锡接触及尾部 (-T, -TM)
    - 10μ"金接触面及锡尾部 (-L)
    - 30μ"金接触面及锡尾部 (-S)
    - 插针数量: 每行最多15个插针。
    - 插针间距: 4.19mm。
    - 插针高度: 4.38mm。
    - 最大位移: ±0.008mm(双向)。
    - 适用功率: 支持高功率应用,可选配不同的插针长度(.670", .748", .787", .984"堆叠)。
    - 包装方式: 每包24个,可选管装或托盘装。
    - 工作温度范围: -40°C至+85°C。
    - 存储温度范围: -55°C至+125°C。

    产品特点和优势


    - 高可靠性: 高铜合金接触材料保证长期使用下的稳定性能。
    - 多功能性: 可根据需求选择表面贴装或通孔安装方式,支持不同的镀层选项。
    - 高功率处理能力: 特别适用于高功率电路,且有多种堆叠长度可选。
    - 环境适应性: 宽泛的工作和存储温度范围确保在恶劣环境下的稳定运行。
    - 易于集成: 标准化的设计使得产品易于集成到现有系统中,减少设计复杂度。

    应用案例和使用建议


    IPBT系列产品广泛应用于通信设备、工业自动化、汽车电子等领域。例如,在高速通信设备中,该系列产品常用于电源分配系统,以确保高电流的安全传输。此外,在工业控制系统中,这些终端装配件也用于信号接口部分,保证系统的可靠运行。
    - 使用建议:
    - 在选择合适的插针长度时,应考虑具体的应用需求,如空间限制、安装方式等。
    - 在进行安装前,确保检查所有的插针位置正确无误。
    - 考虑使用表面贴装方式以提高装配效率和可靠性。
    - 对于关键应用,建议采用具有更高镀层厚度(如30μ"金)的版本,以增加耐久性。

    兼容性和支持


    IPBT系列产品可以与标准插座配合使用,如TP-25、TP-28等。Samtec公司提供全面的技术支持和售后服务,包括详细的安装指南、故障排除手册以及在线技术支持平台。对于集成商和最终用户,公司还提供了培训课程和定制化的解决方案支持。

    常见问题与解决方案


    - 问题1: 插针无法正确对齐。
    - 解决方案: 确保使用正确的工具和安装流程,如有必要,重新检查并调整插针位置。
    - 问题2: 镀层剥落。
    - 解决方案: 检查安装过程是否符合规范,避免使用不适当的焊接工具和方法。
    - 问题3: 插针断裂。
    - 解决方案: 确保插针没有受到过大的机械应力,尽量避免在安装过程中过度弯曲或碰撞。

    总结和推荐


    总体而言,IPBT系列双排终端装配件凭借其高可靠性、多功能性和广泛的适用范围,在高功率电路设计中展现出显著的优势。对于寻求高质量连接解决方案的应用开发者来说,该系列产品无疑是一个值得推荐的选择。通过选用适合的型号和严格遵循安装指导,可以确保这些部件在实际应用中的稳定性和性能表现。

IPBT-103-H1-T-D-RA-GP参数

参数
颜色 -
防护等级 -
触头镀层 - 配接
类型 Header,Locking Ramp
间距-配接 4.2mm
触头镀层厚度 - 配接 -
排数 2
针脚数 6pin
额定电流 10.3A
安装方式 通孔安装
零件状态 在售
包装方式 散装

IPBT-103-H1-T-D-RA-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPBT-103-H1-T-D-RA-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPBT-103-H1-T-D-RA-GP IPBT-103-H1-T-D-RA-GP数据手册

IPBT-103-H1-T-D-RA-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5048 ¥ 29.3308
50+ $ 2.86 ¥ 23.9346
500+ $ 2.1528 ¥ 18.0162
1000+ $ 1.6952 ¥ 14.1868
2000+ $ 1.5496 ¥ 12.9683
5000+ $ 1.4799 ¥ 12.3851
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.33
直接购买
加入购物车
