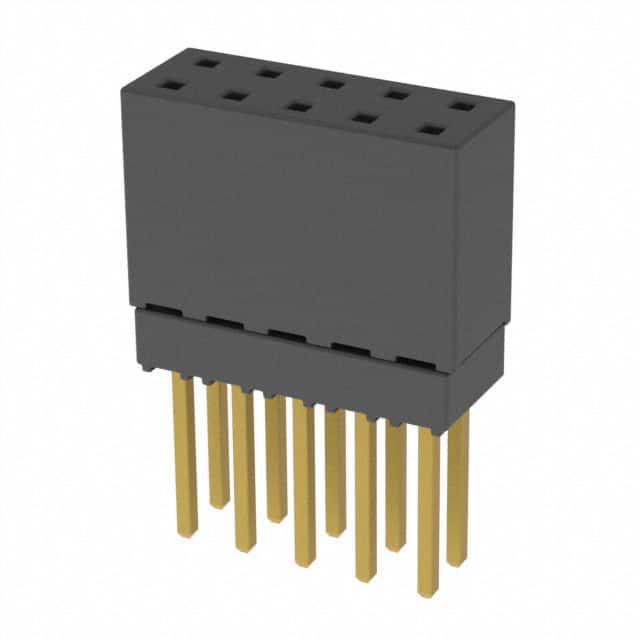

ESQ-105-13-G-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p双排排母 加高排母, ESQ系列, 直角, 通孔安装
供应商型号: SR-ESQ-105-13-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESQ-105-13-G-D

ESQ-105-13-G-D概述


    产品简介


    ESQ-1XX系列是一款专为高性能电子应用设计的连接器系统,主要用于各种工业控制、通信设备、计算机及消费电子等领域。其特点在于采用低插入力设计,可显著降低接触电阻,提升整体系统的稳定性和可靠性。

    技术参数


    - 材料: 绝缘材料为LCP(液晶聚合物),符合UL 94 V0防火标准;接触部分采用磷青铜。
    - 颜色: 黑色。
    - 尺寸: 插针直径0.01英寸(0.25毫米);接触点公差±0.01英寸(0.25毫米)。
    - 电气特性: 最大偏移量2°(允许方向偏移),最大载荷接触压力为0.18磅(4.57牛顿)。
    - 环境条件: 工作温度范围:-40°C至+85°C;储存温度范围:-55°C至+125°C。
    - 包装规格: 根据Samtec公司的包装效率标准(SPES)进行包装。

    产品特点和优势


    1. 低插入力: 减少连接时的物理应力,提高插拔寿命。
    2. 高强度接触: 磷青铜材料确保高接触可靠性和稳定性。
    3. 宽温度适应性: 能够在极端环境下稳定工作,适用范围广泛。
    4. 标准化设计: 采用行业通用的尺寸和规格,易于集成到不同系统中。

    应用案例和使用建议


    应用案例:
    - 在数据中心服务器机柜中,用于高密度背板连接。
    - 在汽车电子系统中,作为信号传输接口。
    使用建议:
    - 在组装过程中,注意保持插针对齐,避免弯折或损坏。
    - 定期检查连接状态,特别是高温环境下使用时,确保接触良好。

    兼容性和支持


    - 与Samtec公司其他产品如C-60-X-X、SSW-XX-T等具有良好的兼容性。
    - Samtec提供全面的技术支持和售后服务,包括安装指导、故障排除等。

    常见问题与解决方案


    - 问题1: 插针容易变形。
    - 解决方案: 在安装过程中轻柔操作,避免过度施力。
    - 问题2: 接触不良。
    - 解决方案: 检查并清洁接触面,确保无尘垢或其他杂质干扰。

    总结和推荐


    ESQ-1XX系列连接器以其高性能、可靠性和广泛的适用性,在众多应用场景中表现出色。它不仅能够满足大多数工业级电子设备的需求,还具备出色的抗环境干扰能力。因此,我强烈推荐使用该系列产品。

ESQ-105-13-G-D参数

参数
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Forked
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
长*宽*高 13mm(长度)*4.95mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ESQ-105-13-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-105-13-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ESQ-105-13-G-D ESQ-105-13-G-D数据手册

ESQ-105-13-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.7625 ¥ 23.5641
500+ $ 2.3375 ¥ 19.9389
1000+ $ 2.075 ¥ 17.6998
2000+ $ 1.8375 ¥ 15.6739
5000+ $ 1.5 ¥ 12.795
库存: 1033
起订量: 111 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2356.41
直接购买
加入购物车
