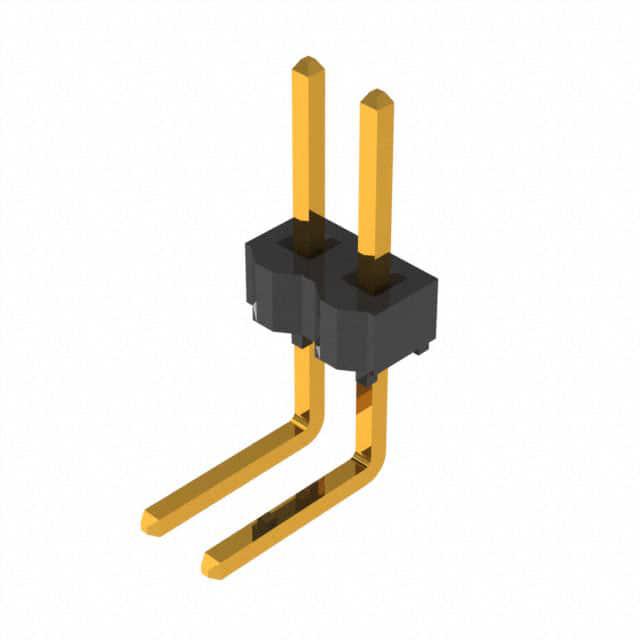

TSW-102-09-G-S-RE

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 2pin 推挽式 Male Pin 黑色 通孔安装 5.08mm(长度)*12.76mm(高度)
供应商型号: 200-TSW10209GSRE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSW-102-09-G-S-RE

TSW-102-09-G-S-RE概述


    产品简介


    HTSW及TSW系列电子连接器
    HTSW及TSW系列是Samtec公司推出的高性能电子连接器产品,主要用于电路板到电缆之间的高效连接。这些连接器适用于多种应用场景,包括工业控制、通讯设备、医疗设备、自动化系统等领域。HTSW和TSW连接器具有卓越的机械稳定性和电气性能,能够承受恶劣的工作环境,保证长期可靠的运行。

    技术参数


    - 中心间距:
    - 直列版本:0.100英寸(2.54毫米)和0.200英寸(5.08毫米)
    - 针数范围:
    - 1至50针
    - 绝缘材料:
    - TSW:黑色玻璃填充聚酯
    - HTSW:天然液晶聚合物
    - 终端材料:
    - 磷青铜,镀金(Au)或锡(Sn)覆50微英寸镍(Ni)
    - 操作温度范围:
    - 金镀层:-55°C 至 +125°C
    - 锡镀层:-55°C 至 +105°C
    - 电压等级:
    - 配合SSW:550VAC
    - 配合BCS或ESQ:500VAC
    - 配合BCS或SSM -RA/-RE:450VAC
    - 配合CES:400VAC
    - 电流等级(每针):
    - 配合ESW, SSW, SLW, SSQ, SSM, BCS, SNT:5.2A, 5.7A, 5.2A, 6.3A, 5.2A, 4.6A, 4.3A
    - 通过认证:符合RoHS标准
    - 焊接方式:
    - HTSW:支持无铅焊接
    - TSW:仅支持波峰焊

    产品特点和优势


    HTSW和TSW连接器的独特功能和优势如下:
    - 高可靠性:能够在极端环境下保持稳定的电气连接,尤其适合工业控制、通讯和医疗设备。
    - 广泛的应用:可用于各类高低端应用,如消费电子、汽车电子、医疗仪器等。
    - 设计灵活性:提供直角和直插两种版本,多种针距选择,满足不同应用需求。
    - 环保材料:采用符合RoHS标准的材料制造,降低环境污染风险。
    - 长寿命:金镀层和锡镀层提供不同的耐久性选择,确保长期可靠运行。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:在复杂的工业环境中,HTSW连接器用于控制板与传感器之间的连接,确保系统的可靠运行。
    2. 医疗设备:TSW连接器用于医疗仪器,为高精度测量提供稳定连接。
    3. 通讯设备:用于连接路由器、交换机等设备的电源供应和信号传输。
    使用建议
    1. 正确选择型号:根据具体应用选择合适的针距、针数和镀层类型,以确保最佳性能。
    2. 注意环境因素:考虑工作温度、湿度等因素,确保连接器的正常运行。
    3. 正确安装:遵循安装指南,确保正确的焊接方式,避免接触不良。

    兼容性和支持


    HTSW和TSW连接器与多种连接器兼容,包括:
    - 板端:SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW
    - 线端:IDSD, IDSS
    Samtec公司提供全面的技术支持,包括产品选型指导、安装培训和售后服务。

    常见问题与解决方案


    1. 问题:连接器出现接触不良现象。
    解决方案:检查焊接质量,确保连接器正确插入并锁定。
    2. 问题:连接器表面出现腐蚀。
    解决方案:更换镀金版本,或者定期清洁和维护。
    3. 问题:插拔时感觉异常困难。
    解决方案:检查连接器的锁定机制是否完好,必要时更换连接器。

    总结和推荐


    HTSW和TSW系列连接器凭借其高可靠性、广泛的适用范围和良好的环境适应性,成为电子设备中的理想选择。在工业控制、通讯设备和医疗设备等关键应用中,HTSW和TSW连接器表现出色。强烈推荐HTSW和TSW系列连接器给需要高度稳定和可靠连接的用户。

TSW-102-09-G-S-RE参数

参数
触头端接 -
针脚数 2pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
长*宽*高 5.08mm(长度)*12.76mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
