FLE-114-01-G-DV-P-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2 28pin 推挽式 Female Socket 黑色 SMD,P=1.27mm 贴片安装 17.89mm(长度)*4.6mm(高度)
供应商型号: UA-FLE-114-01-G-DV-P-TR
供应商: 海外现货
标准整包数: 1

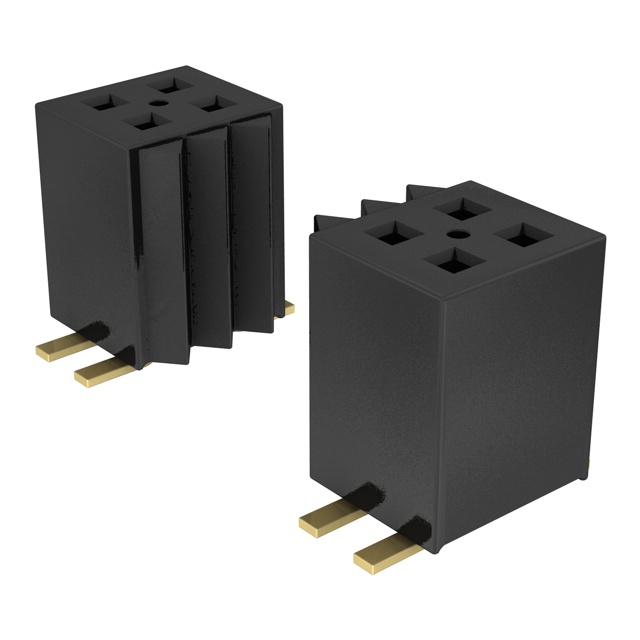

SAMTEC 矩形连接器 - 外壳 FLE-114-01-G-DV-P-TR

FLE-114-01-G-DV-P-TR概述


    产品简介


    FLE-1XX-XX-XX-DV-X 是一款由Samtec公司生产的双排引脚电子元器件。它适用于多种电子应用领域,如消费电子、工业自动化、通信设备等。该产品通过表面贴装技术(SMT)进行安装,具有高密度的引脚排列和可靠的连接性能。

    技术参数


    | 参数 | 规格 |

    | 引脚数量 | 从2个到75个(每行) |
    | 引脚间距 | 0.050英寸 [1.27毫米] |
    | 铅风格 | 表面贴装 |
    | 镀层选项 | -G:接触区镀10微英寸金,尾部镀3微英寸金
    -H:接触区镀30微英寸金,尾部镀3微英寸金
    -GF:整个接触区镀3微英寸金 |
    | 最大摆动范围 | ±0.010英寸 [0.254毫米] |
    | 焊接强度 | ≥0.5磅 |
    | 尺寸公差 | 0.01英寸 [0.25毫米] |
    | 公差角度 | ±3度 |

    产品特点和优势


    FLE-1XX-XX-XX-DV-X 的关键特点是其双垂直引脚设计(Double Vertical),提供了更高的空间利用率和更好的稳定性。其独特的镀层选项(如10微英寸金在接触区,3微英寸金在尾部)确保了良好的电连接和可靠性。此外,该产品通过SMT安装方式,简化了生产流程,提高了生产效率。

    应用案例和使用建议


    应用案例
    该产品常用于需要高密度连接的应用场景,例如计算机主板、网络设备和电信基础设施。例如,在计算机主板上,这种高密度的引脚设计可以实现更多接口功能,而不会增加主板的物理尺寸。
    使用建议
    - 在组装过程中,确保焊接温度和时间符合规范,以避免虚焊或过度焊接。
    - 使用适当的夹具来固定引脚位置,确保公差角度不超过±3度。
    - 在使用过程中,定期检查焊接点,确保焊接质量和连接可靠性。

    兼容性和支持


    FLE-1XX-XX-XX-DV-X 可与标准SMT工艺和设备兼容。Samtec公司提供详尽的技术支持和售后服务,包括安装指南、故障排除手册和技术咨询。

    常见问题与解决方案


    1. 问题:焊接后出现虚焊现象
    - 解决方法:调整焊接温度和时间,使用合适的助焊剂和焊料,确保引脚位置固定不动。
    2. 问题:引脚变形或损坏
    - 解决方法:在组装前检查引脚是否有任何损伤或变形,使用适当的夹具固定引脚位置。
    3. 问题:焊接不牢固
    - 解决方法:重新焊接并确保焊接点均匀且牢固,遵循焊接规范。

    总结和推荐


    FLE-1XX-XX-XX-DV-X是一款高性能的双排引脚电子元器件,具有高密度引脚设计和优良的电气性能。其独特的镀层选项和稳定的机械结构使其在各种应用中表现出色。如果您正在寻找一款可靠且高效的电子元器件,FLE-1XX-XX-XX-DV-X将是您的理想选择。强烈推荐在高密度连接需求的项目中使用此产品。

FLE-114-01-G-DV-P-TR参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 28pin
类型 Push-Pull,Receptacle
颜色 黑色
长*宽*高 17.89mm(长度)*4.6mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FLE-114-01-G-DV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FLE-114-01-G-DV-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FLE-114-01-G-DV-P-TR FLE-114-01-G-DV-P-TR数据手册
