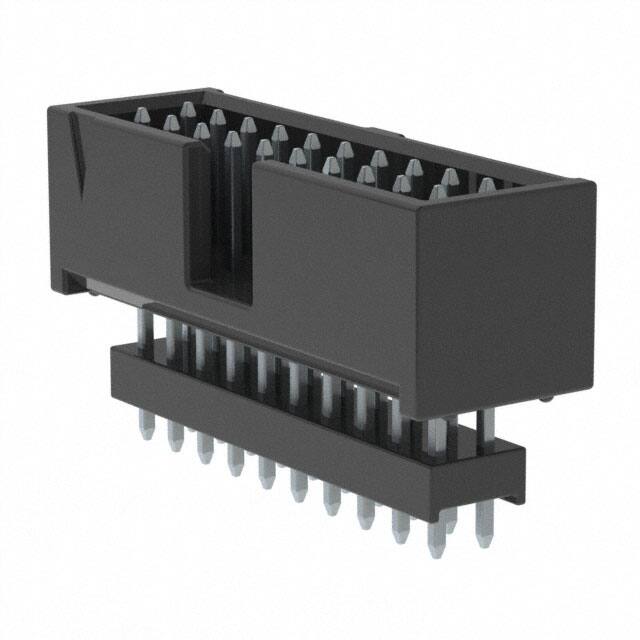

ZSS-110-01-T-D-515

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2 20pin Male Pin 通孔安装
供应商型号: Q-ZSS-110-01-T-D-515
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ZSS-110-01-T-D-515

ZSS-110-01-T-D-515概述


    产品简介


    ZSS系列连接器
    ZSS系列连接器是具有出色电气性能和广泛适用性的电子元器件,适用于各种高密度布线需求的应用场景。这些连接器采用独特的结构设计,能够在极端环境下提供稳定可靠的连接。ZSS系列连接器主要包括直插式(Through-Hole)和表面贴装式(Surface Mount)两种安装方式,支持多种引脚数配置,适应不同的应用场景。
    TSS和HTSS系列
    TSS系列和HTSS系列是ZSS系列的子集,分别适用于普通环境和高温环境。TSS系列采用黑玻璃填充聚酯绝缘材料,而HTSS系列则采用自然色PCT(Polybutylene Terephthalate)材料。两者均具备出色的绝缘电阻和耐燃性能,适合各种严苛条件下的应用。

    技术参数


    - 引脚间距: 2.54mm (0.100")
    - 接触件材料: 磷青铜镀金(Au)或镀锡(Sn)
    - 操作温度范围:
    - 金镀层: -55°C 到 +125°C
    - 锡镀层: -55°C 到 +105°C
    - 绝缘电阻: ≥5000 MΩ
    - 耐电压: 1000 VRMS
    - 阻燃等级: UL 94V-0
    - 环保标准: RoHS符合

    产品特点和优势


    1. 卓越的电气性能: ZSS系列连接器具备优异的电气特性,能够确保信号传输的稳定性和可靠性。
    2. 广泛的温度适应性: 通过选用不同镀层材料,能够满足不同温度环境下的应用需求。
    3. 机械稳定性: 设计上采用了增强机械稳定性的方案,确保长期使用的可靠性。
    4. 广泛的兼容性: 支持多种引脚配置,便于集成到不同类型的电路板设计中。

    应用案例和使用建议


    应用场景
    - 通信设备: 高速数据传输的背板连接。
    - 工业控制: 复杂工业环境中稳定的信号传输。
    - 汽车电子: 车载电子系统的可靠连接。
    使用建议
    1. 机械稳定性加强: 在高温环境下使用时,建议使用机械板支撑以增加连接器的稳定性。
    2. 选择合适的镀层: 根据具体工作温度选择金或锡镀层,以确保连接器的最佳性能。

    兼容性和支持


    ZSS系列连接器可以与以下系列产品配套使用:
    - SSW, SSQ, ESW, ESQ, SSM, BCS
    制造商提供了丰富的技术支持,可以通过联系技术支持邮箱ipg@samtec.com获取更多帮助。

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决办法: 检查引脚是否正确插入,确认镀层无损伤。
    2. 问题: 长期使用后接触电阻增大。
    - 解决办法: 定期清洁连接器,确保良好的接触状态。

    总结和推荐


    综上所述,ZSS系列连接器凭借其优异的电气性能、广泛的温度适应性和高可靠性,使其成为许多高要求应用场景的理想选择。推荐在需要高性能连接器的场合优先考虑使用ZSS系列连接器。

ZSS-110-01-T-D-515参数

参数
针脚数 20pin
类型 Elevated,Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
安装方式 通孔安装
零件状态 在售
包装方式 散装
