首页  >  产品百科  >  HLE-120-02-G-DV-A-P-TR

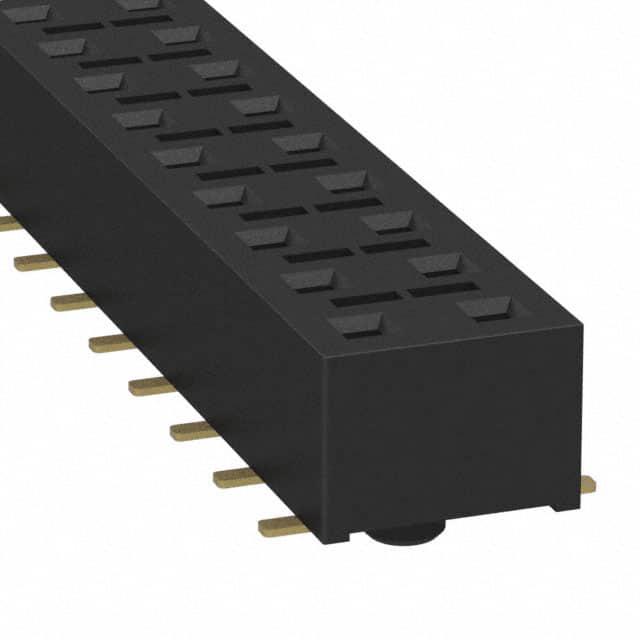

HLE-120-02-G-DV-A-P-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2 40pin 推挽式 Female Socket 黑色 SMD,P=2.54mm 贴片安装 50.8mm(长度)*6.6mm(高度)
供应商型号: UA-HLE-120-02-G-DV-A-P-TR
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HLE-120-02-G-DV-A-P-TR

HLE-120-02-G-DV-A-P-TR概述

    # HLE系列电子元器件技术手册

    产品简介


    HLE系列(高密度连接器系列)是一种用于电路板之间高速数据传输的电子元器件。该系列连接器设计适用于多种不同的应用领域,包括通信、工业自动化、计算机外围设备等。HLE系列因其小巧紧凑的设计和卓越的性能而受到广泛应用。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    | 参数 | 值 |

    | 插针数(每行) | 02至50 |
    | 插针间距 | 2.54 mm (.100") |
    | 接触材料 | BeCu |
    | 镀层选项 | Au 或 Sn过50 µ" (1.27 µm) Ni |
    | 电流承载能力(每针) | 4.1 A(双针供电) |
    | 电压等级 | 400 VAC |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 插入深度 | 1.78 mm (.070") 至 3.43 mm (.135"), 通过式, 或最小2.59 mm (.102") 加上PCB厚度(底进线)|
    | 罗氏合规性 | 是 |

    产品特点和优势


    1. 紧凑设计:HLE系列连接器具有非常小的占位面积,能够满足高密度安装的需求。
    2. 高可靠性:采用铍铜作为接触材料,并且镀层提供了良好的电气连接稳定性。
    3. 宽工作温度范围:-55 °C 至 +125 °C的工作温度范围确保其能够在极端环境下稳定工作。
    4. 低成本:HLE系列在提供高性能的同时,也考虑到了成本效益,使得其成为一种经济高效的解决方案。

    应用案例和使用建议


    应用案例
    HLE系列连接器广泛应用于高速数据传输场景,如服务器、路由器、交换机等领域。在这些应用中,HLE系列连接器以其高可靠性和紧凑设计确保了信号传输的稳定性和高效性。
    使用建议
    - 正确的PCB布局:参照手册提供的推荐PCB布局,确保连接器正确安装并保证最佳电气性能。
    - 合理的连接器选择:根据实际需求选择合适的插针数和尾部选项,例如选择通过式还是底进式。
    - 适当的安装方法:手动放置连接器时需特别小心,确保插针准确无误地插入PCB孔中。

    兼容性和支持


    HLE系列连接器与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等多种连接器兼容。制造商提供技术支持和服务,确保用户能够正确安装和使用该系列产品。

    常见问题与解决方案


    1. 连接器安装不稳:检查PCB布局和连接器插针是否对齐,确保正确的插针数和位置。
    2. 信号传输不稳定:确认电源和接地线路正确连接,并检查连接器接触点是否干净。
    3. 焊接不良:建议使用带有适当厚度的焊锡膏进行焊接,以确保良好的焊接效果。

    总结和推荐


    HLE系列连接器凭借其紧凑设计、高可靠性、宽工作温度范围以及良好的性价比,在市场上具备显著的竞争优势。推荐使用HLE系列连接器,特别是对于需要高密度连接器的应用场景。同时,用户应该遵循手册中的指导进行正确安装和维护,以充分发挥其性能优势。

HLE-120-02-G-DV-A-P-TR参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 40pin
类型 Push-Pull,Receptacle
长*宽*高 50.8mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HLE-120-02-G-DV-A-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-120-02-G-DV-A-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HLE-120-02-G-DV-A-P-TR HLE-120-02-G-DV-A-P-TR数据手册

HLE-120-02-G-DV-A-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
