首页  >  产品百科  >  TMM-107-06-L-D-SM

TMM-107-06-L-D-SM

厂牌: SAMTEC
产品描述: Header,Push-Pull 2mm 2 14pin 3.2A 250nm 金 黑色 贴片安装 14mm(长度)*7.06mm(高度)
供应商型号: 200-TMM10706LDSM
供应商: Mouser
标准整包数: 1

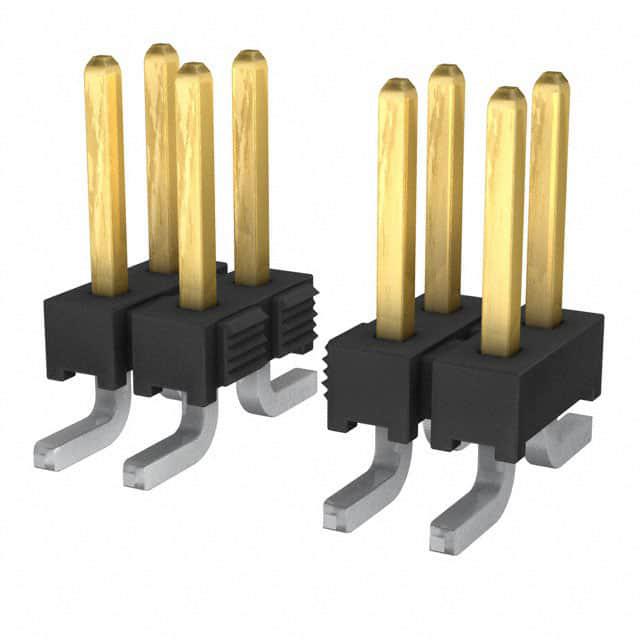

SAMTEC 矩形连接器 - 针座 - 公插针 TMM-107-06-L-D-SM

TMM-107-06-L-D-SM概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍的是Samtec公司的TMM系列低轮廓表面贴装头(Low-Profile SMT Header)。该系列产品主要包括TMM–110–01–S–D–SM、TMM–112–01–F–S–SM和TMM–130–05–L–S–SM三种型号。这些低轮廓表面贴装头广泛应用于电路板设计、线缆连接等领域,能够提供高密度和高性能的互连解决方案。

    2. 技术参数


    | 参数 | 描述 |

    | 接触间距 | 2.00 mm (.0787") |
    | 高度 | 2.77 mm (.109") |
    | 引脚数量 | 单排:02至40;双排:01至20 |
    | 极化位置 | 可选极化位置(至少5个位置) |
    | 极化方式 | 单行(-S);双行(-D) |
    | 基座材料 | 黑色液晶聚合物 |
    | 接触端子材料 | 磷青铜 |
    | 电镀类型 | Sn或Au(50 µ"镍基底) |
    | 电流承载能力 | 每针3.2A(两个针导通) |
    | 工作温度范围 | Sn镀层:-55 °C至+105 °C;Au镀层:-55 °C至+125 °C |
    | 电压等级 | 配套SQW时:281VAC;配套SQT时:250VAC |
    | RoHS符合性 | 是 |
    | 表面贴装可焊性 | 是 |

    3. 产品特点和优势


    - 高密度设计:每排引脚数量可达40个,满足高密度连接需求。
    - 多样化极化选择:可选多种极化位置,增强插拔便利性。
    - 高温耐受性:可在-55°C到+125°C范围内正常工作,适应极端环境。
    - 快速连接:采用2mm间距设计,实现快速高效的连接。
    - 长寿命:采用30 µ"金镀层,延长使用寿命并提高可靠性。

    4. 应用案例和使用建议


    这些低轮廓表面贴装头广泛应用于工业自动化、电信设备、医疗仪器和军事系统等领域。例如,在工业自动化中,这些连接器可用于高速信号传输,确保系统的可靠运行。使用时,应确保引脚对齐准确,避免过度弯曲导致损坏。

    5. 兼容性和支持


    - 兼容性:TMM系列连接器可以与CLT、SQT、SQW、ESQT、TLE、SMM、MMS等多种电缆适配器兼容。
    - 支持:制造商提供全面的技术支持和售后服务,包括设计咨询、样品试用和定制服务。用户可以通过官方网站获取详细的产品信息和技术文档。

    6. 常见问题与解决方案


    - 问题1:引脚焊接不良。
    - 解决方案:确保使用合适的焊接工艺和适当的焊锡温度。

    - 问题2:接触电阻异常。
    - 解决方案:检查引脚是否有氧化或污染,必要时进行清洁处理。
    - 问题3:连接器安装不稳定。
    - 解决方案:确认安装过程中的压接力度和位置是否正确。

    7. 总结和推荐


    综上所述,TMM系列低轮廓表面贴装头凭借其高密度、高可靠性、广泛的应用范围及良好的兼容性,成为市场上备受推崇的连接解决方案之一。特别是在需要高密度、高可靠性的应用场景下,这些连接器无疑具有显著的优势。因此,我们强烈推荐此系列产品用于各种电路板设计和线缆连接项目。

TMM-107-06-L-D-SM参数

参数
类型 Header,Push-Pull
防护等级 -
额定电流 3.2A
颜色 黑色
间距-配接 2mm
针脚数 14pin
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
排数 2
长*宽*高 14mm(长度)*7.06mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

TMM-107-06-L-D-SM厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TMM-107-06-L-D-SM数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TMM-107-06-L-D-SM TMM-107-06-L-D-SM数据手册

TMM-107-06-L-D-SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2655 ¥ 19.1435
82+ $ 1.836 ¥ 15.5142
533+ $ 1.3284 ¥ 11.225
1025+ $ 1.0584 ¥ 8.9435
2009+ $ 0.8505 ¥ 7.1867
5002+ $ 0.651 ¥ 5.501
10004+ $ 0.4515 ¥ 3.8152
库存: 139
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.14
