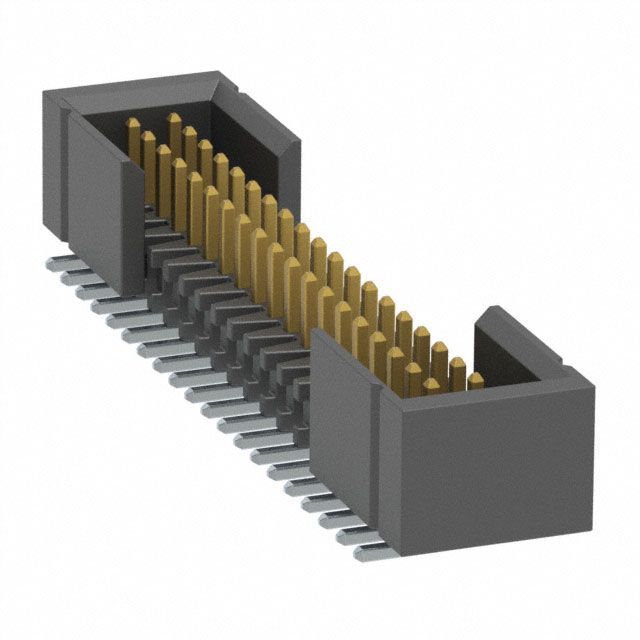

FTMH-120-03-F-DV-ES

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.0mm间距40p双排排针 板对板连接器, FTMH系列, 直角, 表面
供应商型号: 200-FTMH12003FDVES
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 FTMH-120-03-F-DV-ES

FTMH-120-03-F-DV-ES概述


    产品简介


    该电子元器件为双排垂直表面贴装(Double Row Vertical Surface Mount, SMT)终端排针,适用于多种高密度连接需求的应用场合。主要功能在于提供稳固可靠的电路连接解决方案,特别是在微型化电子产品设计中展现其独特优势。这类产品广泛应用于通信设备、计算机硬件、工业自动化系统、汽车电子等领域。

    技术参数


    - 引脚间距:0.03937英寸(1.0000毫米)
    - 每行引脚数:2至50个(最高可达75个,取决于制造方)
    - 材料:绝缘体采用黑色LCP材料,达到UL-94-V-0阻燃等级;端子采用磷青铜材料
    - 镀层选项:包括轻型选择性金、3微米闪金色、重型金镀层等不同选项
    - 包装方式:管装或卷带(根据订购数量和型号而定)
    - 特殊选项:包括对接插头、锁紧卡扣、定位销等,可根据需要选择

    产品特点和优势


    1. 高可靠性:采用磷青铜端子材料,确保长时间稳定工作,具备优良的导电性和机械强度。
    2. 高密度连接:独特的双排垂直设计,实现更高的连接密度,特别适合空间受限的设计。
    3. 多功能性:可选配多种辅助功能如锁紧卡扣、定位销等,满足不同应用场景需求。
    4. 良好的兼容性:可与其他标准连接器配套使用,适用于多种电路板设计。

    应用案例和使用建议


    此类终端排针广泛用于高密度连接场景,例如PCB板间的连接、计算机主板内部组件连接等。建议在使用时注意以下几点:
    - 在设计电路时应充分考虑实际安装环境对产品性能的影响。
    - 考虑到插入力较大,选用带锁紧卡扣的型号时,建议手动装配而非自动放置。
    - 依据具体应用需求,选择合适的镀层以保证最佳的电气性能和耐久性。

    兼容性和支持


    该产品具有良好的兼容性,能够与市面上主流的标准连接器相匹配。制造商提供全面的技术支持,包括详细的技术文档、样品测试及定制化服务。同时,购买者还可以享受其提供的售后服务和技术咨询,以确保产品顺利应用并发挥最大效能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 推荐使用自动放置功能或手动装配 |
    | 端子接触不良 | 检查端子镀层是否完好,必要时更换端子 |
    | 导电性能下降 | 定期检查连接状态,必要时重新清洁连接部位 |

    总结和推荐


    总体来看,这款双排垂直表面贴装终端排针凭借其高可靠性、高密度连接能力和广泛的适用性,在众多应用场景中表现优异。建议在高密度连接需求的电路设计中优先考虑。对于那些寻求高性能连接解决方案的工程师而言,这款产品无疑是最佳选择之一。

FTMH-120-03-F-DV-ES参数

参数
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 40pin
类型 Header,Push-Pull
颜色 黑色
长*宽*高 21.57mm(长度)*5.21mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
