TSW-110-15-F-S

厂牌: SAMTEC

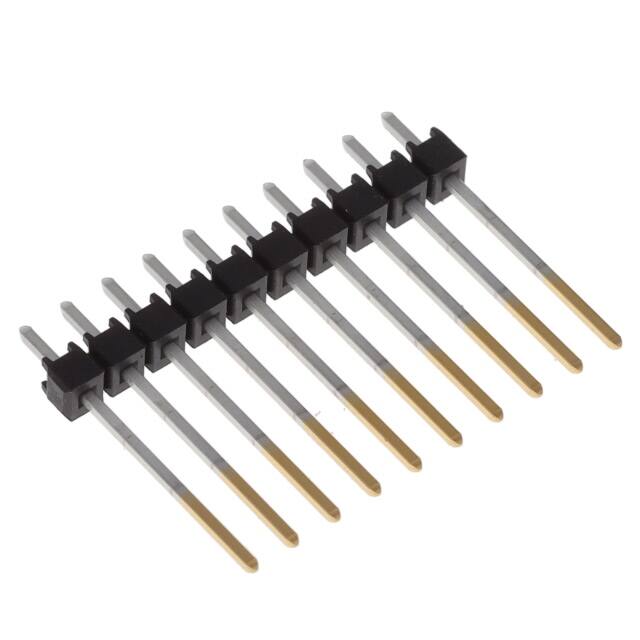

产品描述: Samtec 2.54mm间距10p单排排针, TSW系列
供应商型号: 200-TSW11015FS
供应商: Mouser
标准整包数: 1

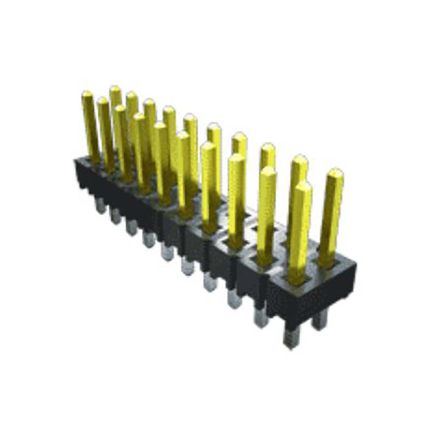

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-110-15-F-S

TSW-110-15-F-S概述


    产品简介




    HTSW系列和TSW系列是Samtec公司设计的高性能电子连接器,适用于各种工业应用和设备中。HTSW系列特别适合于高温环境下运行,而TSW系列则适用于普通工作温度范围。这些连接器通过标准2.54mm(0.100英寸)的中心间距提供高可靠性电连接,且具有多种配置选项以满足不同的应用需求。


    技术参数




    - 工作温度范围:HTSW系列为-55°C至+125°C(金镀层),TSW系列为-55°C至+105°C(锡镀层)。
    - 电压额定值:HTSW系列在与SSW配合使用时为550VAC,在与BCS或ESQ配合使用时为500VAC,在与CES配合使用时为400VAC。
    - 电流额定值:每个引脚的最大电流为5.2A至6.3A,具体取决于配合使用的型号。
    - 绝缘材料:TSW采用黑色玻璃填充聚酯材料,HTSW则采用天然液态结晶聚合物材料。
    - 终端材料:磷青铜,镀金或锡镀镍层。


    产品特点和优势




    HTSW和TSW系列连接器的优势在于其广泛的适用性和高可靠性。HTSW系列尤其适用于高温环境下的应用,能够在极端温度下保持稳定的工作状态。此外,这些连接器通过提供不同行数(单行、双行、三行)、直角和直针版本等多种选择,进一步提高了其在复杂电路设计中的灵活性和适应性。


    应用案例和使用建议




    HTSW和TSW系列连接器广泛应用于通信、医疗设备、工业自动化等多个领域。例如,在工业控制系统中,HTSW连接器可以用于连接控制面板和传感器,确保信号传输的可靠性和稳定性。对于医疗设备,TSW连接器由于其良好的电气性能和环境适应性,非常适合于各种精密仪器的连接。

    使用建议:
    - 在高温环境中使用HTSW系列时,应注意周围温度变化对连接器性能的影响。
    - 对于需要高频率插拔的应用,建议选用带有锁紧结构的型号,以增强连接的稳固性。
    - 使用前务必根据手册提供的指导正确安装和配线,以避免因安装不当导致的故障。


    兼容性和支持




    HTSW和TSW系列连接器具有广泛的兼容性,可与多种板端和电缆端连接器配合使用。具体来说,它们可以与SSW、ESQ、BCS、IDSD等系列进行配对。Samtec公司提供了详尽的技术支持和售后服务,用户可以通过其官方网站获取最新的设计文档和技术更新。


    常见问题与解决方案




    1. 问题:连接器接触不良。
    - 解决方案:检查接触表面是否清洁无损,必要时重新装配连接器。

    2. 问题:连接器过热。
    - 解决方案:确认所选型号是否适用于当前工作环境,必要时更换为更合适的产品。

    3. 问题:电流传输不稳定。
    - 解决方案:检查所有连接是否牢固,以及电线是否符合电流承载要求。


    总结和推荐




    HTSW和TSW系列连接器凭借其高可靠性、广泛的应用范围及灵活的设计,成为了市场上非常受欢迎的产品。它们不仅能够应对多种严苛的工作环境,还能满足不同客户的具体需求。因此,无论是工业控制还是精密仪器制造,选择HTSW和TSW系列连接器都是一个明智的决定。

TSW-110-15-F-S参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 6.3A
防护等级 -
类型 Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 76nm
触头镀层 - 配接
长*宽*高 25.4mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

TSW-110-15-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-110-15-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-110-15-F-S TSW-110-15-F-S数据手册

TSW-110-15-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0465 ¥ 8.8429
50+ $ 0.825 ¥ 6.9713
100+ $ 0.682 ¥ 5.7629
500+ $ 0.5616 ¥ 4.7455
1000+ $ 0.4644 ¥ 3.9242
2000+ $ 0.3888 ¥ 3.2854
5000+ $ 0.315 ¥ 2.6618
10000+ $ 0.252 ¥ 2.1294
库存: 109
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.84
直接购买
加入购物车
