首页  >  产品百科  >  IPD1-07-D-K-M

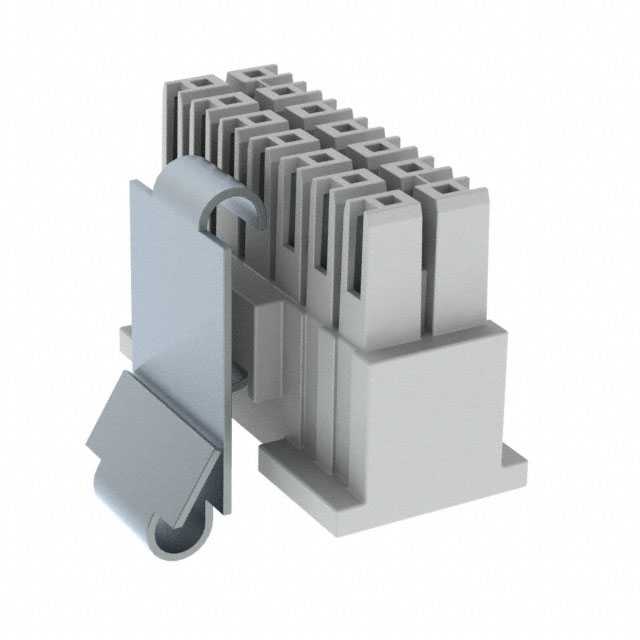

IPD1-07-D-K-M

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec PCB连接器外壳, 14路, 2.54mm节距, 2行
供应商型号: 200-IPD107DKM
供应商: Mouser
标准整包数: 1

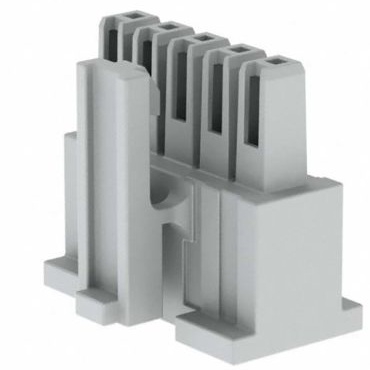

SAMTEC 矩形连接器 - 外壳 IPD1-07-D-K-M

IPD1-07-D-K-M概述

    电子元器件技术手册:IPD1-XX-X-XX-X

    1. 产品简介


    IPD1-XX-X-XX-X 是一款高精度电子元器件,专为各种工业和消费电子产品设计。它是一种多功能的绝缘体和锁扣装配组件(Discrete Wire Insulator & Latch Assembly),广泛应用于电子连接器系统中。该产品主要用于提高电路板上的信号传输质量和稳定性,特别是在高频和高压环境下。

    2. 技术参数


    - 接点数: 可选范围为 -02 至 -25(每行)
    - 闩锁选项:
    - `-M`: 金属闩锁(参见图1)
    - 空白处留白表示塑料闩锁(参见图8及图10第2页)
    - 排数规格:
    - `-S`: 单排
    - `-D`: 双排
    - 极化选项:
    - `-P`: 极化(参见图2)
    - `-K`: 键控极化(参见图3)
    - `-GP`: 导向柱(参见图5第2页)
    - 水平方向:
    - `-H`: 水平方向(参见图7第2页)
    - 材料:
    - 单排绝缘体: 尼龙,UL 94 V2
    - 双排绝缘体: 尼龙,UL 94 V0
    - 闩锁: 镍镀铍铜,#25,1/2 高度

    3. 产品特点和优势


    - 耐用性: 使用耐高温和抗腐蚀的材料,确保长期稳定性和可靠性。
    - 精准性: 高精度设计,保证信号传输的精确度和一致性。
    - 灵活性: 多种接点数、闩锁和极化选项,适应不同应用需求。
    - 易用性: 设计简洁,安装方便,减少组装时间和成本。
    - 兼容性强: 支持多种管装和插头组合,便于集成到现有系统中。

    4. 应用案例和使用建议


    - 应用场景: 适用于工业自动化、汽车电子、医疗设备和消费电子产品中的高速数据传输接口。
    - 使用建议:
    - 在使用时需注意环境湿度和温度的变化,避免材料膨胀导致的尺寸变化。
    - 确保正确选择闩锁和极化选项,以匹配具体的应用需求。
    - 定期检查连接器的连接状态,确保信号传输质量。

    5. 兼容性和支持


    - 兼容性: IPD1-XX-X-XX-X 可与 PT-1-24-04-56 管和 TP-25 插头配合使用。
    - 支持: SAMTEC 提供详尽的技术文档和支持服务,帮助客户进行产品选型和集成。

    6. 常见问题与解决方案


    - 问题: 材料在潮湿环境中是否会膨胀?
    - 解决方案: 通过设计避免过度膨胀,建议在设计时考虑环境因素。
    - 问题: 如何确保信号传输的准确性?
    - 解决方案: 选择合适的极化和闩锁选项,并定期进行测试和校准。

    7. 总结和推荐


    IPD1-XX-X-XX-X 以其高精度、耐用性和广泛的兼容性,在众多应用中表现出色。该产品适用于多种复杂环境,是提升电路板信号传输质量和稳定性的理想选择。推荐在需要高性能连接器的项目中使用此产品。

IPD1-07-D-K-M参数

参数
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 14pin
类型 Latch Lock,Receptacle
长*宽*高 19.18mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

IPD1-07-D-K-M厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPD1-07-D-K-M数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPD1-07-D-K-M IPD1-07-D-K-M数据手册

IPD1-07-D-K-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.634 ¥ 32.8568
56+ $ 3.078 ¥ 27.8297
112+ $ 2.7648 ¥ 24.998
504+ $ 2.4516 ¥ 22.1661
1008+ $ 2.2365 ¥ 20.2213
2016+ $ 2.0895 ¥ 18.8922
库存: 595
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.85
