首页  >  产品百科  >  IPL1-108-01-S-D-K

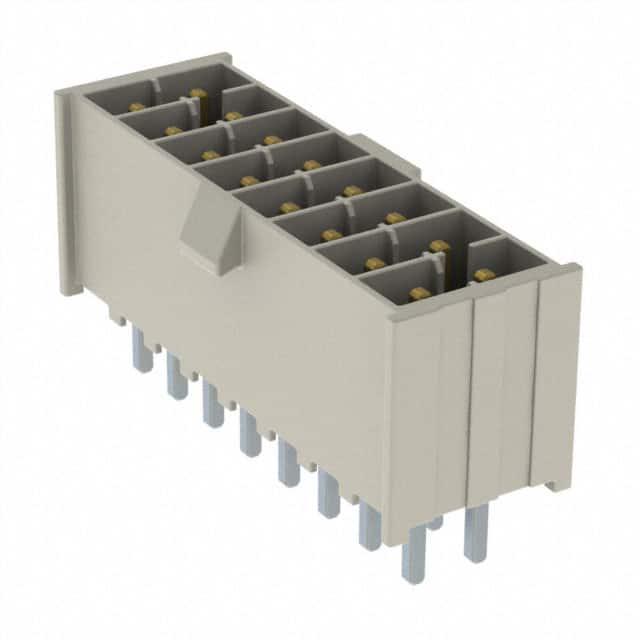

IPL1-108-01-S-D-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Locking Ramp 2 16pin 滑锁 Male Pin 通孔安装 21.84mm(长度)
供应商型号: 3753325
供应商: element14
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPL1-108-01-S-D-K

IPL1-108-01-S-D-K概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了电子元器件“IPL1-XX-D-P”,这是一种双排终端组件,主要用于连接和信号传输应用。其广泛应用于通信设备、计算机硬件、工业控制系统以及其他需要高度可靠连接的场合。通过精确的设计和制造工艺,这种电子元器件能够在复杂和苛刻的应用环境中提供稳定且高效的性能。

    技术参数


    - 终端风格:
    - -01:穿孔式(使用 T-1S64-XX-XX)
    - -02:表面贴装(见图2,第2页,使用 T-1S64-XX-XX)
    - 关键规格:
    - 材料: 终端为磷青铜
    - 绝缘体: LCP,UL94-V0等级,黑色;绝缘体:LCP,UL94-V0等级,自然色
    - 尺寸公差:
    - 小数点后两位:±0.01(±0.3mm)
    - 小数点后三位:±0.005(±0.13mm)
    - 小数点后四位:±0.0020(±0.051mm)
    - 包装选项:
    - -TR: 带卷包装(仅适用于 -02终端风格)
    - 选项:
    - -RA: 右角弯曲(见图3,第2页,仅适用于 -01终端风格)
    - -P: 极性化(见图1,使用 IPL1-XX-D-P,不与 -K 或 -G 选项兼容)
    - -K: 键控极性化(见图5,第3页,不与 -P 或 -G 选项兼容)
    - -G: 导向柱(见图6和7,第3页,不与 -P, -K 选项兼容)

    产品特点和优势


    - 精密设计:终端采用磷青铜材料,具备良好的导电性和耐腐蚀性。
    - 高可靠性:独特的极性化和键控极性化设计确保在安装过程中不易出错,提高系统的整体可靠性。
    - 多功能性:表面贴装和穿孔式两种终端风格,满足不同的应用场景需求。
    - 环境适应性:UL94-V0等级的绝缘体,保证在各种恶劣环境下都能保持稳定性能。

    应用案例和使用建议


    - 应用场景: 常用于通信基站、服务器、路由器等设备中的信号连接。例如,在5G基站中,该组件可作为信号传输的关键部件,确保通信的稳定性和可靠性。
    - 使用建议:
    - 在安装时,应仔细检查每个组件的位置和极性,确保正确无误。
    - 定期对系统进行维护检查,以确保长时间稳定运行。

    兼容性和支持


    - 兼容性: 该组件具有良好的兼容性,能够与多种其他电子元器件和设备协同工作。
    - 支持: SAMTEC公司提供了详尽的技术支持和售后服务,包括组件故障诊断、技术支持和定期维护。

    常见问题与解决方案


    - 问题: 安装过程中出现错位或短路。
    - 解决办法: 确认极性标志和安装位置,避免接线错误。
    - 问题: 组件在高温下工作不稳定。
    - 解决办法: 检查安装环境温度,如需可在周围增加散热装置。


    总结和推荐


    综上所述,“IPL1-XX-D-P”电子元器件以其精密的设计、高可靠性以及广泛应用的适用性脱颖而出。无论是对于通信设备还是工业控制系统,都是值得信赖的选择。我们强烈推荐该产品给需要稳定和高效信号连接的客户。

IPL1-108-01-S-D-K参数

参数
紧固类型 滑锁
排数 2
触头端接 -
针脚数 16pin
类型 Header,Locking Ramp
颜色 -
触头类型 Male Pin
长*宽*高 21.84mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPL1-108-01-S-D-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-108-01-S-D-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPL1-108-01-S-D-K IPL1-108-01-S-D-K数据手册

IPL1-108-01-S-D-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.15
104+ ¥ 24.13
520+ ¥ 20.89
1014+ ¥ 18.26
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35.15
