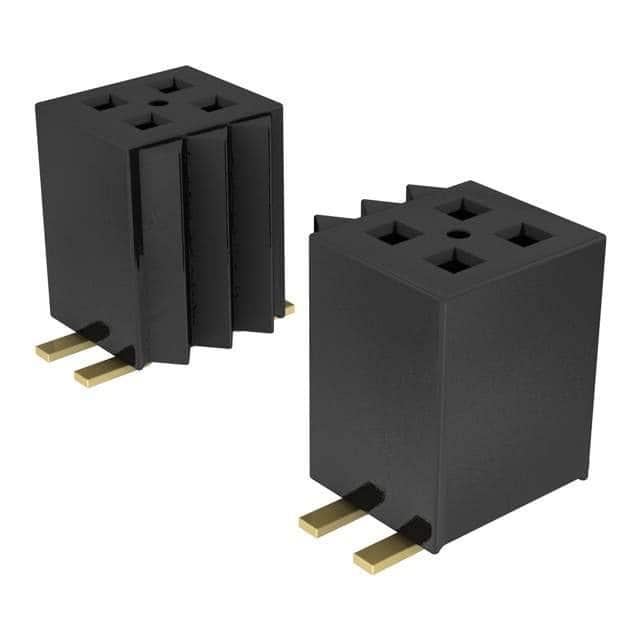

FLE-112-01-G-DV

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距24p双排排母 板对板, FLE系列, 直角, 表面
供应商型号: SR-FLE-112-01-G-DV
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 FLE-112-01-G-DV

FLE-112-01-G-DV概述

    电子元器件产品技术手册解析

    产品简介


    本文介绍的是Samtec公司的FLE-1XX-XX-XX-DV-X系列电子元器件。该产品主要用于表面贴装技术(SMT)中的非贯穿式和贯穿式插针布局,适用于各种电路板设计。它的主要功能是为电路板提供稳定的连接点,以确保电子设备的可靠运行。这些元器件广泛应用于通信设备、计算机网络、工业控制等领域。

    技术参数


    根据手册中的技术规格表,以下是关键的技术参数和性能指标:
    - 物理尺寸:
    - 长度:5.36 mm (典型值)
    - 宽度:0.76 mm (典型值)
    - 针距:1.27 mm (典型值)
    - 电气特性:
    - 插针数量:取决于具体型号,最大可达108个位置
    - 支持非贯穿式和贯穿式插入方式
    - 工作环境:
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:0% 至 95%,无凝露
    - 其他参数:
    - 无铅焊接,符合RoHS标准
    - 典型非贯穿式插针直径:0.76 mm
    - 典型贯穿式插针直径:0.74 mm

    产品特点和优势


    - 高密度布局:允许在有限的空间内安装更多插针,适合紧凑型电路设计。
    - 可靠性:采用表面贴装技术,结合非贯穿式和贯穿式插针设计,提高了连接的稳定性和耐用性。
    - 灵活性:不同类型的插针布局选项,可以适应多种电路板设计需求。
    - 兼容性强:与现有的SMT工艺高度兼容,易于集成到现有系统中。

    应用案例和使用建议


    - 通信设备:在路由器和交换机中用于高速信号传输,需要高密度和可靠的连接。
    - 计算机网络:在网络适配器和服务器主板上,用于增加I/O端口的数量和提高信号完整性。
    - 工业控制:在自动化设备中,用于多路输入/输出接口的连接。
    使用建议:
    - 在电路板设计时,注意保持对称布局以确保良好的热分布和电气特性。
    - 根据具体应用选择合适的插针布局方式(非贯穿式或贯穿式),并考虑适当的针间距和孔径大小。

    兼容性和支持


    - 兼容性:该产品与标准SMT流程兼容,可以与市场上主流的PCB制造工艺相结合。
    - 技术支持:Samtec公司提供了详细的技术文档和支持服务,包括在线培训、样品测试和技术咨询服务。

    常见问题与解决方案


    - 问题一:插针不易于安装
    解决方案:确保正确的针距和布局,使用专用的夹具辅助安装。
    - 问题二:焊接过程中出现虚焊
    解决方案:严格按照推荐的焊接温度曲线进行操作,使用适当的助焊剂,并检查焊接质量。
    - 问题三:信号传输不稳定
    解决方案:确认插针和PCB设计满足阻抗匹配要求,必要时添加匹配电阻或电容。

    总结和推荐


    总体来看,FLE-1XX-XX-XX-DV-X系列电子元器件具备较高的可靠性和灵活性,能够满足多种应用需求。无论是通信设备还是工业控制系统,该系列产品都能提供稳定的连接解决方案。建议在选型时结合具体应用需求,仔细评估插针布局方式和电气特性,以实现最佳效果。
    综上所述,我们强烈推荐使用Samtec公司的FLE-1XX-XX-XX-DV-X系列电子元器件。

FLE-112-01-G-DV参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 24pin
类型 Push-Pull,Receptacle
颜色 黑色
长*宽*高 15.35mm(长度)*4.6mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

FLE-112-01-G-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FLE-112-01-G-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FLE-112-01-G-DV FLE-112-01-G-DV数据手册

FLE-112-01-G-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.875 ¥ 24.5238
500+ $ 2.5625 ¥ 21.8581
1000+ $ 2.175 ¥ 18.5528
2500+ $ 1.5875 ¥ 13.5414
库存: 547
起订量: 107 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2452.38
