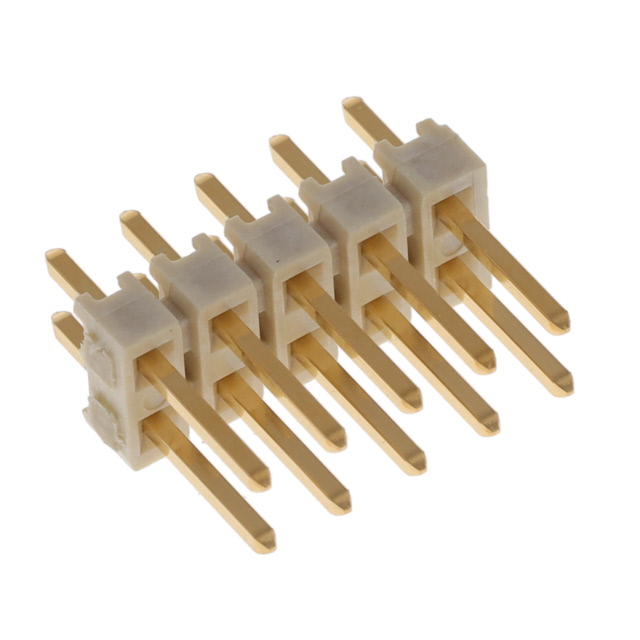

HTSW-105-23-G-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 10pin 6.3A 250nm 金 通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: HTSW-105-23-G-D-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-105-23-G-D

HTSW-105-23-G-D概述

    HTSW-XXX-XX-XXX-X-XX-XX-XX 电子元器件技术手册

    1. 产品简介


    HTSW-XXX-XX-XXX-X-XX-XX-XX 是一款高度集成的电子连接器,设计用于多种复杂应用场景。其主要功能在于提供可靠的电连接,确保信号传输的稳定性和高效性。该产品广泛应用于工业自动化、通讯设备、汽车电子等领域。

    2. 技术参数


    - 端子间距:0.100英寸(2.54mm)至0.200英寸(5.08mm)
    - 终端空间规格:-1表示0.100英寸间距,-2表示0.200英寸间距
    - 镀层选项:金、锡、金/锡复合、金/铅复合等
    - 材料:LCP绝缘体,UL-94-V0阻燃等级
    - 温度范围:-40°C 至 +125°C
    - 最小终端推力:3磅
    - 最大高度偏差:0.005英寸(0.127mm)
    - 最小金镀接触面积:0.165平方英寸(4.19mm²)

    3. 产品特点和优势


    HTSW-XXX-XX-XXX-X-XX-XX 连接器具备以下特点和优势:
    - 高可靠性:采用LCP绝缘体,具有出色的耐热性和阻燃性。
    - 多样化镀层选择:支持多种镀层选项,满足不同应用场景的需求。
    - 灵活的端子布局:可以根据具体需求选择单行、双行或多行布局,适应不同的电路设计。
    - 良好的信号传输性能:端子间距和镀层选项可确保信号传输的稳定性和低损耗。

    4. 应用案例和使用建议


    - 工业自动化:适用于需要高性能信号传输的控制系统,如PLC系统。
    - 通讯设备:可用于交换机、路由器等通信设备内部连接。
    - 汽车电子:适用于车载导航系统、安全系统等高可靠性的应用场合。
    使用建议:
    - 在安装过程中要确保正确的镀层选择,以避免信号传输时的干扰。
    - 确保终端推力符合要求,避免因推力不足导致连接不稳固。
    - 针对特殊环境下的应用,建议增加散热设计,确保连接器长时间运行的稳定性。

    5. 兼容性和支持


    - 兼容性:HTSW-XXX-XX-XXX-X-XX-XX 可与其他主流品牌和型号的电子元器件兼容,便于系统的集成。
    - 支持:SAMTEC公司提供了全面的技术支持服务,包括安装指导、故障排查等。

    6. 常见问题与解决方案


    - 问题1:终端推力不足导致连接不稳定。
    解决方案:确保终端推力达到3磅以上。
    - 问题2:镀层选项选择不当导致信号传输不稳定。
    解决方案:根据应用场景选择合适的镀层选项。
    - 问题3:安装后出现高度偏差过大。
    解决方案:重新调整并确保安装过程中的精度控制。

    7. 总结和推荐


    综上所述,HTSW-XXX-XX-XXX-X-XX-XX 电子连接器凭借其高可靠性、多样化的镀层选择和良好的信号传输性能,在多个应用领域表现出色。建议在设计系统时优先考虑该产品,以实现更高效和可靠的信号传输。

HTSW-105-23-G-D参数

参数
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
颜色 -
触头镀层 - 配接
针脚数 10pin
类型 Header,Push-Pull
排数 2
额定电流 6.3A
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装

HTSW-105-23-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-105-23-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-105-23-G-D HTSW-105-23-G-D数据手册

HTSW-105-23-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.035 ¥ 8.7458
10+ $ 0.8219 ¥ 6.9449
100+ $ 0.6724 ¥ 5.6268
500+ $ 0.6001 ¥ 5.0219
1000+ $ 0.5714 ¥ 4.782
5000+ $ 0.5101 ¥ 4.2689
10000+ $ 0.4992 ¥ 4.1777
库存: 252
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.74
直接购买
加入购物车
