FTSH-105-04-L-DV

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距10p双排排针 线对板连接器, FTSH系列, 直角, 表面
供应商型号: SR-FTSH-105-04-L-DV
供应商: 海外现货
标准整包数: 1

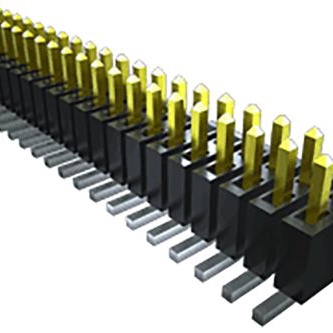

SAMTEC 矩形连接器 - 外壳 FTSH-105-04-L-DV

FTSH-105-04-L-DV概述


    产品简介


    产品类型:双垂直表面贴装终端(Double Vertical Surface Mount Terminal)
    主要功能:提供高密度连接,适用于需要多引脚数和小尺寸的应用场景。双垂直设计使得该产品可以在有限的空间内实现较高的引脚密度。
    应用领域:广泛应用于计算机、通信设备、工业自动化系统、医疗设备、消费电子等领域,尤其适合要求高可靠性和高性能的场合。

    技术参数


    - 位置数量:从-02到-50(每行)
    - 引脚样式:多种选择,包括但不限于.120英寸、.075英寸、.065英寸等。
    - 选项:提供了多种附加功能选项,如端盖、弹出式端盖、锁定夹等。
    - 接触区域:在接触区域提供金电镀,可选厚度为3μ"、10μ"、30μ"等。
    - 导线尾部选项:多种镀层选择,包括金镀层和锡铅镀层。
    - 极化选项:通过钥匙定位选项来实现极化。
    - 材料:绝缘体采用LCP UL 94 VO,端子采用磷青铜。
    - 包装方式:支持管装和卷带包装,卷带包装又分为带卷和整卷。

    产品特点和优势


    1. 高密度连接:通过双垂直设计,实现高度集成的连接方案。
    2. 多样化引脚样式:可根据不同需求选择合适的引脚样式,以适应各种应用场景。
    3. 增强的可靠性:提供了多种加固和锁定功能,确保连接的稳定性。
    4. 兼容性强:多种包装选项,便于不同生产流程的选择和集成。
    5. 易于组装:多种包装形式,简化了组装过程。

    应用案例和使用建议


    应用案例:该产品常用于高密度的计算机主板、高速数据传输接口、高性能服务器等场景。
    使用建议:
    - 在选择引脚样式时,需考虑应用的具体需求,例如机械强度、信号完整性等。
    - 根据使用环境的不同,可以选择不同的镀层材料,以提高耐腐蚀性和使用寿命。
    - 配合使用锁定夹和弹出式端盖等附加功能,以提高连接的稳定性和易维护性。

    兼容性和支持


    - 兼容性:该产品可与其他标准电子元件兼容,尤其适合与其配套的Samtec品牌部件。
    - 支持和维护:Samtec公司提供详细的安装指南和技术支持服务,包括电话咨询、在线文档及现场技术支持。

    常见问题与解决方案


    - 问题:组装过程中出现插拔困难。
    - 解决方案:确保所有选项配置正确,例如使用适当的引脚样式和锁定夹。
    - 问题:连接可靠性不足。
    - 解决方案:检查是否选择了合适型号的锁定夹,并确保装配到位。
    - 问题:无法实现正确的极化定位。
    - 解决方案:确认选择了正确的钥匙定位选项,并确保组装时方向正确。

    总结和推荐


    综合评估:这款双垂直表面贴装终端以其高度集成的设计、多样化的功能选项和出色的可靠性,在众多应用场景中表现出色。它非常适合那些对空间利用率和连接稳定性有较高要求的应用场合。
    推荐:鉴于其优异的技术参数、丰富的功能选项以及强大的支持服务体系,强烈推荐在需要高密度连接和小型化的电子产品中使用。

FTSH-105-04-L-DV参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
类型 Cuttable,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 6.35mm(长度)*5.84mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

FTSH-105-04-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-105-04-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FTSH-105-04-L-DV FTSH-105-04-L-DV数据手册

FTSH-105-04-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.7625 ¥ 14.7521
500+ $ 1.5125 ¥ 12.6596
1000+ $ 1.225 ¥ 10.2533
2000+ $ 1.0125 ¥ 8.4746
5000+ $ 0.7875 ¥ 6.5914
库存: 265
起订量: 177 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1475.21
