FTSH-125-05-L-DV-A

厂牌: SAMTEC
产品描述: 可切割,针座 1.27mm 2 50pin 3.4A 250nm 金 黑色 贴片安装
供应商型号: Q-FTSH-125-05-L-DV-A
供应商: 期货订购
标准整包数: 1

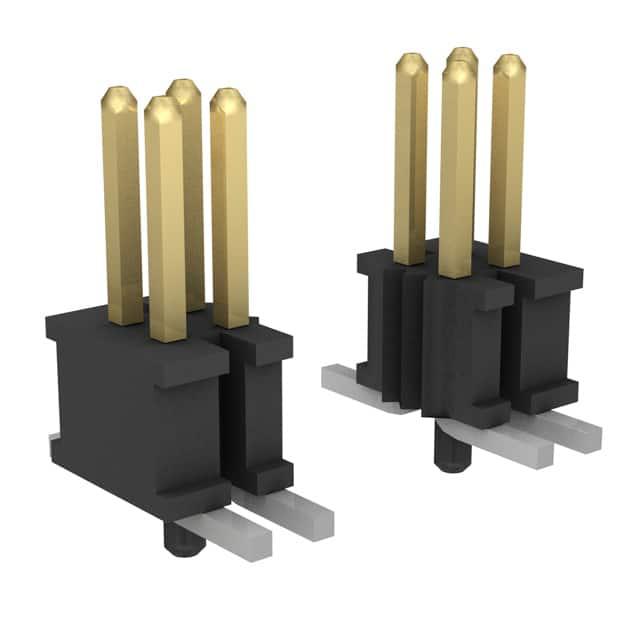

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-125-05-L-DV-A

FTSH-125-05-L-DV-A概述


    产品简介


    本手册描述的是由Samtec公司生产的FTSH-1XX-XX-XXX-DV系列双垂直表面贴装终端插头。这些插头主要用于电子设备中,作为连接不同电路板的关键部件。它们广泛应用于计算机、通信设备、工业控制和汽车电子等领域,以其高可靠性、高密度和优异的电气性能受到业界好评。

    技术参数


    主要技术规格
    - 触点间距: 0.50 mm
    - 触点类型: 双垂直(Double Vertical)
    - 触点材料: 铜合金(Phosphor Bronze)
    - 电镀选项: 多种电镀方式可选,包括选择性金镀、金镀尾部等
    性能参数
    - 工作温度范围: -55°C至+125°C
    - 最大插入力: 1.0 lb
    - 接触电阻: ≤20 mΩ
    - 绝缘电阻: ≥100 MΩ
    电气特性
    - 额定电流: 最大可达3A
    - 电压等级: 最大承受电压为100VAC
    工作环境
    - 湿度范围: 0%至95%,无冷凝
    - 震动与冲击: 符合相关行业标准

    产品特点和优势


    1. 高密度设计: 允许在有限的空间内实现更高的引脚数量,从而提高空间利用率。
    2. 可靠连接: 采用铜合金材料并经过特殊电镀处理,确保长时间使用下的电气性能稳定。
    3. 多样化选择: 提供多种电镀方式和结构选项,以适应不同的应用需求。
    4. 易于集成: 标准化的设计和安装方式使得装配过程简便高效。

    应用案例和使用建议


    应用案例
    FTSH-1XX-XX-XXX-DV系列常用于高端服务器和交换机中的板对板连接,也可用于汽车电子控制系统中,实现高效的数据传输和信号传递。
    使用建议
    - 在高振动环境下使用时,建议结合锁紧结构如EJ、EJM等以增加稳定性。
    - 选择合适的电镀方式,如金镀层,可以延长产品使用寿命。

    兼容性和支持


    - 兼容性: 该产品可与其他标准SMT组件配合使用,具体兼容性可通过产品规格进一步确认。
    - 支持和服务: Samtec提供详尽的技术文档和在线技术支持,对于复杂应用场景还可以提供定制化的解决方案。

    常见问题与解决方案


    问题1: 插拔力过高
    - 解决方案: 确认安装过程中是否正确使用了推拉工具,并检查是否有足够的电镀层保护。
    问题2: 接触不良
    - 解决方案: 检查引脚位置是否正确,重新进行电镀处理,确保良好的接触。

    总结和推荐


    综上所述,FTSH-1XX-XX-XXX-DV系列双垂直表面贴装终端插头凭借其卓越的电气性能、可靠的机械特性和丰富的功能选项,在各类电子设备中展现出了强大的应用潜力。无论是对于需要高密度连接的应用场合,还是要求长期稳定性的项目,它都是一个值得推荐的选择。

FTSH-125-05-L-DV-A参数

参数
针脚数 50pin
触头镀层厚度 - 配接 250nm
间距-配接 1.27mm
防护等级 -
颜色 黑色
额定电流 3.4A
类型 可切割,针座
触头镀层 - 配接
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 散装

FTSH-125-05-L-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-125-05-L-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-125-05-L-DV-A FTSH-125-05-L-DV-A数据手册

FTSH-125-05-L-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 10.8975 ¥ 90.4489
25+ $ 9.4297 ¥ 78.2666
50+ $ 8.0886 ¥ 67.1357
100+ $ 5.6277 ¥ 46.7097
500+ $ 4.9823 ¥ 41.3528
1000+ $ 3.6854 ¥ 30.5891
5526+ $ 2.4007 ¥ 19.9255
14940+ $ 2.2438 ¥ 18.6238
32292+ $ 2.0548 ¥ 17.0551
库存: 100
起订量: 22 增量: 1
交货地:
最小起订量为:10
合计: ¥ 904.48
