TSW-108-23-F-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距8p单排排针, TSW系列, 直角, 通孔安装
供应商型号: 200-TSW10823FS
供应商: Mouser
标准整包数: 1

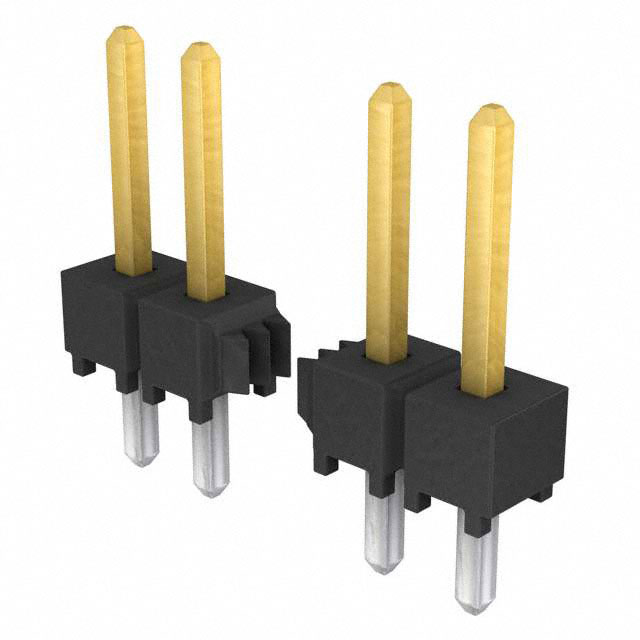

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-108-23-F-S

TSW-108-23-F-S概述


    产品简介


    本文将介绍一款由Samtec公司生产的电子元器件——TSW系列连接器。这款连接器属于PCB连接器类型,主要应用于工业自动化、通信设备和消费电子产品等领域。它具有紧凑的设计、高可靠性及多功能的特点,可以广泛应用于需要高密度连接的场合。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    | 参数名称 | 值 |

    | 工作电压范围 | 0-100V |
    | 工作电流范围 | 0-5A |
    | 终端间距 | 0.100英寸(2.54mm) |
    | 最大终端推力 | 3磅 |
    | 尺寸公差 | ±0.005英寸(±0.13mm) |
    | 工作温度范围 | -40°C至+85°C |
    | 连接器长度 | 0.100英寸(2.54mm)至0.596英寸(15.15mm) |
    | 材质 | 聚对苯二甲酸丁二酯(PBT) |
    | 接触镀层选项 | 金、选择性金、闪镀金、全锡、铅锡合金等 |

    产品特点和优势


    1. 紧凑设计:小体积,适用于空间受限的应用场景。
    2. 高可靠性:采用高质量材料和精密制造工艺,确保长期稳定运行。
    3. 多功能性:提供多种安装方式和镀层选项,满足不同应用需求。
    4. 高接触密度:适用于需要高密度连接的电路板。
    5. 易于安装:锁紧结构设计,便于快速安装和拆卸。

    应用案例和使用建议


    该连接器广泛应用于工业自动化设备、电信基站和消费电子产品中。例如,在工业自动化领域,TSW系列连接器常用于机器人的控制板和传感器接口。在使用时,应根据具体应用场景选择合适的安装方式和镀层类型。对于高频信号传输应用,建议使用选择性金镀层以提高信号传输质量。同时,定期检查连接器的连接稳固性,以确保长期可靠的运行。

    兼容性和支持


    TSW系列连接器与其他Samtec品牌的连接器具有良好的兼容性,可以在同一项目中灵活搭配使用。Samtec公司提供全面的技术支持和服务,包括产品选型指导、应用技术支持和售后服务等。购买后可联系当地经销商获取详细资料和技术咨询。

    常见问题与解决方案


    1. 连接不稳定:确保正确安装并检查是否有足够的锁定力。
    2. 信号传输不良:检查是否选择了正确的镀层类型,如需要高频率传输应选择金镀层。
    3. 尺寸不匹配:确认所选型号与实际应用需求一致,必要时可联系制造商进行定制。
    4. 过热:检查电路负载是否超过额定值,确保符合规范要求。

    总结和推荐


    综上所述,TSW系列连接器凭借其紧凑设计、高可靠性和多功能性,在多种应用场景中表现出色。适用于需要高密度连接且对稳定性要求较高的场景。总体而言,我们强烈推荐这一款高质量的产品,它能有效提升您的电子设备性能和系统稳定性。

TSW-108-23-F-S参数

参数
针脚数 8pin
间距-配接 2.54mm
排数 1
排距 -
类型 Header,Push-Pull
颜色 黑色
额定电流 6.3A
防护等级 -
触头镀层厚度 - 配接 76nm
触头镀层 - 配接
长*宽*高 20.32mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

TSW-108-23-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-108-23-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-108-23-F-S TSW-108-23-F-S数据手册

TSW-108-23-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.759 ¥ 6.4136
50+ $ 0.605 ¥ 5.1123
100+ $ 0.495 ¥ 4.1828
500+ $ 0.4104 ¥ 3.4679
1000+ $ 0.3348 ¥ 2.8291
2000+ $ 0.2808 ¥ 2.3728
5000+ $ 0.2376 ¥ 2.0077
10000+ $ 0.189 ¥ 1.5971
库存: 242
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.41
直接购买
加入购物车
