FTMH-107-03-F-DV-ES-P-TR

厂牌: SAMTEC

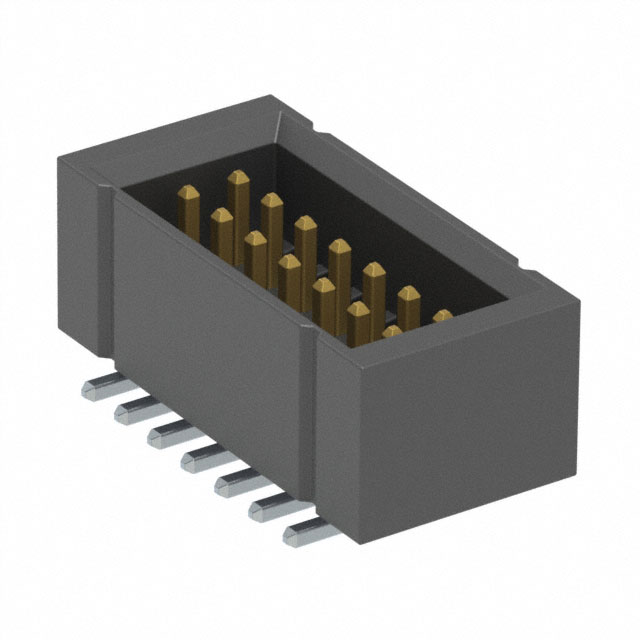

产品描述: 接头 1mm 2 14pin 2.8A 76nm 金 黑色 贴片安装 8.57mm(长度)*5.21mm(高度)
供应商型号: 200-FTMH1073FDVESPTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTMH-107-03-F-DV-ES-P-TR

FTMH-107-03-F-DV-ES-P-TR概述

    # Samtec FTMH 系列垂直贴片终端排针产品技术手册解析

    产品简介


    Samtec FTMH系列是一款专为电子设备设计的高可靠性双排垂直贴片终端排针。这类产品适用于多种高性能连接需求,特别适合计算机、通信设备、消费电子、工业控制等领域。其核心功能在于提供稳定高效的电连接解决方案,确保信号传输的连续性和稳定性。产品类型多样,支持从两针到最高75针的不同排列组合,具有出色的电气特性和机械稳定性。

    技术参数


    以下是FTMH系列的主要技术规格:
    | 参数名称 | 规格范围 |

    | 针数范围 | -02至-50(最多可达-75) |
    | 接触面积公差 | ±0.004英寸(±0.10毫米) |
    | 铅长公差 | ±0.010英寸(±0.25毫米) |
    | 绝缘材料 | 黑色LCP,UL-94-V-0等级 |
    | 端子材料 | 磷青铜 |
    | 插拔力 | ≥1.0磅(16盎司) |
    | 耐热温度 | -40°C 至 +125°C |
    | 环境适应性 | 支持SMD回流焊工艺 |
    支持的选项包括端子风格(如02、03)、锁定夹具(-EC)、定位销(-A)、端帽(-ES)、导向柱(-EP)以及不同的镀层选择(如轻金选择性镀金、重金镀金等)。包装方式可选管装或带装,具体支持数量根据型号而定。

    产品特点和优势


    1. 高度集成化设计:支持多种针数配置,满足不同场景下的应用需求。
    2. 优异的电气性能:稳定的接触电阻和低插入损耗,保证高效的数据传输。
    3. 增强机械性能:选用高强度磷青铜材质和坚固的绝缘材料,显著提升耐用性。
    4. 灵活定制化:多选项和模块化设计,使产品能根据客户特定需求进行个性化调整。
    5. 便捷安装:支持SMT工艺,大大减少生产时间并提高效率。

    应用案例和使用建议


    应用案例
    - 计算机主板与扩展卡之间的连接。
    - 工业自动化设备的信号接口。
    - 通信基站的信号传输系统。
    - 消费电子产品(如智能手机、平板电脑)内部板对板连接。
    使用建议
    - 在高温环境中使用时,优先选择重金镀金(-H选项),以提高耐腐蚀性和导电性。
    - 当需要大批量生产时,建议采用带装(-FR选项),便于自动化流水线操作。
    - 若需增加机械强度,可搭配定位销(-A)和端帽(-ES)使用。

    兼容性和支持


    Samtec FTMH系列产品支持与多种主流电路板和组件兼容,能够无缝集成到现有的电子系统中。厂商提供全方位的技术支持,包括设计指导、样品测试以及售后维护服务,确保客户快速完成产品部署。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入阻力过大 | 检查端子镀层是否均匀,必要时更换镀层。 |
    | 连接不稳定 | 确保焊接质量良好,并重新校准插头角度。 |
    | 插头断裂 | 避免过度弯曲或施加不当力,正确安装工具。|

    总结和推荐


    Samtec FTMH系列垂直贴片终端排针凭借其卓越的电气性能、机械可靠性和灵活性,在众多领域展现出了强大的竞争力。无论是对于需要高性能连接的工业用户还是追求高效生产的制造商而言,它都是一个理想的选择。综上所述,我们强烈推荐此产品用于各类复杂且关键的电子连接场景。

FTMH-107-03-F-DV-ES-P-TR参数

参数
间距-配接 1mm
排数 2
针脚数 14pin
额定电流 2.8A
类型 接头
颜色 黑色
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 76nm
长*宽*高 8.57mm(长度)*5.21mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
