首页  >  产品百科  >  TS-104-G-AA

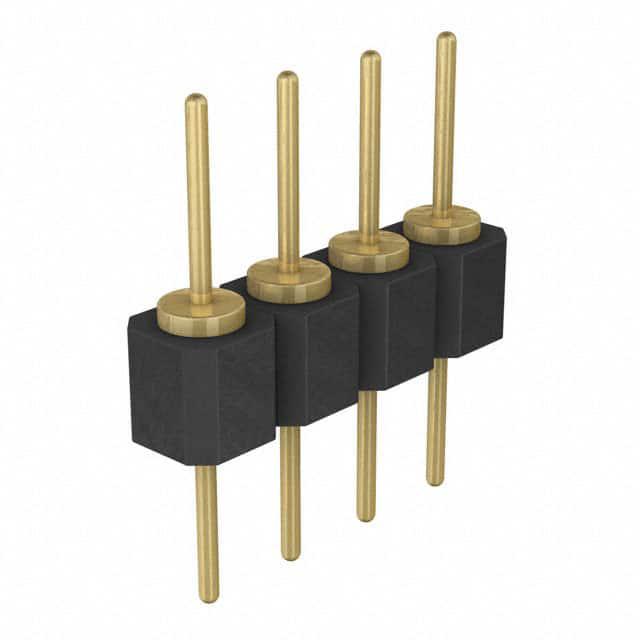

TS-104-G-AA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 4pin 推挽式 Male Pin 黑色 通孔安装 10.16mm(长度)*2.54mm(高度)
供应商型号: 200-TS104GAA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TS-104-G-AA

TS-104-G-AA概述

    精密加工终端排针系列技术手册

    产品简介


    精密加工终端排针是一种广泛应用于各类电子产品中的连接器,主要用于实现电子电路板之间的电连接。根据其结构不同,可以分为单排(TS)、高温单排(HTS)和双排(TD)三种类型。这些产品以其高精度和可靠性著称,在工业控制、通讯设备、医疗设备等领域有着广泛应用。

    技术参数


    以下是该系列产品的主要技术规格:
    - 额定电流:取决于具体型号,最高可达156mA。
    - 工作温度范围:
    - TS, TD系列:-55°C到+105°C(Tin镀层),-55°C到+125°C(Gold镀层)
    - HTS系列:-55°C到+125°C(Gold镀层)
    - 绝缘材料:
    - TS, TD系列:黑色玻璃纤维增强聚酯
    - HTS系列:黑色液晶聚合物
    - 终端材料:黄铜(Gold镀层),磷青铜(Gold镀层)
    - 镀层选项:
    - Au over 50 µ" (1.27 µm) Ni
    - Sn over 100 µ" (2.54 µm) Cu 或 50 µ" (1.27 µm) Ni
    - 尺寸规格:
    - 针间距:2.54mm (.100")
    - 针直径:根据不同型号,范围在0.020"(0.51µm)到0.072"(1.83µm)之间

    产品特点和优势


    该系列产品具备如下显著优势:
    - 高精度加工:采用精密加工技术,确保每个针孔位置精确一致。
    - 高可靠性:多样的镀层选项(金、锡)能够适应不同的工作环境,提升连接的稳定性和寿命。
    - 多种选择:可根据实际需求选择不同的针数和镀层,满足多样化的应用需求。
    - 良好的环境适应性:能够在极端环境下正常工作,适用于严苛条件下的工业应用。

    应用案例和使用建议


    - 工业控制设备:适用于需要长时间稳定运行的控制板卡。
    - 通讯设备:对于高频信号传输要求较高的设备,应选择金镀层以减少信号损耗。
    - 医疗设备:在医疗领域,对无菌和高精度有严格要求,因此应选用适当的镀层和规格。
    使用建议:
    - 在安装时注意针脚的方向和插入力度,避免过度弯曲导致损坏。
    - 定期进行检查和维护,确保连接的可靠性和稳定性。

    兼容性和支持


    该系列产品具有广泛的兼容性,可以与Samtec品牌的其他产品如SS, SD, HSS, SL, SDL, ESS, ESD等良好匹配。制造商提供了详尽的技术文档和支持服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 安装时出现针脚损坏:检查安装工具,确保工具符合规格要求。
    2. 连接不稳定:确认针孔与针脚完全对接,并调整连接器的安装位置。
    3. 信号传输不稳定:检查是否有灰尘或杂质进入,必要时清洁连接器。

    总结和推荐


    综上所述,精密加工终端排针系列产品凭借其高精度、可靠性以及多种规格选择,成为众多行业不可或缺的重要组件。特别适合那些需要在极端条件下工作的电子设备。如果您的项目需要稳定可靠的电连接解决方案,这些产品是不错的选择。

TS-104-G-AA参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 4pin
类型 Header,Push-Pull
长*宽*高 10.16mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

TS-104-G-AA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TS-104-G-AA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TS-104-G-AA TS-104-G-AA数据手册

TS-104-G-AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.61 ¥ 13.6045
50+ $ 1.199 ¥ 10.1316
100+ $ 0.9504 ¥ 8.0309
500+ $ 0.81 ¥ 6.8445
1000+ $ 0.6372 ¥ 5.3843
2000+ $ 0.5832 ¥ 4.928
5000+ $ 0.462 ¥ 3.9039
10000+ $ 0.3465 ¥ 2.9279
库存: 639
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.6
直接购买
加入购物车
