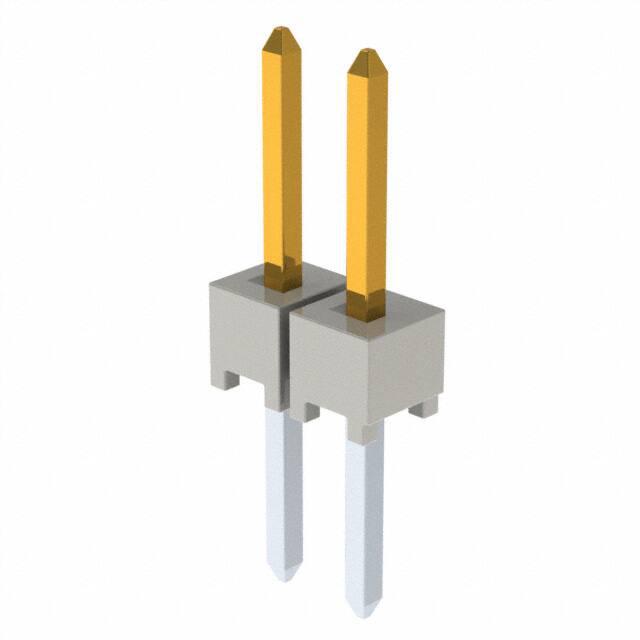

HTSW-102-08-F-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 2pin 推挽式 Male Pin 通孔安装 5.08mm(长度)*2.48mm(高度)
供应商型号: Q-HTSW-102-08-F-S
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTSW-102-08-F-S

HTSW-102-08-F-S概述


    产品简介


    本产品为Samtec公司推出的HTSW及TSW系列连接器。这些连接器属于标准条形端子排,设计用于各种高速数据传输和电源应用。它们的特点在于广泛的针位数选择和不同的连接方式(直插式和弯角式),能够适应不同的电路板布局需求。主要应用于电信设备、计算机系统、工业控制、测量仪器等领域。

    技术参数


    - 针间距:.100英寸 (2.54毫米),.200英寸 (5.08毫米)
    - 温度范围:-55°C至+125°C(金镀层),-55°C至+105°C(锡镀层)
    - 电压等级:550VAC(与SSW配合),500VAC(与BCS或ESQ配合),450VAC(与BCS或SSM的-RA/-RE配合),400VAC(与CES配合)
    - 电流额定值(每针):
    - TSW与ESW、SSW、SLW、SSQ、SSM、BCS、SNT配合时分别为5.2A、5.7A、5.2A、6.3A、5.2A、4.6A、4.3A
    - 绝缘材料:TSW采用黑色玻璃填充聚酯,HTSW采用天然液晶聚合物
    - 端子材料:磷青铜
    - 电镀选项:金(Au)或锡(Sn)镀层覆盖50微英寸(1.27微米)镍层
    - 环保认证:符合RoHS标准,且HTSW系列支持无铅焊接
    - 兼容接口:HTSW可与SSW、SSQ、SSM、ESW、ESQ、BCS、BSW、CES、SLW等接合;TSW可与IDSD、IDSS电缆接合

    产品特点和优势


    1. 多种配置选项:HTSW和TSW系列提供单行到三行的多种排列方式,同时包括直插式和弯角式设计。
    2. 高性能连接:HTSW系列专为高温环境设计,可在-55°C至+125°C范围内正常工作,具备出色的电气性能。
    3. 广泛的应用场景:适用于各种高频数据传输和电源供应应用,适合工业控制、通信、计算机、医疗等行业。
    4. 可靠性高:通过严格的测试认证,保证了产品的耐用性和可靠性。
    5. 易安装和维护:两种类型的连接器提供了简易的安装和维修选项,降低了成本并提高了效率。

    应用案例和使用建议


    HTSW和TSW系列连接器已经广泛应用于各类高性能计算和通信设备中。例如,在电信网络的电源分配系统中,它们可以有效地传递大量电力而不会出现电气故障。另外,在复杂的工业控制系统中,它们能够保证高速信号传输的质量。
    为了确保最佳性能,建议在安装过程中严格按照制造商的指导进行。特别注意要保持连接器的清洁,避免在高温环境中长时间暴露,以减少可能的损坏风险。

    兼容性和支持


    HTSW和TSW系列连接器与多种其他Samtec产品兼容,如SSW、SSQ、SSM、ESW、ESQ、BCS、BSW、CES、SLW以及IDSD、IDSS电缆等。同时,Samtec公司提供了详尽的技术支持和维护服务,确保客户能够顺利使用这些连接器。

    常见问题与解决方案


    - 问题1:在安装过程中出现接触不良。
    - 解决方案:确保所有连接器都正确插入,并检查是否有灰尘或污垢污染了接触点。清洁接触区域,重新尝试安装。

    - 问题2:在高温环境下使用时,发现性能下降。
    - 解决方案:确认所使用的连接器型号是否支持极端温度条件。如果需要在高温环境下使用,请选用耐高温型连接器。

    - 问题3:无法找到合适的替代品。
    - 解决方案:联系Samtec客服寻求帮助,根据具体需求定制产品。此外,可以考虑其他系列或类型的产品作为替代方案。

    总结和推荐


    综上所述,HTSW和TSW系列连接器凭借其优良的电气性能、广泛的应用场景以及高度的兼容性,成为众多高性能电子设备的理想选择。对于要求严苛的应用环境,如工业控制、电信设备和计算机系统等,这些连接器均能表现出色。强烈推荐在上述应用领域中采用HTSW和TSW系列连接器。

HTSW-102-08-F-S参数

参数
颜色 -
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 2pin
类型 Header,Push-Pull
长*宽*高 5.08mm(长度)*2.48mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

HTSW-102-08-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-102-08-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTSW-102-08-F-S HTSW-102-08-F-S数据手册

HTSW-102-08-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
