TSM-107-03-S-DV-P

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 14pin 5.4A 760nm 金 黑色 贴片安装
供应商型号: Q-TSM-107-03-S-DV-P
供应商: 期货订购
标准整包数: 1

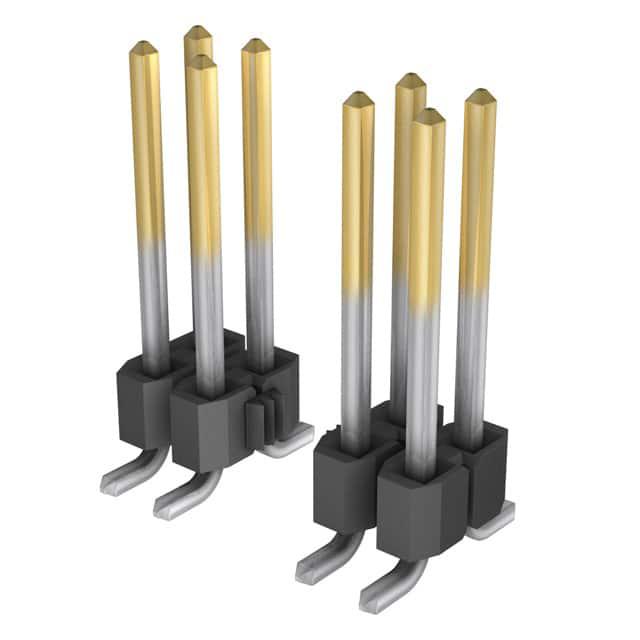

SAMTEC 矩形连接器 - 针座 - 公插针 TSM-107-03-S-DV-P

TSM-107-03-S-DV-P概述

    TSM 系列电子元器件技术手册

    产品简介


    TSM 系列是一种新型的小型化插针式连接器,适用于多种电子产品。每个连接器具有不同的规格和功能,包括垂直安装(如–SV)和水平安装(如–DH)。这些连接器的主要功能是提供可靠的电气连接,适用于工业自动化、通讯设备、汽车电子、医疗设备等多个领域。

    技术参数


    - 尺寸和形状:2.54mm (0.100") 的标准间距,每行最多36个插针。
    - 材料:绝缘材料为黑色液态晶聚合物(LCP),终端材料为磷青铜,表面处理可选择镀金(Au)或镀锡(Sn)。
    - 温度范围:镀锡版本的工作温度范围为-55°C至+105°C;镀金版本的工作温度范围为-55°C至+125°C。
    - 电压额定值:在475 VAC下,当与BCS或SSM配合使用时。
    - 电流容量:每个插针的电流容量取决于连接器的型号,例如TSM/SSW的电流容量为4.7A,TSM/SSM的电流容量为5.4A。
    - 其他认证:符合RoHS标准,且有多种认证认可。

    产品特点和优势


    - 高可靠性:通过严格的电气测试,确保连接器在不同环境下的稳定性和可靠性。
    - 广泛的应用领域:适用于多种环境和用途,如工业自动化和汽车电子。
    - 多样化的选择:提供了不同的安装方式、引脚长度和表面处理选项,满足不同的设计需求。
    - 兼容性强:可以与多种其他类型的连接器配合使用,保证了广泛的互操作性。

    应用案例和使用建议


    - 应用案例:在工业自动化系统中,TSM系列连接器常用于传感器与控制器之间的连接,提供可靠的信号传输。
    - 使用建议:在高温环境下使用时,建议选择镀金版本以提高可靠性。在进行PCB布局时,应遵循制造商提供的建议,确保电气性能和机械稳定性。

    兼容性和支持


    - 兼容性:与Samtec公司的其他产品兼容,便于客户进行系统集成。
    - 支持:Samtec公司提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    - 问题1:在安装过程中,插针出现偏斜。
    - 解决方案:检查插针的高度和安装工具的对准情况,必要时使用矫正工具。
    - 问题2:焊接后,部分插针未牢固固定。
    - 解决方案:确认焊料的量和分布均匀,检查焊接过程中的温度控制。
    - 问题3:连接器的使用寿命短。
    - 解决方案:选择具有更高金层厚度的版本,如30微米镀金(–S选项),以延长使用寿命。

    总结和推荐


    TSM系列连接器凭借其高性能、多样化和广泛的适用性,在多个领域表现出色。通过精确的工程设计和严格的质量控制,确保了连接器在各种环境下的可靠运行。总体来说,这是一款值得推荐的产品,特别适合需要高可靠性的工业和电子应用场合。

TSM-107-03-S-DV-P参数

参数
间距-配接 2.54mm
颜色 黑色
额定电流 5.4A
触头镀层厚度 - 配接 760nm
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
针脚数 14pin
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 管装

TSM-107-03-S-DV-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-107-03-S-DV-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSM-107-03-S-DV-P TSM-107-03-S-DV-P数据手册

TSM-107-03-S-DV-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.2424 ¥ 35.2116
100+ $ 3.6794 ¥ 30.539
500+ $ 3.1566 ¥ 26.2001
1000+ $ 2.1694 ¥ 18.0063
2000+ $ 1.9241 ¥ 15.9704
5000+ $ 1.4235 ¥ 11.8151
14380+ $ 0.9128 ¥ 7.5763
38865+ $ 0.8565 ¥ 7.1091
84033+ $ 0.7942 ¥ 6.5918
库存: 100
起订量: 54 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1760.58
