FTSH-102-03-L-DV

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 4pin 3.4A 250nm 金 黑色 贴片安装 2.54mm(长度)*5.84mm(高度)
供应商型号: AV-A-SATFTSH10203LDV
供应商: Avnet
标准整包数: 1

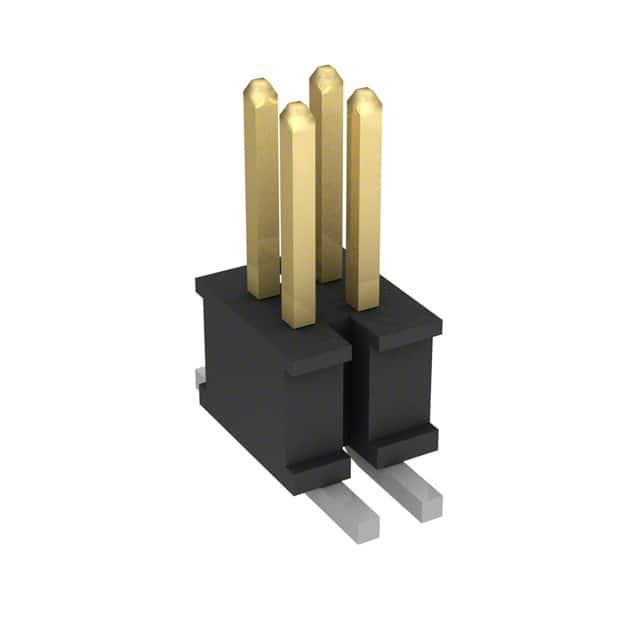

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-102-03-L-DV

FTSH-102-03-L-DV概述


    产品简介


    本产品为FTSH系列微间距(1.27 mm)垂直表面贴装插头,主要用于实现高密度连接。FTSH系列微间距连接器提供多种针数选项和不同的端子样式,适用于各种电路板设计需求。该连接器主要功能在于简化紧凑型电子设备的设计,并提高设备的可靠性和耐用性。它广泛应用于通信、工业自动化、消费电子、医疗设备等领域,特别适合需要高密度互连且空间有限的应用场景。

    技术参数


    - 插座绝缘材料:黑色液态结晶聚合物(LCP)
    - 插脚材料:磷青铜
    - 镀层:锡或金镀层,底层为50 µ英寸镍
    - 电流承载能力:每根针3.4安培(双针供电情况下)
    - 工作温度范围:-55°C至+125°C
    - RoHS合规性:是
    - 尺寸规格:可选02至50个插针
    - 端子选项:多种端子选项(如双垂直、混合技术等)
    - 尾部选项:MT和DV尾部选项

    产品特点和优势


    1. 低轮廓设计:FTSH系列连接器采用超低轮廓设计,可以适应高度受限的应用环境。
    2. 增强可靠性:磷青铜插脚与液态结晶聚合物绝缘材料相结合,提高了连接器的耐用性和可靠性。
    3. 多种规格选择:用户可以根据具体应用需求选择不同数量的插针和不同的端子配置,提供了高度的灵活性。
    4. 高性能接触:每根针的最大载流能力为3.4安培,足以应对大多数高电流需求。
    5. 宽工作温度范围:从-55°C到+125°C的工作温度范围确保了其在极端环境下的稳定性。

    应用案例和使用建议


    - 通信行业:在通信模块设计中,由于其高密度互连能力,FTSH系列连接器被广泛应用于路由器、交换机和基站设备中。
    - 医疗设备:在医疗设备领域,这些连接器可用于连接监测设备和治疗设备,由于其可靠的电气特性和安全性,非常适合这一领域。
    - 消费电子产品:例如智能手机和平板电脑等设备,为了增加内部组件的密度并节省空间,FTSH系列连接器是一个理想的选择。
    使用建议:在选择和使用时,请注意根据具体应用场景和环境条件选择合适的端子选项和镀层类型,以确保最佳的电气性能和机械寿命。对于高振动或高温环境,推荐使用耐久性更强的镀层,如金镀层。

    兼容性和支持


    - 兼容性:该连接器与各种主板和电缆适配器兼容,特别是与FFSD、CLP-DH和FLE系列的连接器兼容。
    - 支持服务:制造商提供了详细的技术文档和在线支持,包括完整的规格说明和推荐的PCB布局。如有定制要求,客户需联系制造商获得批准并在指定图纸上进行标注。

    常见问题与解决方案


    1. 问题:连接器如何正确安装到PCB板上?
    - 解决方案:按照手册中提供的推荐PCB布局进行设计,并确保插孔与PCB上的焊盘准确对齐。

    2. 问题:镀层选择不当会有什么后果?
    - 解决方案:选择合适的镀层对于保证连接器的长期稳定性和防止腐蚀至关重要。根据应用环境选择适当的镀层类型。

    总结和推荐


    综上所述,FTSH系列微间距连接器凭借其出色的电流承载能力、宽泛的工作温度范围和灵活的规格选项,在多种应用场景中展现出卓越的性能和可靠性。我们强烈推荐在需要高密度连接且空间受限的应用场景中使用该连接器。

FTSH-102-03-L-DV参数

参数
防护等级 -
额定电流 3.4A
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
颜色 黑色
针脚数 4pin
间距-配接 1.27mm
排数 2
类型 Cuttable,Header,Push-Pull
长*宽*高 2.54mm(长度)*5.84mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

FTSH-102-03-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-102-03-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-102-03-L-DV FTSH-102-03-L-DV数据手册

FTSH-102-03-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
164+ $ 1.052 ¥ 9.31
492+ $ 1.0428 ¥ 9.2291
库存: 1020
起订量: 164 增量: 1
交货地:
最小起订量为:164
合计: ¥ 1526.84
