首页  >  产品百科  >  TSM-107-02-F-DV-A-TR

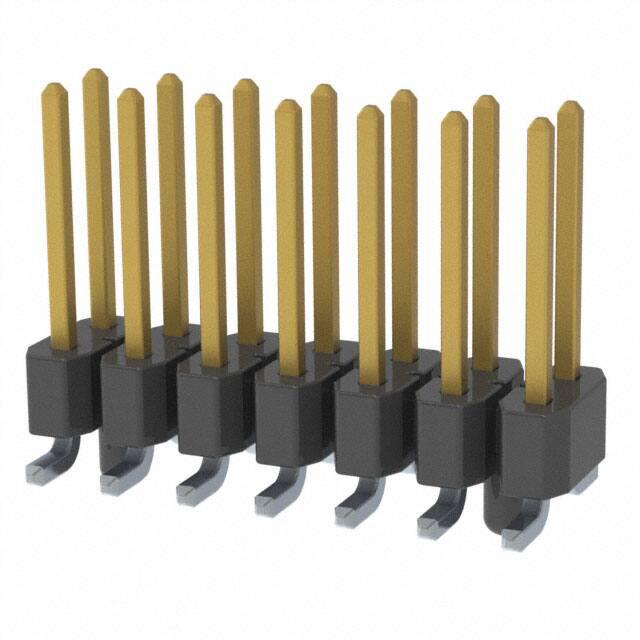

TSM-107-02-F-DV-A-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 14pin 推挽式 Male Pin 黑色 贴片安装 17.78mm(长度)*7.36mm(高度)
供应商型号: UA-TSM-107-02-F-DV-A-TR
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSM-107-02-F-DV-A-TR

TSM-107-02-F-DV-A-TR概述


    产品简介


    本产品是一款由Samtec公司生产的双垂直(Double Vertical, DV)及三垂直(Triple Vertical, TV)电子连接器系列。这些连接器主要用于各种电路板之间的高速信号传输和电源分配,广泛应用于通信、计算机、工业自动化、医疗设备等多个领域。

    技术参数


    - 连接器类型: 双垂直(-DV)和三垂直(-TV)
    - 位置数量: 从-02至-50(注:-TV仅限于-02至-30)
    - 端子镀层:
    - 全面锡镀(-T)
    - 选择性金镀(接触区)及锡镀(尾部)(-S)
    - 选择性金镀(接触区)及锡镀(尾部)(-G)
    - 选择性金镀(接触区)及全面锡镀(尾部)(-L)
    - 锡铅合金镀(-TL)
    - 选择性金镀(接触区)及锡铅合金镀(尾部)(-STL)
    - 选择性金镀(接触区)及全面锡镀(尾部)(-FM)
    - 安装方式: 锁定夹(-LC)可选,但仅限-03到-36个位置使用,每个条带需要2个;对于-02个位置,则每个条带需要1个
    - 对齐针: 支持(-A),可选配置
    - 极化位置: 指定省略的插针
    - 包装选项: 带卷(-TR),仅适用于-02至-28个位置
    - 绝缘材料: LCP,UL94VO,颜色为黑色
    - 终端材料: 磷青铜

    产品特点和优势


    - 高可靠性: 采用磷青铜作为终端材料,确保长期稳定性。
    - 多样化镀层选项: 提供多种镀层选项以满足不同的应用需求,例如全表面锡镀层、选择性金镀层等。
    - 高密度设计: 支持高达-50个位置,且在较小型号上仍能提供良好的信号传输性能。
    - 多种安装方式: 除了基本的双垂直和三垂直安装方式外,还提供了锁定夹和对齐针等额外配件以增强连接稳定性和准确性。

    应用案例和使用建议


    本连接器系列广泛应用于高速数据传输系统中。例如,在通信网络设备中,-DV和-TV型号可用来实现多条高速信号线的平行传输,保证数据传输速率的同时减少干扰。在使用过程中,建议客户根据具体的应用需求选择合适的端子镀层和安装方式,以确保最佳的使用效果。特别需要注意的是,由于高插入力要求,带有锁定夹(-LC)的型号建议手动安装而非自动放置。

    兼容性和支持


    - 兼容性: 该系列产品与其他Samtec标准连接器具有良好的兼容性,便于在不同项目间进行集成和扩展。
    - 支持和服务: Samtec公司为客户提供全方位的技术支持,包括产品选型咨询、安装指导以及售后维护服务。对于现有客户,还提供了特定的配置选项(标记为)以满足特殊需求。

    常见问题与解决方案


    1. 问题: 高插入力导致自动放置时出现问题。
    - 解决方案: Samtec公司建议手动放置,尤其是当使用锁定夹(-LC)时。

    2. 问题: 在小型零件上难以通过视觉检查铅可见性。
    - 解决方案: 为了改善可见性,建议使用机器填充(Machine Fill)的方式,如采用LMP-01金属放置垫。

    总结和推荐


    总体而言,Samtec公司的这款双垂直(-DV)和三垂直(-TV)连接器凭借其出色的信号传输性能、多样化的设计选项以及可靠的支持服务,在众多领域都有着广泛应用。对于需要高性能、高密度连接解决方案的应用场景,强烈推荐使用该系列产品。无论是在通信设备、工业自动化还是医疗仪器中,其都能展现出卓越的性能表现和稳定性。

TSM-107-02-F-DV-A-TR参数

参数
触头端接 -
针脚数 14pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
长*宽*高 17.78mm(长度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TSM-107-02-F-DV-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-107-02-F-DV-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSM-107-02-F-DV-A-TR TSM-107-02-F-DV-A-TR数据手册

TSM-107-02-F-DV-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.1751 ¥ 18.2271
100+ $ 1.9451 ¥ 16.2995
500+ $ 1.6633 ¥ 13.9385
1000+ $ 1.3693 ¥ 11.4746
2000+ $ 1.2917 ¥ 10.8245
5000+ $ 1.0113 ¥ 8.4748
10000+ $ 0.7677 ¥ 6.4331
库存: 0
起订量: 58 增量: 1
交货地:
最小起订量为:50
合计: ¥ 0
