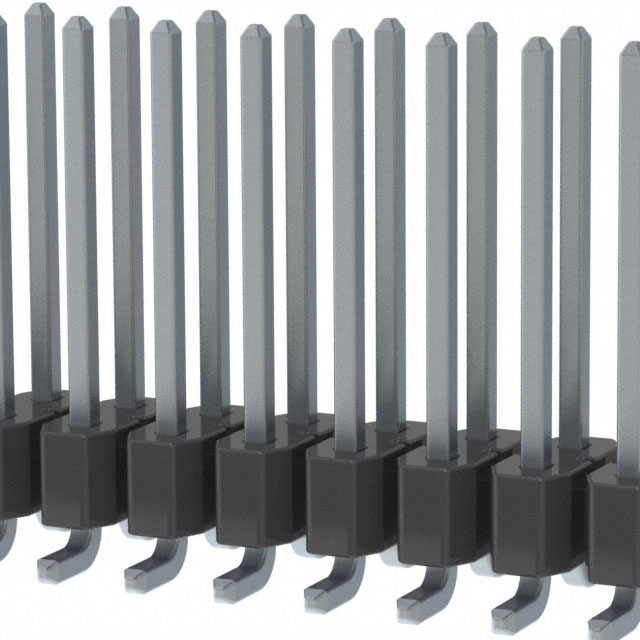

TSM-106-03-T-DV-TR

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 12pin 5.4A 锡 黑色 贴片安装 15.24mm(长度)*7.36mm(高度)
供应商型号: Q-TSM-106-03-T-DV-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSM-106-03-T-DV-TR

TSM-106-03-T-DV-TR概述


    产品简介


    该电子元器件是Samtec公司生产的高密度双排引脚连接器,型号为TSM-1XX-XX-XXX-XX-X-XXX-X。这款连接器主要用于各种高密度连接场合,如通信设备、计算机硬件、工业自动化设备等领域。产品通过多样化的引脚配置和多种安装方式,为用户提供灵活的选择空间,以满足不同应用场景的需求。

    技术参数


    | 参数名称 | 描述 |

    | 引脚数量范围 | -02 至 -50 个引脚 |
    | 引脚安装方式 | 双垂直(-DV)、三垂直(-TV)、混合技术(-TM) |
    | 引脚电镀规格 | 覆膜铜(TM)、纯锡(T)、选择性金(G/S/F)、选择性金锡(STL)等 |
    | 锁扣结构 | 适用双排引脚插头锁定插件(-LC),可用于特定引脚数量(-03 至 -36) |
    | 定位针 | 支持定位针功能(-A),用于精准装配 |
    | 包装选项 | 卷带封装(-TR)适用于部分引脚数量(-02 至 -28) |
    | 材料 | 绝缘体材料为LCP,符合UL94V-0标准;接线端子材料为磷青铜 |

    产品特点和优势


    TSM-1XX-XX-XXX-XX-X-XXX-X连接器的独特之处在于其高度的灵活性和可靠性。无论是从引脚数量、引脚电镀规格还是引脚安装方式上,都提供了丰富的选择,使得它能够适应不同的设计需求。此外,该连接器采用了优质的绝缘材料和磷青铜接线端子,确保了长期使用的稳定性和耐久性。特别是其独特的锁扣结构和定位针功能,进一步提高了连接的稳定性,非常适合对连接精度要求高的应用场景。

    应用案例和使用建议


    该连接器广泛应用于各类通信设备、计算机硬件以及工业自动化系统中。例如,在某些高速数据传输场景下,可以通过选择适当的电镀规格和引脚数量来优化信号完整性。对于需要频繁拆卸和组装的应用,建议使用具有锁扣结构的版本以提高可靠性和耐用性。另外,根据具体的应用场景,选择合适的包装方式(如卷带封装)也有助于提升生产效率和降低人工成本。

    兼容性和支持


    TSM-1XX-XX-XXX-XX-X-XXX-X连接器支持多种引脚电镀规格和安装方式,这使得它能够很好地与其他电子元器件和设备进行兼容。例如,它可以选择适合与特定系列的连接器搭配使用的电镀规格。同时,Samtec公司还提供详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装过程中出现插入力过大 | 建议使用手动放置方式,避免使用自动放置设备 |
    | 某些情况下引脚不可见 | 选择合适的引脚安装方式,或调整相关的设计参数,使引脚暴露更明显 |
    | 连接器使用中出现松动 | 确保正确的电镀规格和锁扣结构,以及按照要求进行正确安装 |

    总结和推荐


    总体而言,TSM-1XX-XX-XXX-XX-X-XXX-X是一款性能优异且应用广泛的高密度双排引脚连接器。它通过多样化的配置选项,提供了强大的灵活性和可靠性。尽管安装过程中可能面临一定的挑战,但这些问题通常可以通过正确的操作和适当的调整得到解决。因此,我强烈推荐该产品给需要高性能连接解决方案的工程师和技术人员。

TSM-106-03-T-DV-TR参数

参数
触头镀层厚度 - 配接 -
颜色 黑色
防护等级 -
针脚数 12pin
类型 Header,Push-Pull
排数 2
额定电流 5.4A
触头镀层 - 配接
间距-配接 2.54mm
长*宽*高 15.24mm(长度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
