FTSH-104-01-L-D-RA

厂牌: SAMTEC

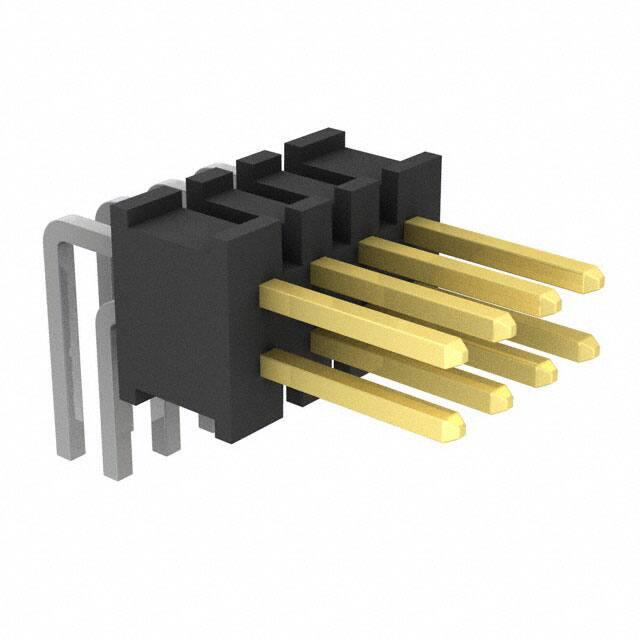

产品描述: Samtec 1.27mm间距8p双排排针, FTSH系列, 直角
供应商型号: 200-FTSH10401LDRA
供应商: Mouser
标准整包数: 1

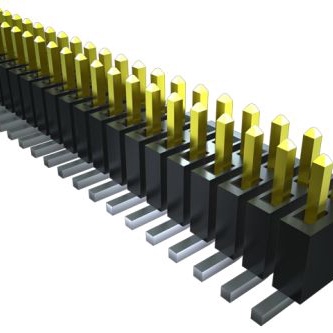

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-104-01-L-D-RA

FTSH-104-01-L-D-RA概述

    # FTSH Series Micro Header 技术手册

    产品简介


    FTSH系列微头端子是一种专为高可靠性应用设计的连接器,适用于广泛的工业和消费电子产品。它采用1.27毫米(0.050英寸)间距设计,主要用于印刷电路板和电缆之间的连接。FTSH系列连接器具有优异的电气特性和温度范围,能够在极端环境中保持稳定的工作性能。
    主要功能
    - 高电流密度:每个引脚可承受3.4A电流。
    - 广泛的工作温度范围:-55°C至+125°C。
    - 良好的电气特性:满足Gbps信号传输要求。
    - 多种配置选项:包括不同的引脚数、端子样式和镀层选择。
    - 防误插保护:提供多种钥匙盖设计,确保正确安装。
    应用领域
    - 工业控制
    - 数据通信
    - 医疗设备
    - 军事装备
    - 消费电子产品

    技术参数


    | 参数 | 规格 |

    | 绝缘材料 | 黑色液晶聚合物(LCP) |
    | 端子材料 | 磷青铜 |
    | 镀层 | 锡(Sn)或金(Au)覆盖镍(Ni),厚度50 µinch (1.27 µm) |
    | 电流容量 | 每个引脚3.4A(双引脚供电) |
    | 工作温度范围 | -55°C至+125°C |
    | 加工工艺 | 无铅焊料 |
    | 产品寿命 | 10年制造,含30 µinch金 |
    | 连接兼容性 | 板对板连接器(CLP, FLE)、电缆对电缆连接器(FFSD, FFTP) |

    产品特点和优势


    FTSH系列微头端子具有以下显著优势:
    - 高电流密度:每个引脚能够承受高达3.4A的电流,特别适合需要大电流传输的应用场景。
    - 广泛的工作温度范围:可在极端环境下工作,从-55°C到+125°C,确保了在各种恶劣条件下的稳定性。
    - 防误插保护:多种钥匙盖设计确保正确安装,减少错误连接的风险。
    - 多配置选择:提供多种引脚数、端子样式和镀层选择,以适应不同应用需求。
    - 高耐久性:通过10年制造和30 µinch金镀层,延长使用寿命,降低维护成本。

    应用案例和使用建议


    应用案例
    FTSH系列微头端子已成功应用于工业控制设备、医疗设备、军事装备和消费电子产品等领域。例如,在医疗监护设备中,FTSH连接器能够可靠地传输关键生命体征信号,确保设备的稳定运行。
    使用建议
    - 在选择FTSH系列连接器时,根据具体应用场景和电流需求选择合适的引脚数和镀层。
    - 确保正确的安装方法,特别是选择合适的钥匙盖设计来避免错误连接。
    - 注意连接器的工作温度范围,确保其能在预期的环境中正常工作。

    兼容性和支持


    FTSH系列连接器支持板对板和电缆对电缆连接,可与CLP、FLE、FFSD和FFTP等多种连接器配合使用。Samtec公司提供全面的技术支持,包括产品选型指导、安装培训和售后服务。如有任何疑问或技术支持需求,可随时联系Samtec官方客服。

    常见问题与解决方案


    问题1:如何选择正确的引脚数?
    - 解决方案:根据实际电流需求和空间限制选择合适的引脚数。例如,如果需要传输大电流,可以选择更多引脚以分散电流负载。
    问题2:如何进行正确的安装?
    - 解决方案:遵循手册中的安装指南,确保使用正确的钥匙盖设计,以避免错误连接。安装前仔细检查连接器的插入方向和位置。
    问题3:如何处理过热问题?
    - 解决方案:确保连接器的工作温度在其规定的范围内(-55°C至+125°C)。对于高温环境,可以考虑使用更高级别的镀层(如金镀层)以提高散热性能。

    总结和推荐


    FTSH系列微头端子以其高电流密度、宽工作温度范围和多配置选择,在工业和消费电子领域表现出色。它不仅能够满足高可靠性要求,还具备良好的耐用性和易用性。我们强烈推荐这一系列产品用于需要高性能连接解决方案的应用场合。
    希望以上内容能为您提供有关FTSH系列微头端子的全面信息。如需进一步了解或有任何疑问,请随时联系我们。

FTSH-104-01-L-D-RA参数

参数
颜色 黑色
排数 2
间距-配接 1.27mm
额定电流 3.4A
防护等级 -
触头镀层 - 配接
针脚数 8pin
触头镀层厚度 - 配接 250nm
类型 Cuttable,Header,Push-Pull
长*宽*高 5.08mm(长度)*8.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

FTSH-104-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-104-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-104-01-L-D-RA FTSH-104-01-L-D-RA数据手册

FTSH-104-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0125 ¥ 17.0056
50+ $ 1.672 ¥ 14.1284
100+ $ 1.404 ¥ 11.8638
500+ $ 1.2096 ¥ 10.2211
1000+ $ 0.972 ¥ 8.2134
2000+ $ 0.7875 ¥ 6.6544
5000+ $ 0.609 ¥ 5.1461
10000+ $ 0.441 ¥ 3.7265
库存: 86
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17
