FTSH-104-05-F-DV

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 8pin 3.4A 76nm 金 黑色 SMD,P=1.27mm 贴片安装
供应商型号: 200-FTSH10405FDV
供应商: Mouser
标准整包数: 1

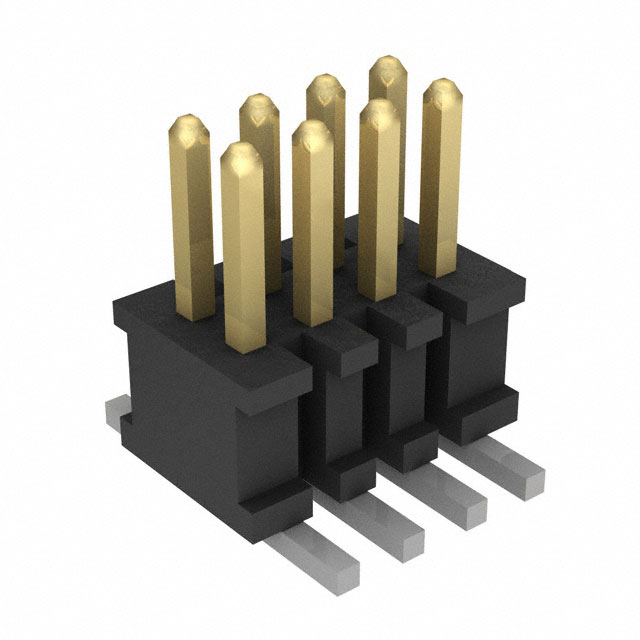

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-104-05-F-DV

FTSH-104-05-F-DV概述


    产品简介


    FTSH-1XX-XX-XXX-DV-XXX-XXX-X-XX: 这是一种小型化、高密度、垂直安装的双排表面贴装(SMT)终端接插件。该接插件专为需要高密度连接和紧凑布局的应用设计,如通讯设备、服务器、医疗仪器和消费电子产品等。它提供多种不同的引脚配置,可以满足不同应用场景的需求。此外,其坚固的设计和可靠的连接性能使其成为众多高可靠性应用场景的理想选择。

    技术参数


    - 引脚配置: 支持从2到50个位置(每行),提供了多种引脚样式(-01至-14)。
    - 封装尺寸: 双垂直引脚样式(.050 [1.27 mm]间距)。
    - 电气特性:
    - 接触电阻:最大5 mΩ
    - 绝缘电阻:最小100 MΩ
    - 耐电压:交流电压500 Vac
    - 插拔力:最大1 lb
    - 机械性能:
    - 最大位移: ±0.13 mm
    - 精度公差: ±0.008 mm
    - 工作温度范围: -40°C 至 105°C
    - 材质: 绝缘体采用UL 94 VO级材料,端子采用磷青铜材料。
    - 包装: 可选管装(标准)、卷带封装(TR)和全卷封装(FR)。

    产品特点和优势


    1. 高密度连接: 通过紧凑的布局和多种引脚配置,FTSH系列可以在有限的空间内实现更多的信号传输通道。
    2. 优异的电气性能: 具有低接触电阻和高绝缘电阻,确保了信号传输的稳定性和可靠性。
    3. 坚固耐用: 使用高耐温等级材料,并且能够在-40°C至105°C的工作温度范围内正常工作。
    4. 可靠锁定机制: 多种可选的锁定机构,如锁紧夹和弹出机构,确保了接插件在使用过程中的稳定性。
    5. 良好的热性能: 材质选择及结构设计确保了良好的散热效果,延长了使用寿命。

    应用案例和使用建议


    应用案例:
    - 通信设备: FTSH系列常用于各种类型的通信设备,如路由器、交换机和光模块,这些设备通常需要大量高速信号接口。
    - 服务器: 在数据中心的服务器系统中,该接插件可用于内部组件间的连接,如主板与内存条之间的连接。
    - 医疗设备: 在高精度医疗仪器中,例如CT扫描仪或MRI设备,高密度和稳定的连接是必要的。
    - 消费电子产品: 如智能手机和平板电脑,这些产品通常需要小型化的连接器来节省空间并提高设计灵活性。
    使用建议:
    - 考虑温度影响: 在选择和使用时,应考虑工作环境的温度范围,确保接插件在极端温度下的稳定性能。
    - 注意插入力: 由于插入力较大,建议使用专业的装配工具进行组装,并避免过度用力导致端子损坏。
    - 维护保养: 定期检查连接状态,保持接插件的清洁,以避免灰尘和杂质对电气性能的影响。

    兼容性和支持


    FTSH-1XX-XX-XXX-DV-XXX-XXX-X-XX可与其他符合行业标准的组件兼容。制造商Samtec Inc.提供详尽的技术支持和售后服务,包括产品文档、安装指南和技术咨询,以帮助客户更好地理解和使用该产品。如果客户需要定制解决方案,Samtec也提供了相应的服务选项。

    常见问题与解决方案


    1. 问题: 接插件在插入过程中出现卡顿。
    - 解决方案: 检查是否存在灰尘或异物阻碍插入;如有可能,更换新的接插件或重新清洁接触区域。

    2. 问题: 连接器在长时间使用后接触不良。
    - 解决方案: 清洁连接器的针脚和插座;如有必要,可重新插拔几次以恢复接触。
    3. 问题: 高温环境下,接插件性能下降。
    - 解决方案: 选择适合高温环境的型号或在电路设计中采取散热措施,确保接插件在规定温度范围内正常工作。

    总结和推荐


    综上所述,FTSH-1XX-XX-XXX-DV-XXX-XXX-X-XX是一种高性能的小型化连接器,具有优良的电气性能、高密度布局、坚固的构造和多种安全锁定机构。该接插件适用于广泛的工业和消费电子领域,特别是在高密度连接和紧凑布局需求较高的应用场景中表现尤为突出。鉴于其卓越的功能和可靠性,强烈推荐在上述应用场景中选用FTSH系列接插件,以确保最佳的性能和稳定性。

FTSH-104-05-F-DV参数

参数
触头镀层 - 配接
针脚数 8pin
间距-配接 1.27mm
颜色 黑色
类型 Cuttable,Header,Push-Pull
排数 2
额定电流 3.4A
防护等级 -
触头镀层厚度 - 配接 76nm
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

FTSH-104-05-F-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-104-05-F-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-104-05-F-DV FTSH-104-05-F-DV数据手册

FTSH-104-05-F-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.001 ¥ 16.9084
50+ $ 1.573 ¥ 13.2919
113+ $ 1.2636 ¥ 10.6774
565+ $ 1.0368 ¥ 8.761
1017+ $ 0.8316 ¥ 7.027
2034+ $ 0.672 ¥ 5.6784
5085+ $ 0.525 ¥ 4.4363
10057+ $ 0.378 ¥ 3.1941
库存: 321
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.9
