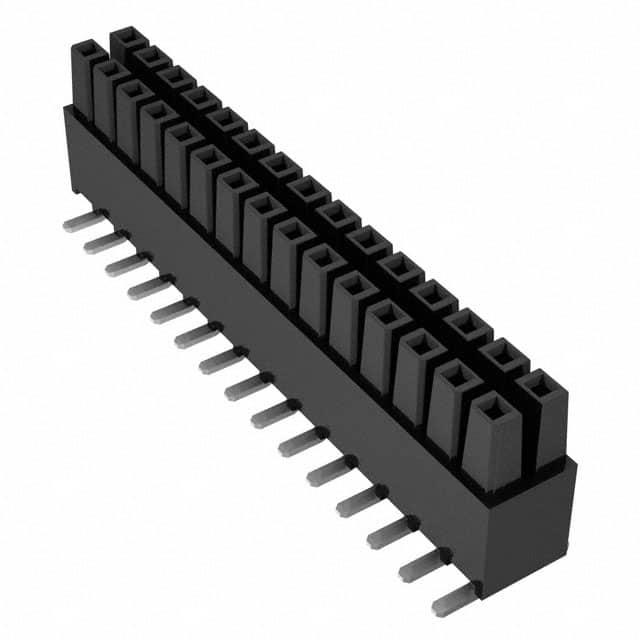

IPS1-115-01-S-D-VS

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2 30pin 推挽式 Female Socket 黑色 SMD,P=2.54mm 贴片安装 38.48mm(长度)*7.87mm(高度)
供应商型号: 200-IPS111501SDVS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPS1-115-01-S-D-VS

IPS1-115-01-S-D-VS概述

    电子元器件技术手册:IPS1-1XX-XX-XX-D-VS-XX-XXX 双排屏蔽插座

    产品简介


    IPS1-1XX-XX-XX-D-VS-XX-XXX 是一款双排屏蔽插座,专为高密度连接器需求设计,广泛应用于计算机、通信设备、工业控制及消费电子产品等领域。该插座采用紧凑型设计,具有双行结构和垂直表面安装(VS)选项,可提供稳定的信号传输性能和出色的机械强度。其独特的锁定和摩擦锁选项进一步提升了连接的可靠性。

    技术参数


    - 型号选项:IPS1-1XX-XX-XX-D-VS-XX-XXX,支持多种配置(如单排、双排,不同间距等)。
    - 插座类型:双排屏蔽插座。
    - 连接方式:垂直表面安装(VS)。
    - 间距:0.100英寸(2.54毫米)。
    - 接触材料:磷青铜,510弹簧硬态。
    - 绝缘材料:Vectra E130i,黑色。
    - 工作温度范围:-40°C 至 +85°C。
    - 最大允许弯曲度:每英寸0.003英寸(0.08毫米)。
    - 最大插入力:1.5磅(约0.68千克)。

    产品特点和优势


    - 双排设计:提供更高的布线灵活性和更密集的引脚排列。
    - 屏蔽结构:有效减少电磁干扰(EMI),确保信号完整性。
    - 锁定和摩擦锁选项:显著提高连接的可靠性和耐用性。
    - 高耐久性:磷青铜材料确保长期使用下的稳定性能。
    - 环境适应性强:可在宽泛的工作温度范围内正常运行。

    应用案例和使用建议


    IPS1-1XX-XX-XX-D-VS-XX-XXX 适用于各种高性能连接器需求,例如服务器背板、网络设备和自动化控制系统。建议在使用时注意以下几点:
    - 确保焊接质量,避免虚焊现象。
    - 安装过程中避免过度弯曲引脚,以免影响连接稳定性。
    - 使用锁定和摩擦锁选项以增强机械连接强度。

    兼容性和支持


    该产品支持与多种主流PCB设计工具的兼容性,并可通过SAMTEC官网获取详细的技术文档和支持服务。对于特殊定制需求,SAMTEC提供灵活的解决方案。

    常见问题与解决方案


    - 问题:插座引脚损坏
    解决方法:检查插拔操作是否规范,避免用力过猛。
    - 问题:信号传输不稳定
    解决方法:确认屏蔽层接地良好,检查焊接质量。
    - 问题:连接松动
    解决方法:启用锁定或摩擦锁选项。

    总结和推荐


    IPS1-1XX-XX-XX-D-VS-XX-XXX 双排屏蔽插座以其卓越的性能和多样化的设计选项,在高密度连接器市场中表现出色。无论是信号完整性还是机械可靠性,都达到了行业领先水平。我们强烈推荐此产品用于需要高性能连接器的应用场景,特别是对空间和性能有较高要求的场合。

IPS1-115-01-S-D-VS参数

参数
针脚数 30pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 38.48mm(长度)*7.87mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装
