QTS-025-01-F-D-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: 0.64mm间距50p双排排针, QTS系列, 直角, 表面
供应商型号: 200-QTS02501FDRA
供应商: Mouser
标准整包数: 1

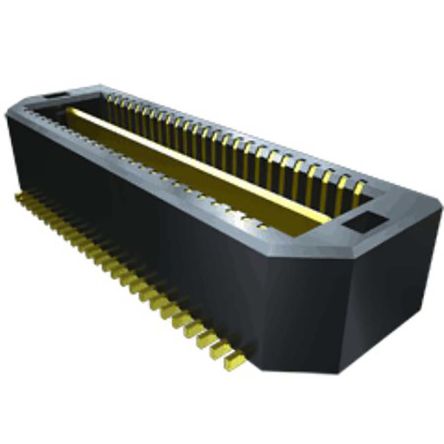

SAMTEC 矩形连接器 - 外壳 QTS-025-01-F-D-RA

QTS-025-01-F-D-RA概述

    电子元器件技术手册:QTS-XXX-01-X-D-RA-WT-XXX

    1. 产品简介


    QTS-XXX-01-X-D-RA-WT-XXX 是一款高密度连接器,专为需要高速数据传输的应用而设计。它广泛应用于计算机、服务器、通信设备和工业自动化等领域。该产品采用了先进的制造工艺,确保了卓越的可靠性和耐用性。

    2. 技术参数


    | 参数 | 规格 |

    | 连接器尺寸 | .0550 × 1.397 mm(典型值) |
    | 引脚间距 | .0700 × 1.778 mm(典型值) |
    | 高度 | .7875 × 20.003 mm(典型值) |
    | 引脚直径 | .0160 × 0.406 mm(典型值) |
    | 板上孔径 | .0400 × 1.016 mm(典型值) |
    | 非板上孔径 | .1250 × 3.175 mm(2个位置)用于螺丝孔 |
    | 其他孔径 | .0240 × 0.610 mm(典型值) |
    注释:
    1. 不适用于单行连接器。
    2. 应使用通孔焊膏技术焊接。

    3. 产品特点和优势


    QTS-XXX-01-X-D-RA-WT-XXX 采用高性能材料制造,具有以下特点和优势:
    - 高可靠性:保证了长期稳定的工作性能。
    - 低接触电阻:确保信号传输的高效性。
    - 快速插拔:方便安装和拆卸,提高了维护效率。
    - 良好的机械强度:能够承受反复插拔和振动带来的压力。

    4. 应用案例和使用建议


    QTS-XXX-01-X-D-RA-WT-XXX 主要应用于高速数据传输领域,例如服务器背板、数据中心交换机等。为了最大化其性能,建议在以下方面进行优化:
    - 确保连接器的正确安装,避免过度弯折引脚。
    - 使用高质量的焊膏和焊接技术以确保良好的电接触。
    - 在高频应用场合中,使用屏蔽电缆以减少电磁干扰。

    5. 兼容性和支持


    QTS-XXX-01-X-D-RA-WT-XXX 具有很好的兼容性,可以与各种标准尺寸的PCB板和线缆配套使用。Samtec公司提供了详尽的技术支持文档,并且在出现问题时可以迅速响应并提供解决方案。

    6. 常见问题与解决方案


    1. 问题:安装过程中出现信号传输不稳定。
    解决方案:检查焊点是否有虚焊现象,必要时重新焊接。
    2. 问题:连接器温度过高。
    解决方案:确保良好的散热措施,如使用散热片或增加通风。
    3. 问题:频繁插拔导致连接失效。
    解决方案:定期清洁连接器引脚,避免灰尘和杂质积累。

    7. 总结和推荐


    总体而言,QTS-XXX-01-X-D-RA-WT-XXX是一款设计精良、性能可靠的连接器。其高可靠性、低接触电阻以及快速插拔的特点使其成为许多关键应用的理想选择。我们强烈推荐使用这款产品,并相信它能够满足大多数用户的需要。

QTS-025-01-F-D-RA参数

参数
针脚数 50pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 34.73mm*110mm*15.37mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTS-025-01-F-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
